พัดลมดูดอากาศต่อท่อ ติดฝ้า ห้องน้ำ 1 ตัวใช้ได้ 1–2 ห้อง แรงลม 130 / 170 / 255 ลบ.ม./ชม. ไฟ 220V ชุดพร้อมท่ออ่อนและหน้ากาก 9 แบบ
รหัสสินค้า: DXF-SERIES
กดปุ่ม LINE แล้วระบบจะพิมพ์ชื่อสินค้าให้อัตโนมัติ แค่กดส่งข้อความ ทีมงานจะแจ้งราคา ค่าส่ง และสต็อกล่าสุดให้ครับ
รายละเอียดสินค้า
พัดลมดูดอากาศต่อท่อ ติดฝ้า 1 ตัวใช้ได้ 1–2 ห้อง — ห้องน้ำแยกโซนเปียก–แห้ง ดูดได้ 2 จุดด้วยพัดลมตัวเดียว
พัดลมดูดอากาศแบบต่อท่อ (อินไลน์) ติดตั้งตัวพัดลมไว้เหนือฝ้า ในห้องเห็นเพียงหน้ากากช่องลมกลมสีขาว ท่ออ่อนอลูมิเนียมฟอยล์พาอากาศชื้น ไอน้ำ และกลิ่น ไปยังตัวพัดลม แล้วเป่าทิ้งออกนอกอาคารทางท่อทิ้งลม

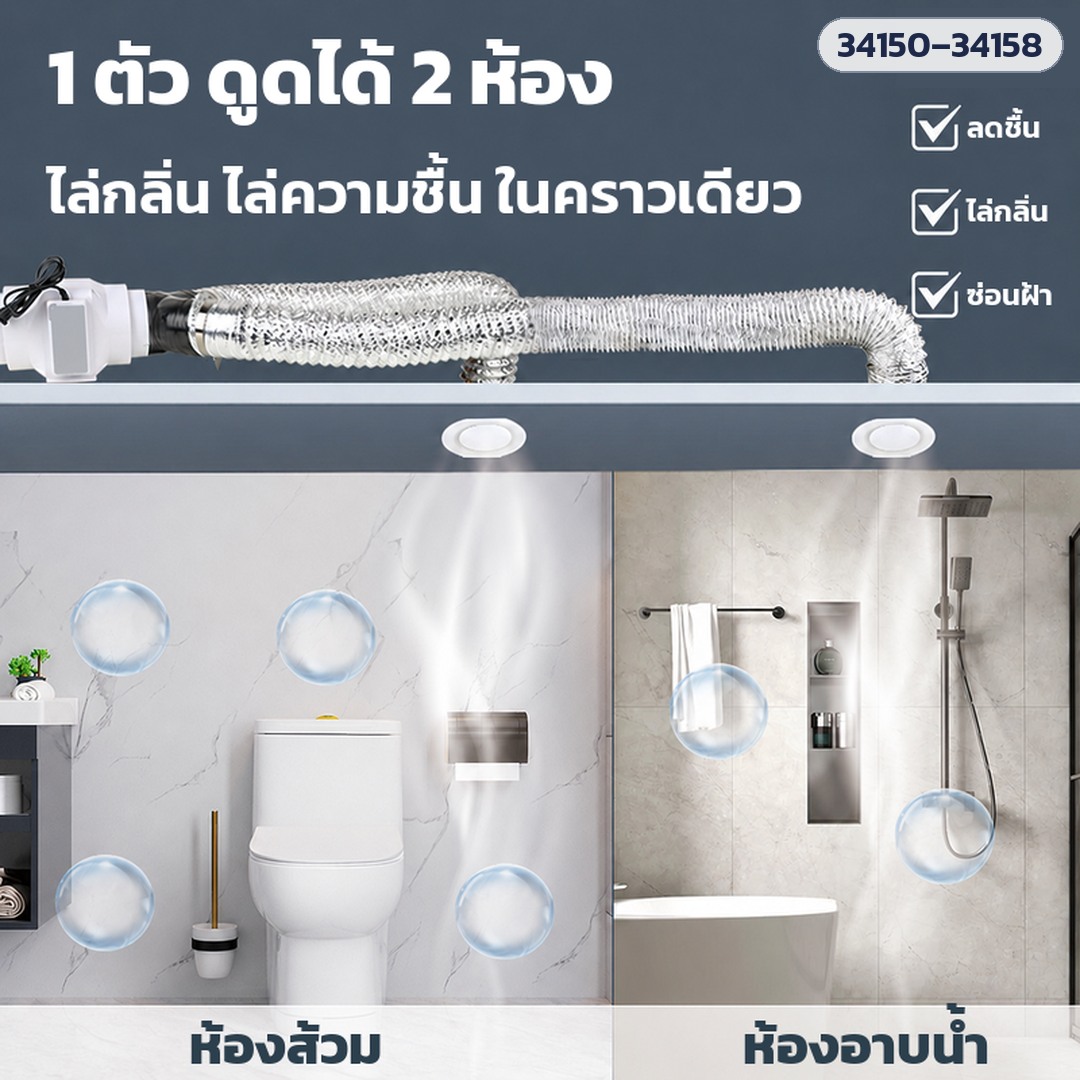

ชุด 1 ตัว 2 ห้อง ใช้ข้อต่อสามทาง Y แยกท่อไปหน้ากาก 2 จุด ดูดพร้อมกัน เช่น โซนอาบน้ำกับโซนส้วม/อ่างล้างหน้า หรือห้องน้ำ 2 ห้องที่อยู่ติดกัน · ใบพัดแบบไหลผสม (mixed-flow) ทรงเทอร์โบช่วยเพิ่มแรงดันลม ดูดผ่านท่อยาวและข้อต่อได้ · มอเตอร์โรเตอร์ภายนอก ขดลวดทองแดง · ใช้ไฟบ้าน 220V มีสายไฟพร้อมปลั๊กเสียบ
คลิปสาธิตประกอบชุดและทดสอบด้วยควัน · ในคลิปเป็นชุด 1 ตัว 2 ห้อง ท่อ 75 มม. (รหัส 34151 / 34154 / 34157)

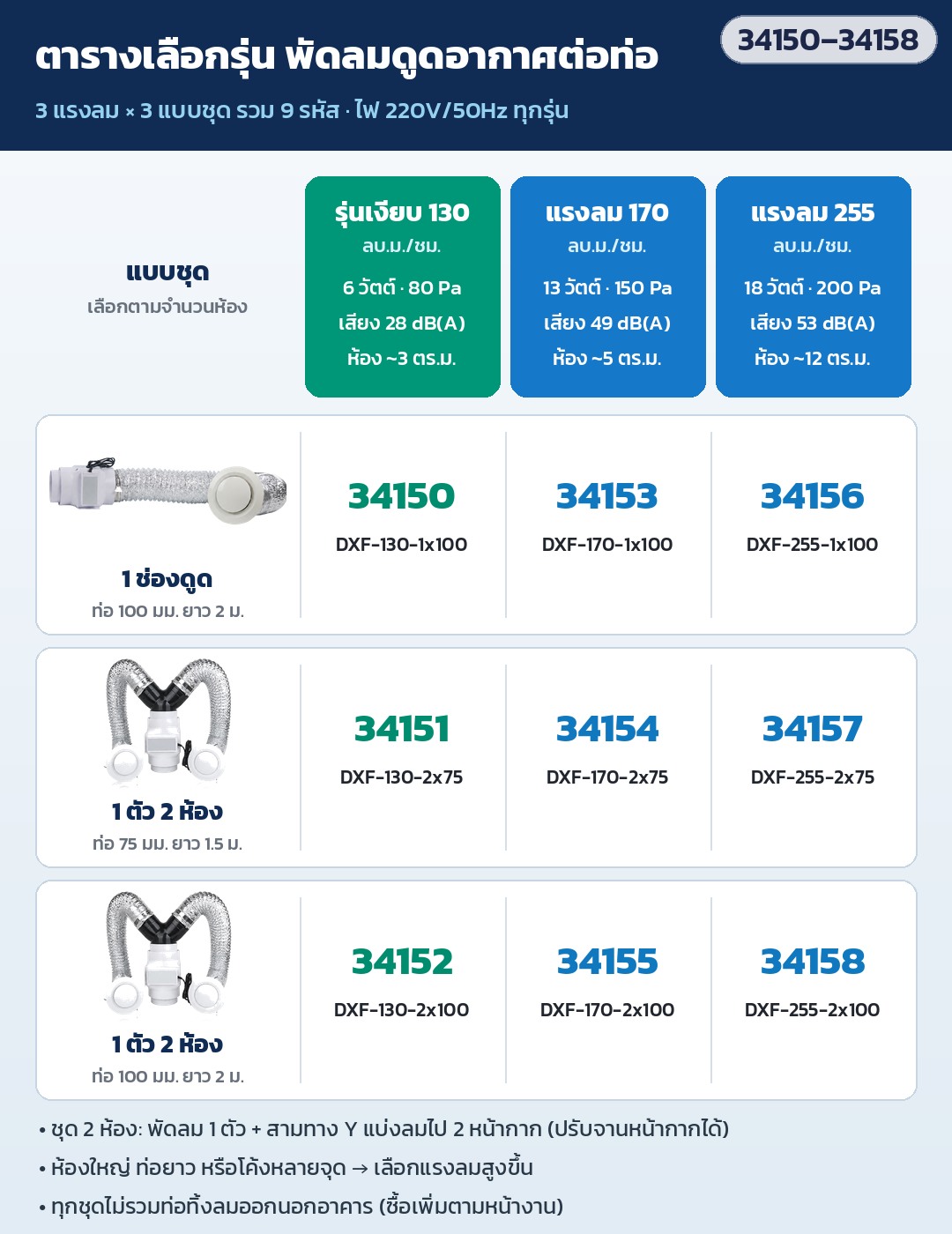

ตารางเลือก 9 แบบ (แรงลม × แบบชุด)
ตัวเลขใต้รุ่นคือรหัสสินค้าสำหรับสั่งซื้อ · ทุกรุ่นใช้ไฟ 220V/50Hz · พื้นที่ห้องเป็นค่าแนะนำตามข้อมูลสินค้า
รุ่น / รหัสสินค้าแรงลมแบบชุดกำลังไฟ · แรงดัน · เสียงห้องที่เหมาะDXF-130-1x100
รหัส 34150130 ลบ.ม./ชม.
รุ่นเงียบ1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.6 W · 80 Pa
28 dB(A)~3 ตร.ม.DXF-130-2x75
รหัส 34151130 ลบ.ม./ชม.
รุ่นเงียบ1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.6 W · 80 Pa
28 dB(A)~3 ตร.ม.DXF-130-2x100
รหัส 34152130 ลบ.ม./ชม.
รุ่นเงียบ1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.6 W · 80 Pa
28 dB(A)~3 ตร.ม.DXF-170-1x100
รหัส 34153170 ลบ.ม./ชม.1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.13 W · 150 Pa
49 dB(A)~5 ตร.ม.DXF-170-2x75
รหัส 34154170 ลบ.ม./ชม.1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.13 W · 150 Pa
49 dB(A)~5 ตร.ม.DXF-170-2x100
รหัส 34155170 ลบ.ม./ชม.1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.13 W · 150 Pa
49 dB(A)~5 ตร.ม.DXF-255-1x100
รหัส 34156255 ลบ.ม./ชม.1 ช่องดูด ท่อ 100 มม. ยาว 2 ม.18 W · 200 Pa
53 dB(A)~12 ตร.ม.DXF-255-2x75
รหัส 34157255 ลบ.ม./ชม.1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม.18 W · 200 Pa
53 dB(A)~12 ตร.ม.DXF-255-2x100
รหัส 34158255 ลบ.ม./ชม.1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม.18 W · 200 Pa
53 dB(A)~12 ตร.ม.
เลือกแบบให้ตรงห้อง
- ดูดจุดเดียว (ห้องน้ำเล็ก ห้องส้วม ตู้เสื้อผ้า) → ชุด 1 ช่องดูด ท่อ 100 มม.
- ห้องน้ำแยกโซนเปียก–แห้ง / ห้องน้ำ 2 ห้องติดกัน → ชุด 2 ห้อง · หน้ากาก 2 จุดอยู่ใกล้ตัวพัดลมเลือกท่อ 75 (ยาว 1.5 ม.) · เดินท่อไกลกว่าเลือกท่อ 100 (ยาว 2 ม. ลมผ่านได้มากกว่า)
- เน้นเสียงเบา เช่น ห้องน้ำติดห้องนอน → รุ่นเงียบ 130 (28 dB(A)) · ห้องน้ำทั่วไป → 170 · ห้องใหญ่ ห้องน้ำโรงแรม 2 โซน หรือท่อยาว/โค้งหลายจุด → 255
- ชุด 2 ห้อง แรงลมรวมจะแบ่งไปยังหน้ากากทั้ง 2 จุด ให้นับพื้นที่ทั้ง 2 จุดรวมกัน · ไม่แน่ใจให้เลือกแรงลมสูงขึ้นหนึ่งระดับ หรือส่งขนาดห้องและระยะท่อมาทาง LINE @PYCM
อุปกรณ์ในชุด

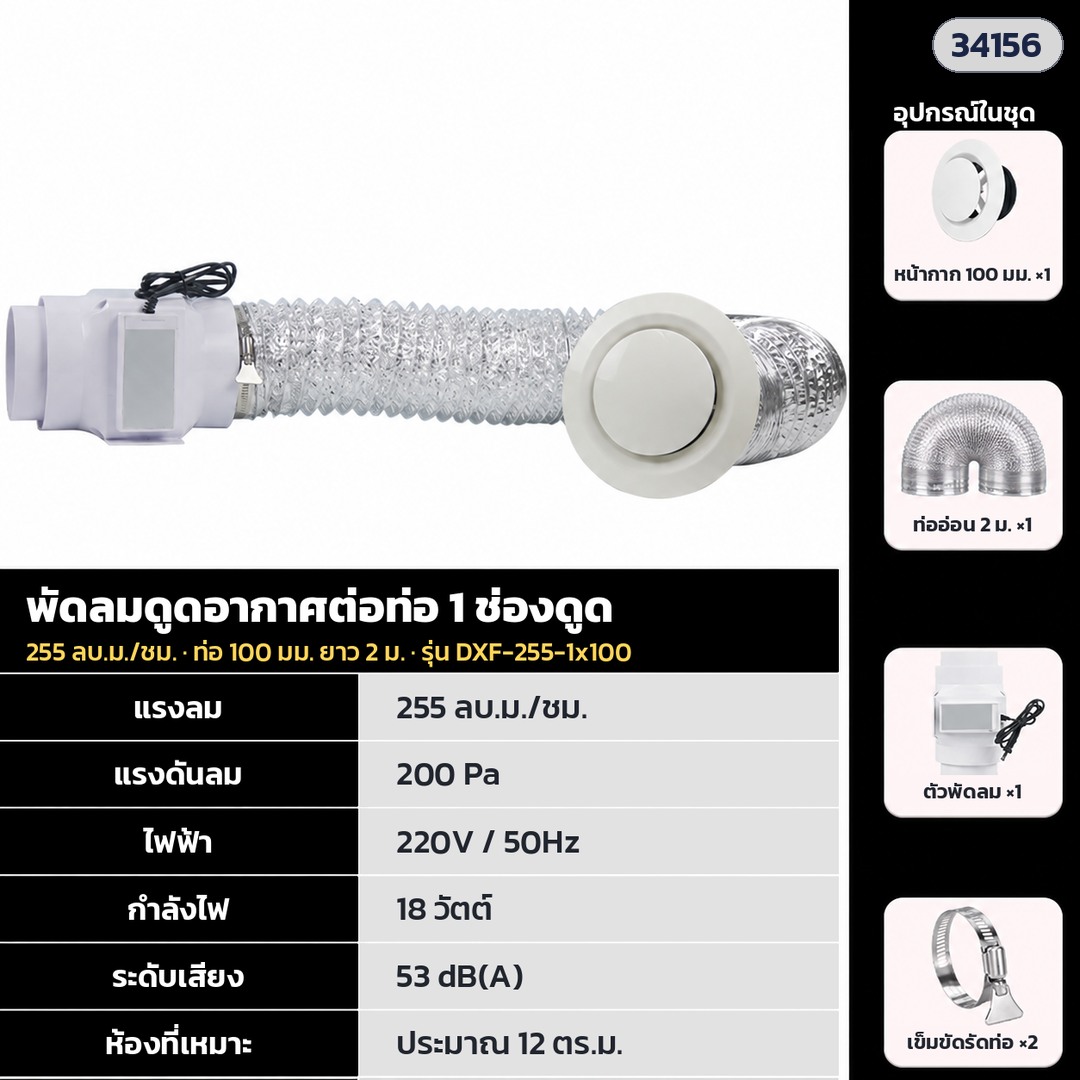

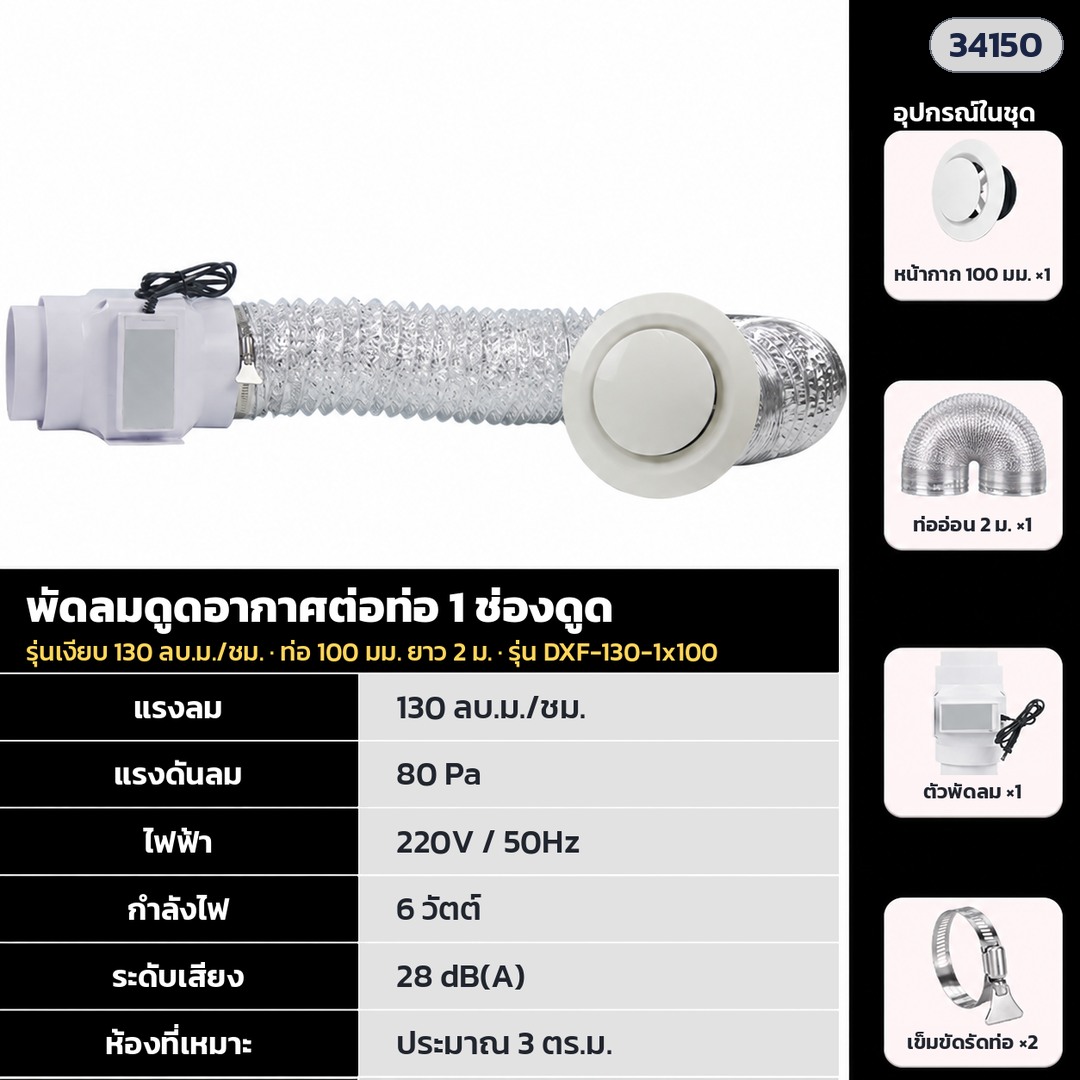

ชุด 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม. · รหัส 34150 / 34153 / 34156
- ตัวพัดลม 1 ตัว
- หน้ากากช่องลมกลม 100 มม. 1 ชิ้น
- ท่ออ่อนอลูมิเนียมฟอยล์ 100 มม. ยาว 2 ม. 1 เส้น
- เข็มขัดรัดท่อ 100 มม. 2 ตัว

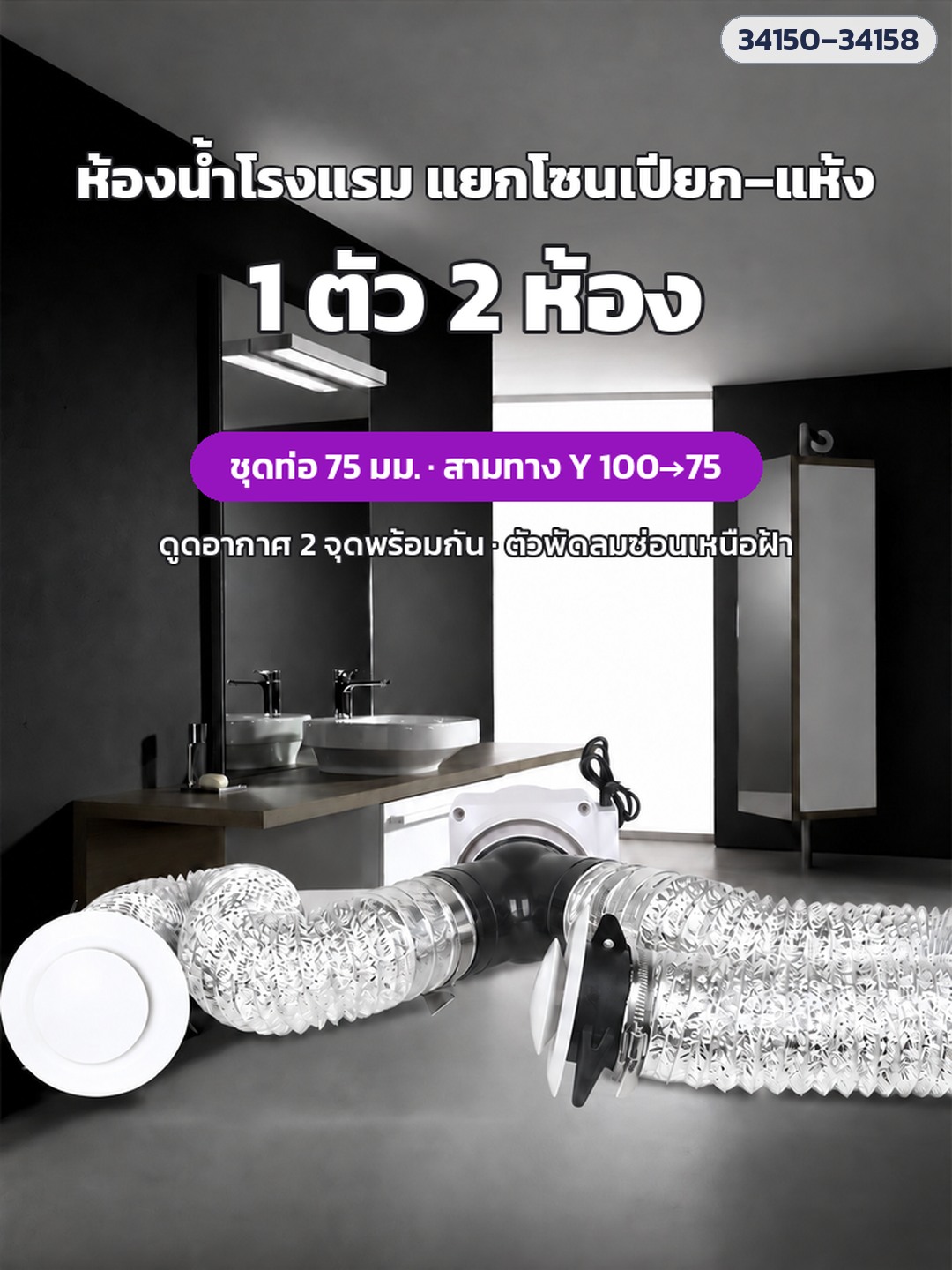

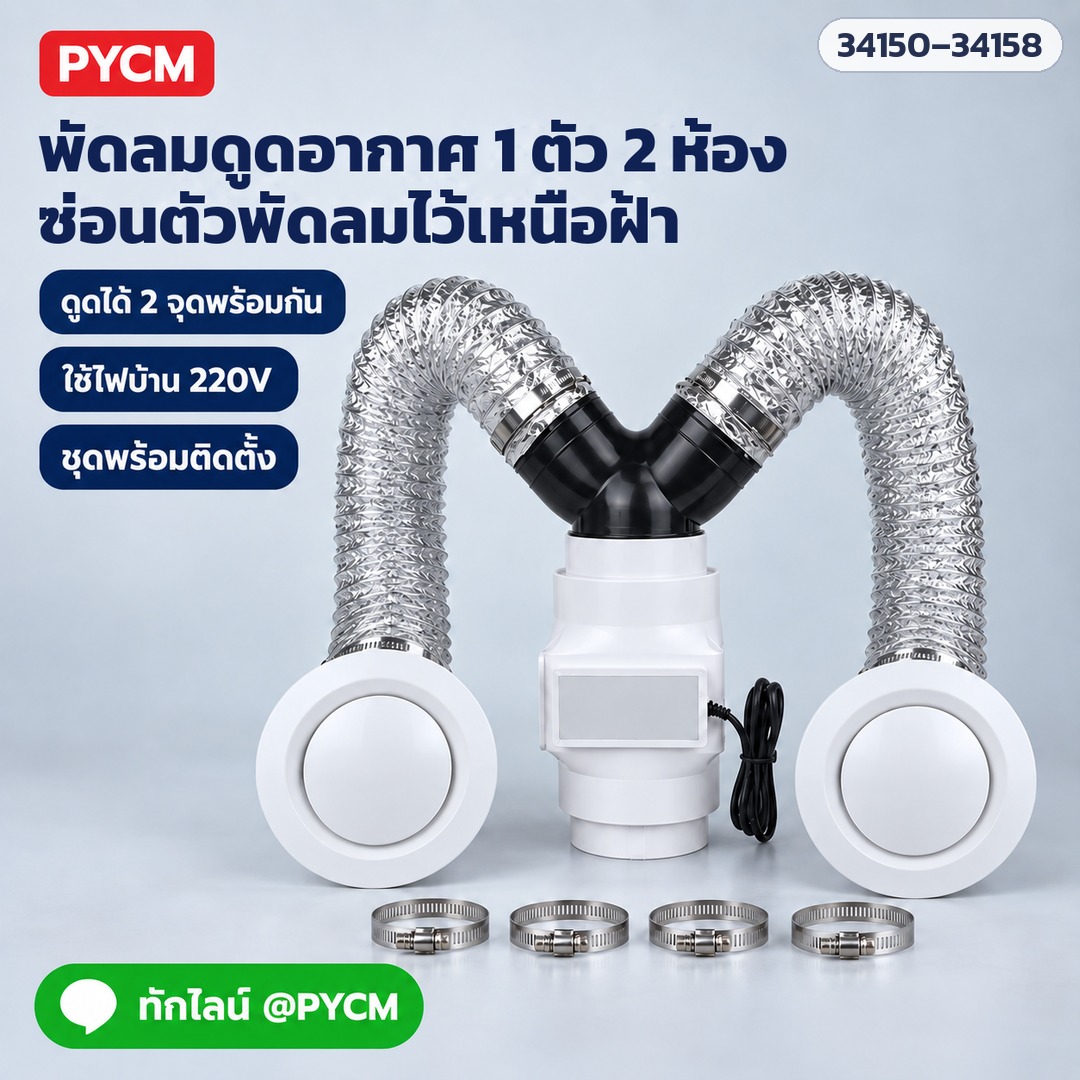

ชุด 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม. · รหัส 34151 / 34154 / 34157
- ตัวพัดลม 1 ตัว
- หน้ากากช่องลมกลม 75 มม. 2 ชิ้น
- ท่ออ่อนอลูมิเนียมฟอยล์ 75 มม. ยาว 1.5 ม. 2 เส้น
- ข้อต่อสามทาง Y ลดขนาด 100→75 มม. 1 ตัว
- เข็มขัดรัดท่อ 75 มม. 4 ตัว

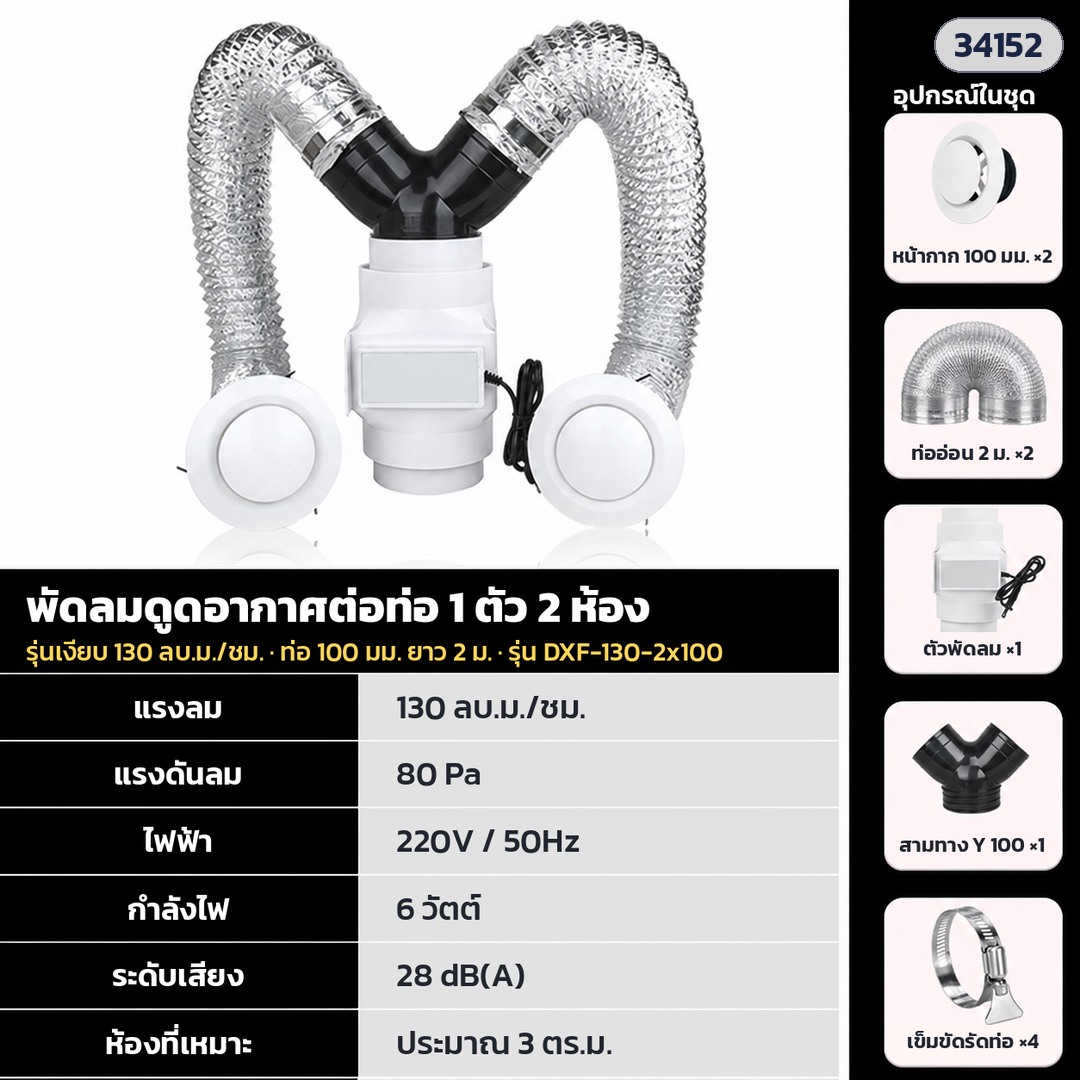

ชุด 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม. · รหัส 34152 / 34155 / 34158
- ตัวพัดลม 1 ตัว
- หน้ากากช่องลมกลม 100 มม. 2 ชิ้น
- ท่ออ่อนอลูมิเนียมฟอยล์ 100 มม. ยาว 2 ม. 2 เส้น
- ข้อต่อสามทาง Y 100 มม. 1 ตัว
- เข็มขัดรัดท่อ 100 มม. 4 ตัว
ไม่รวมในชุด: ท่อทิ้งลมจากตัวพัดลมออกนอกอาคาร + ฝาครอบปลายท่อ และสวิตช์ (ตัวพัดลมมีสายไฟพร้อมปลั๊กเสียบ) — เตรียมตามระยะหน้างาน และให้ช่างไฟต่อสวิตช์
จุดเด่น

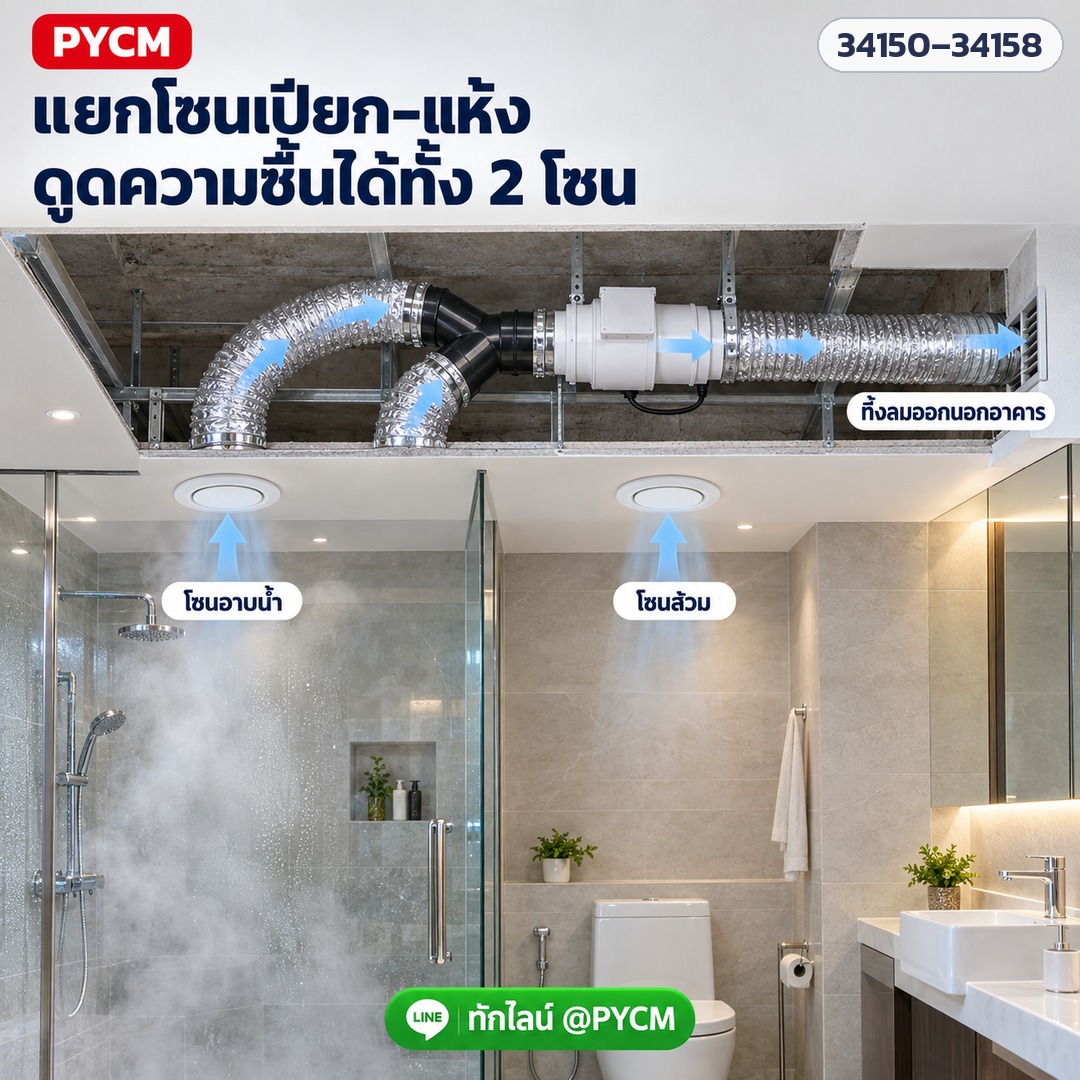

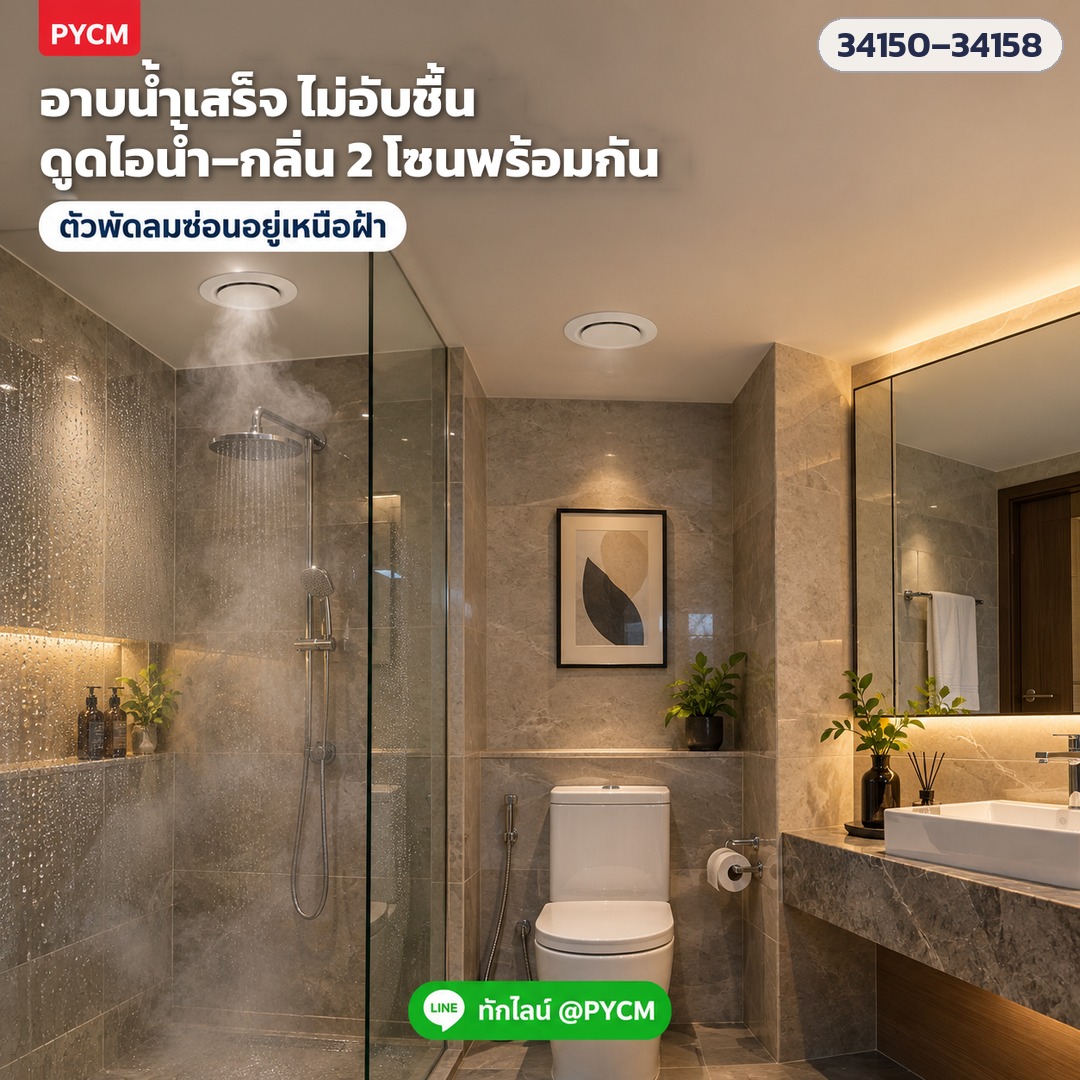

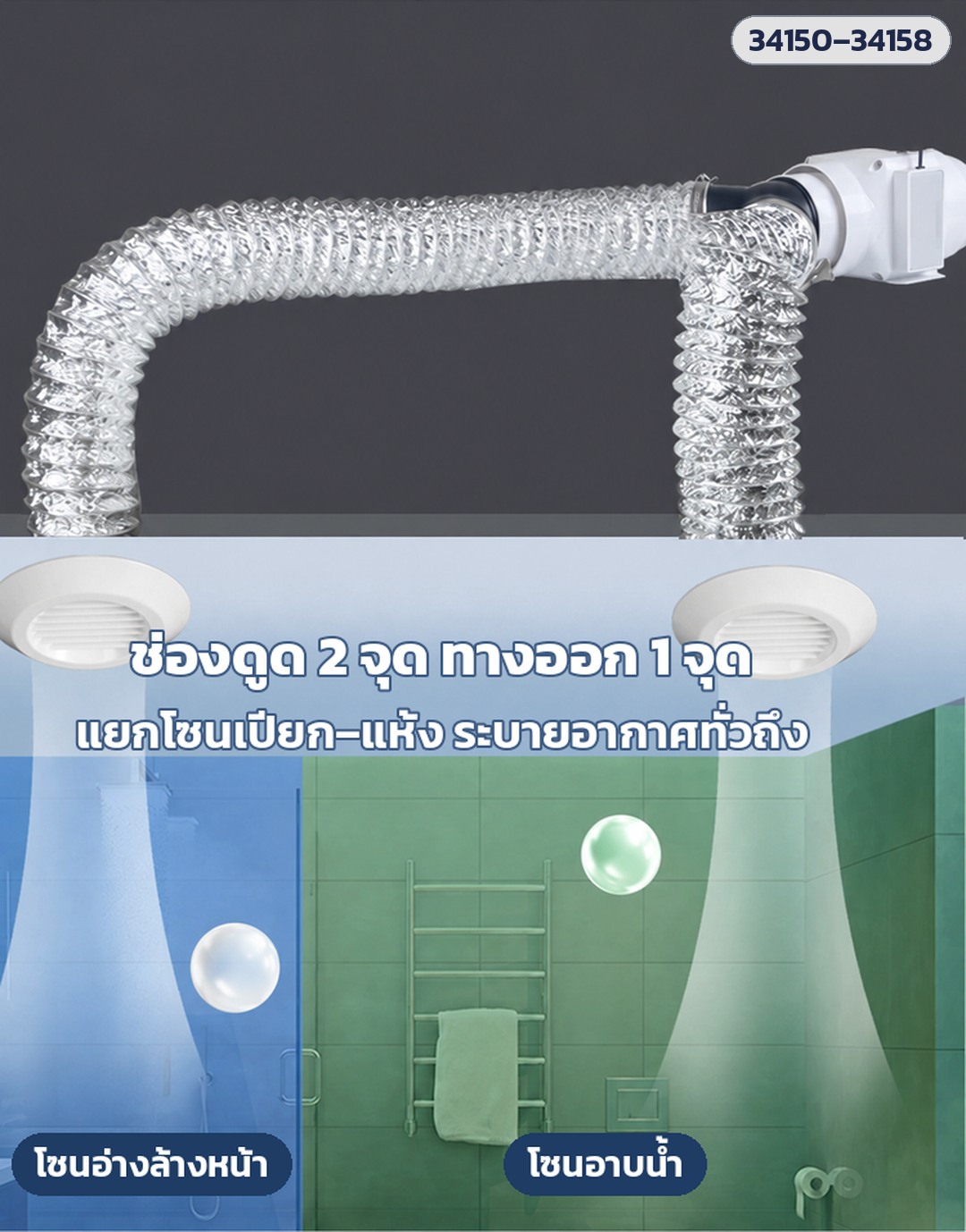

- 1 ตัวดูดได้ 2 ห้อง (ชุด 2 ห้อง) — ข้อต่อสามทาง Y แยกท่ออ่อน 2 เส้นไปยังหน้ากาก 2 จุด ดูดพร้อมกัน เช่น โซนอาบน้ำกับโซนส้วม/อ่างล้างหน้า (ห้องน้ำแยกโซนเปียก–แห้ง)
- ซ่อนตัวพัดลมไว้เหนือฝ้า — ในห้องเห็นเพียงหน้ากากกลมสีขาว ตัวพัดลมและเสียงมอเตอร์อยู่บนฝ้า

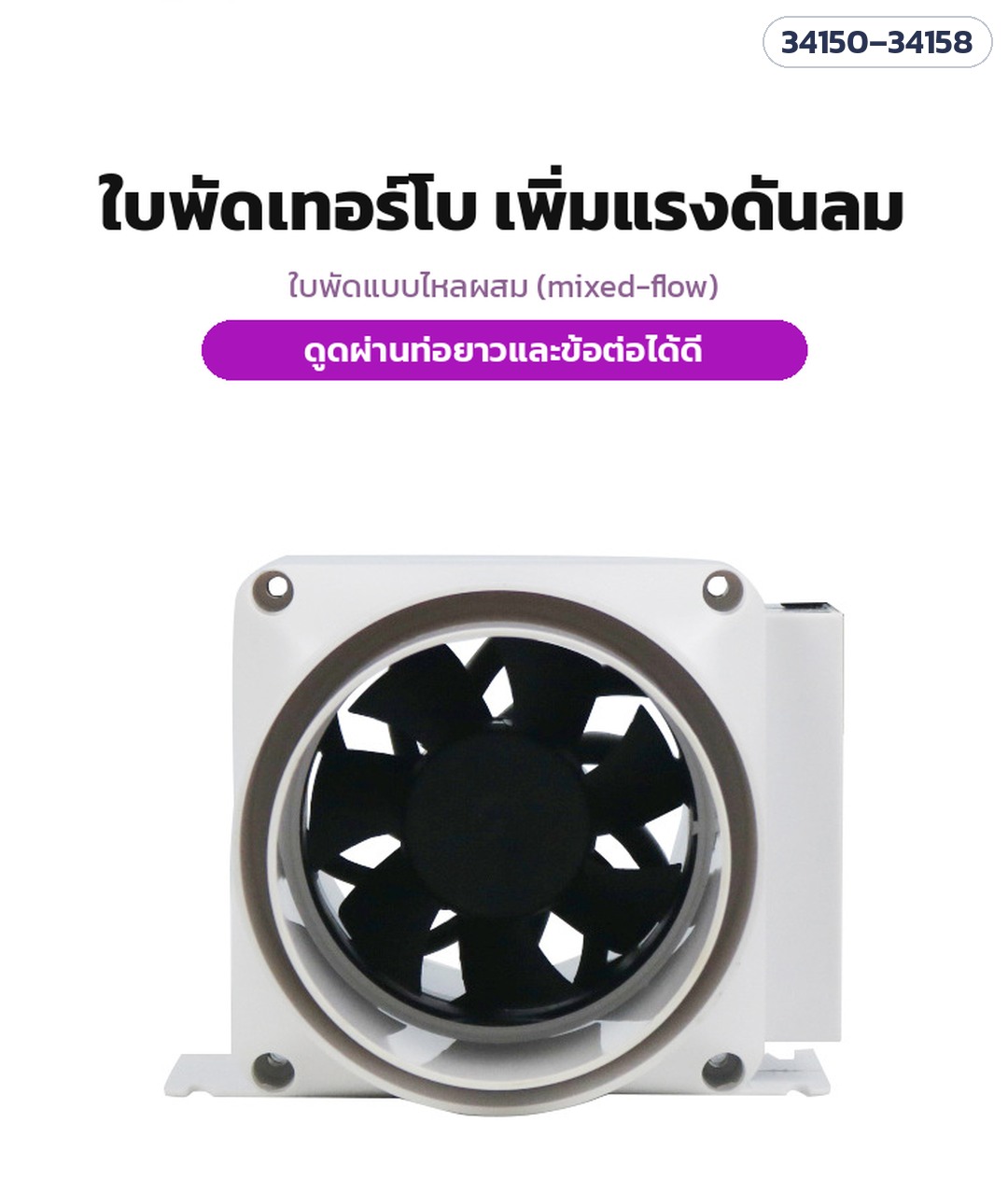

- ใบพัดเทอร์โบแบบไหลผสม — เพิ่มแรงดันลม ดูดผ่านท่อยาวและข้อต่อได้ดีกว่าใบพัดแบนทั่วไป

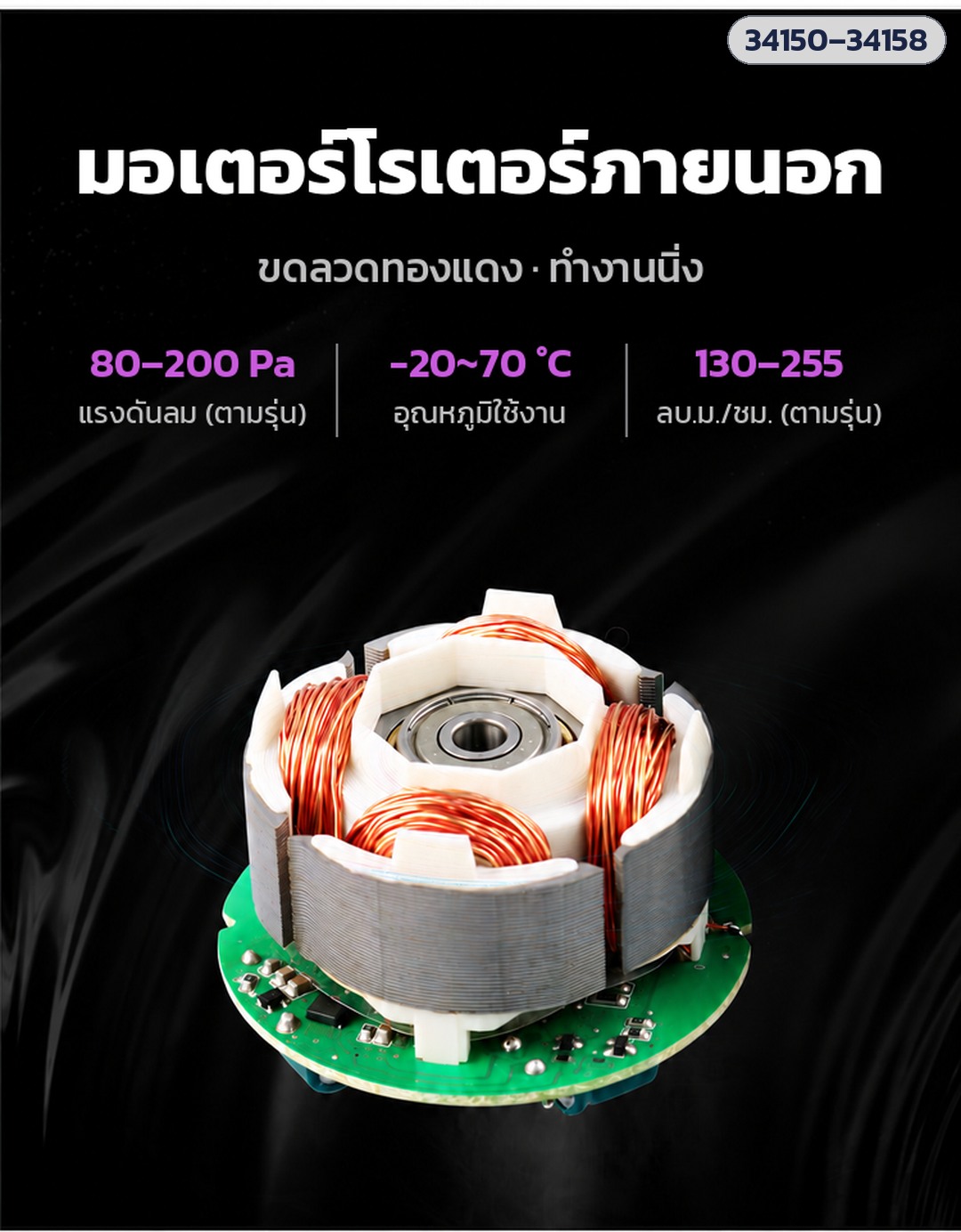

- มอเตอร์โรเตอร์ภายนอก ขดลวดทองแดง — ตัวเรือนพลาสติก ABS ทรงกระบอก ใช้ไฟบ้าน 220V เสียบปลั๊ก

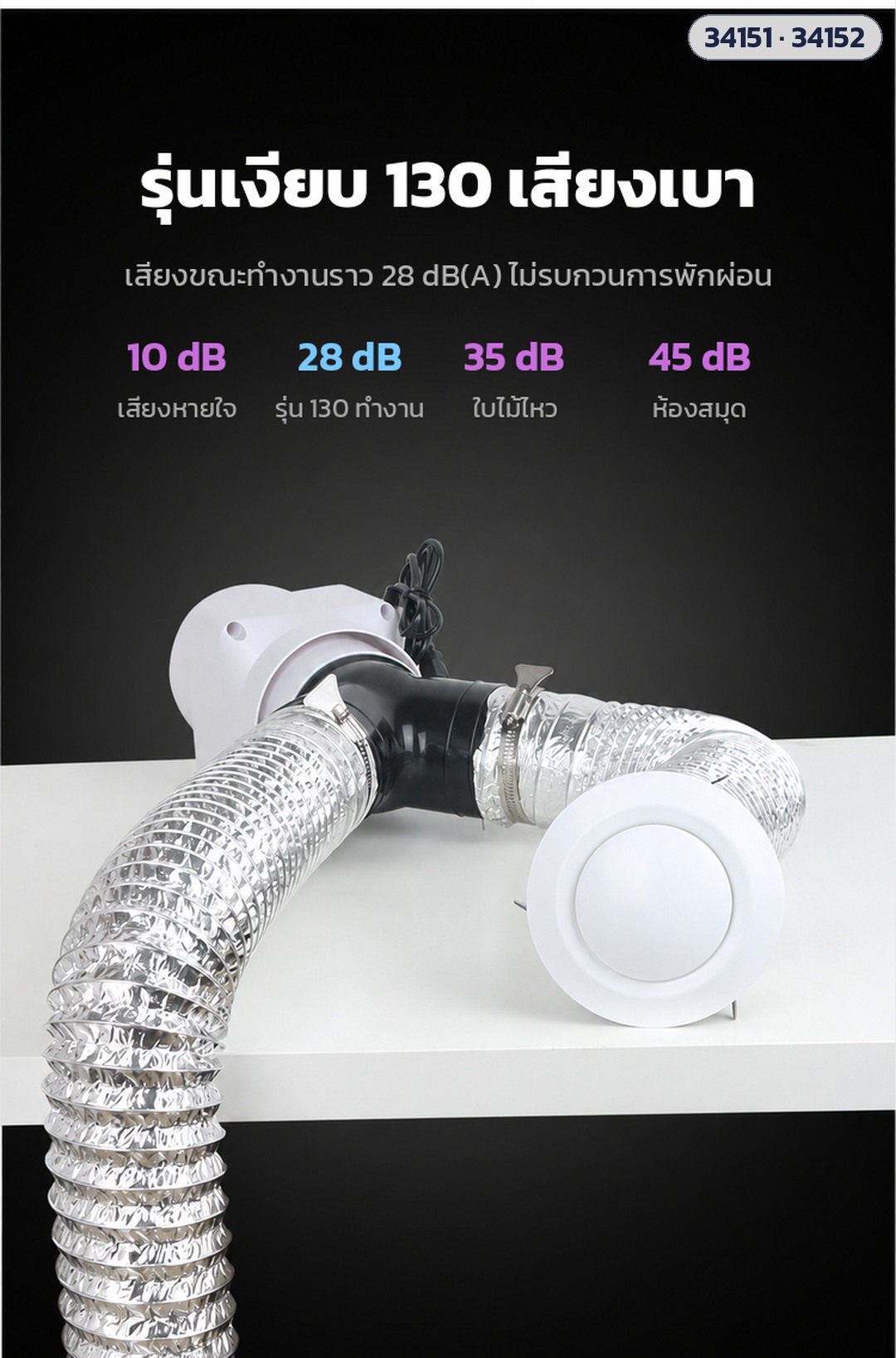

- รุ่นเงียบ 130 — เสียงขณะทำงานราว 28 dB(A) เหมาะห้องน้ำติดห้องนอน (รุ่น 170 / 255 แรงกว่า เสียง 49 / 53 dB(A))

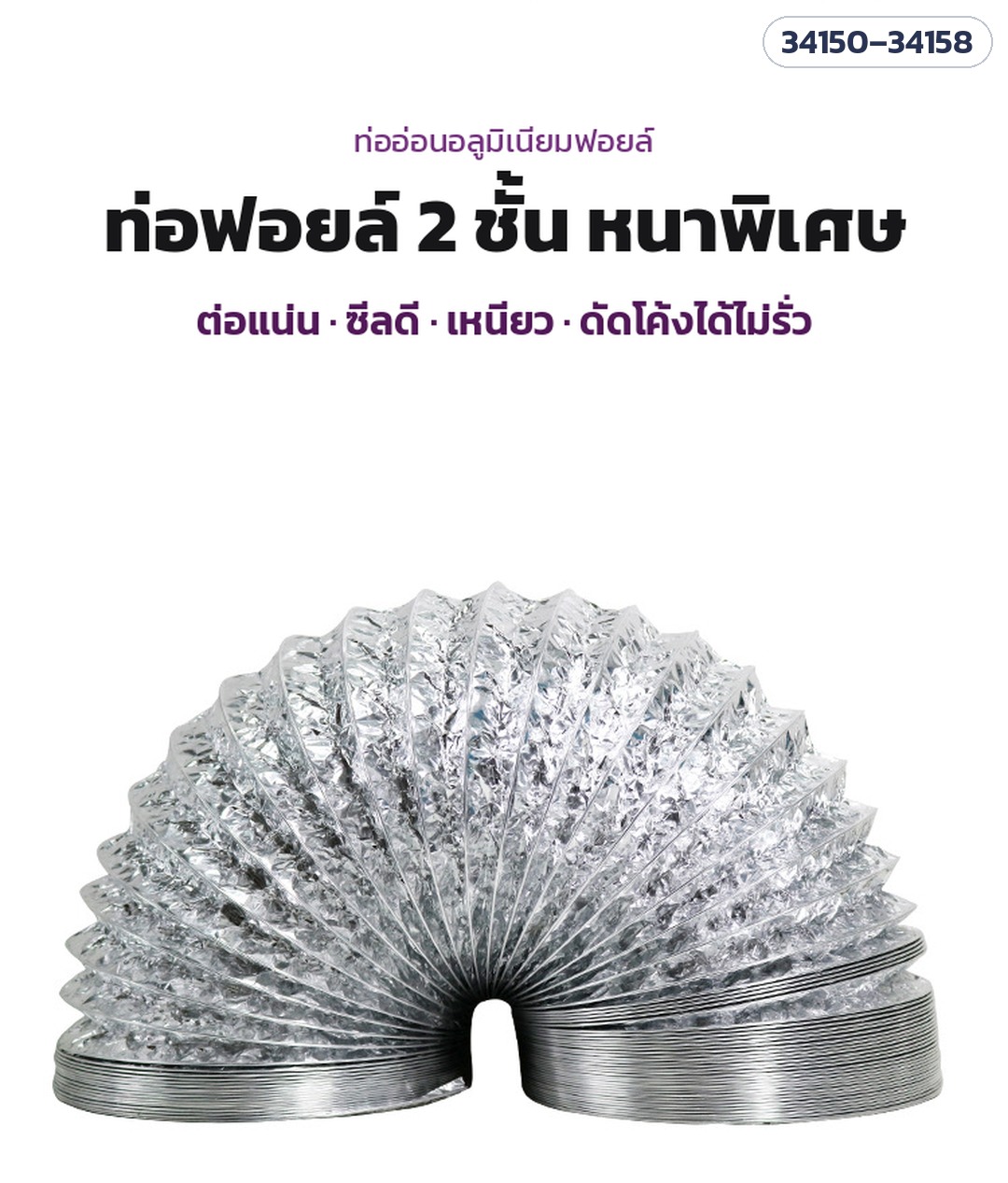

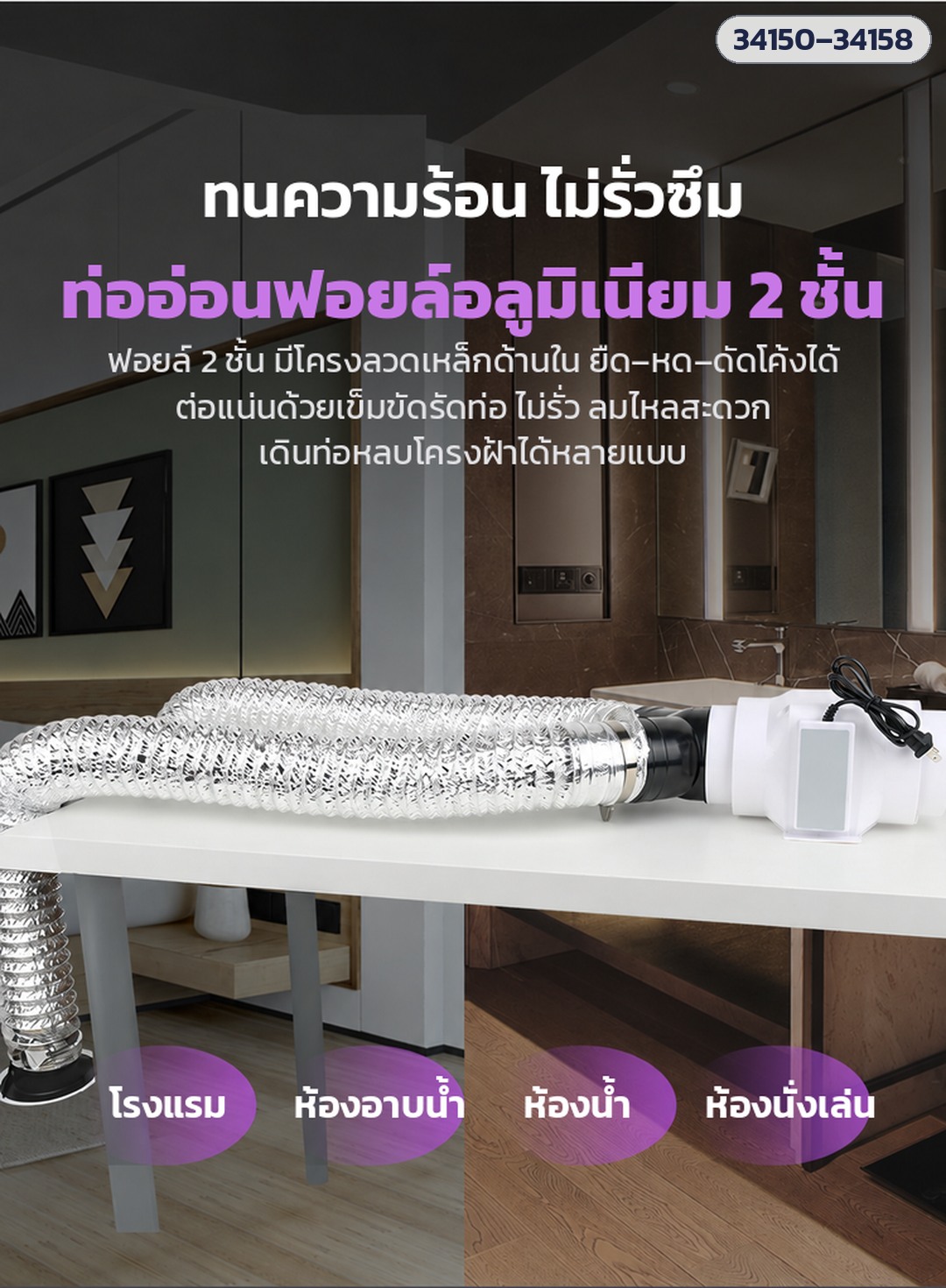

- ท่อฟอยล์ 2 ชั้นมีโครงลวด — ยืด–หด–ดัดโค้งหลบโครงฝ้าได้ ต่อแน่นด้วยเข็มขัดรัดท่อ

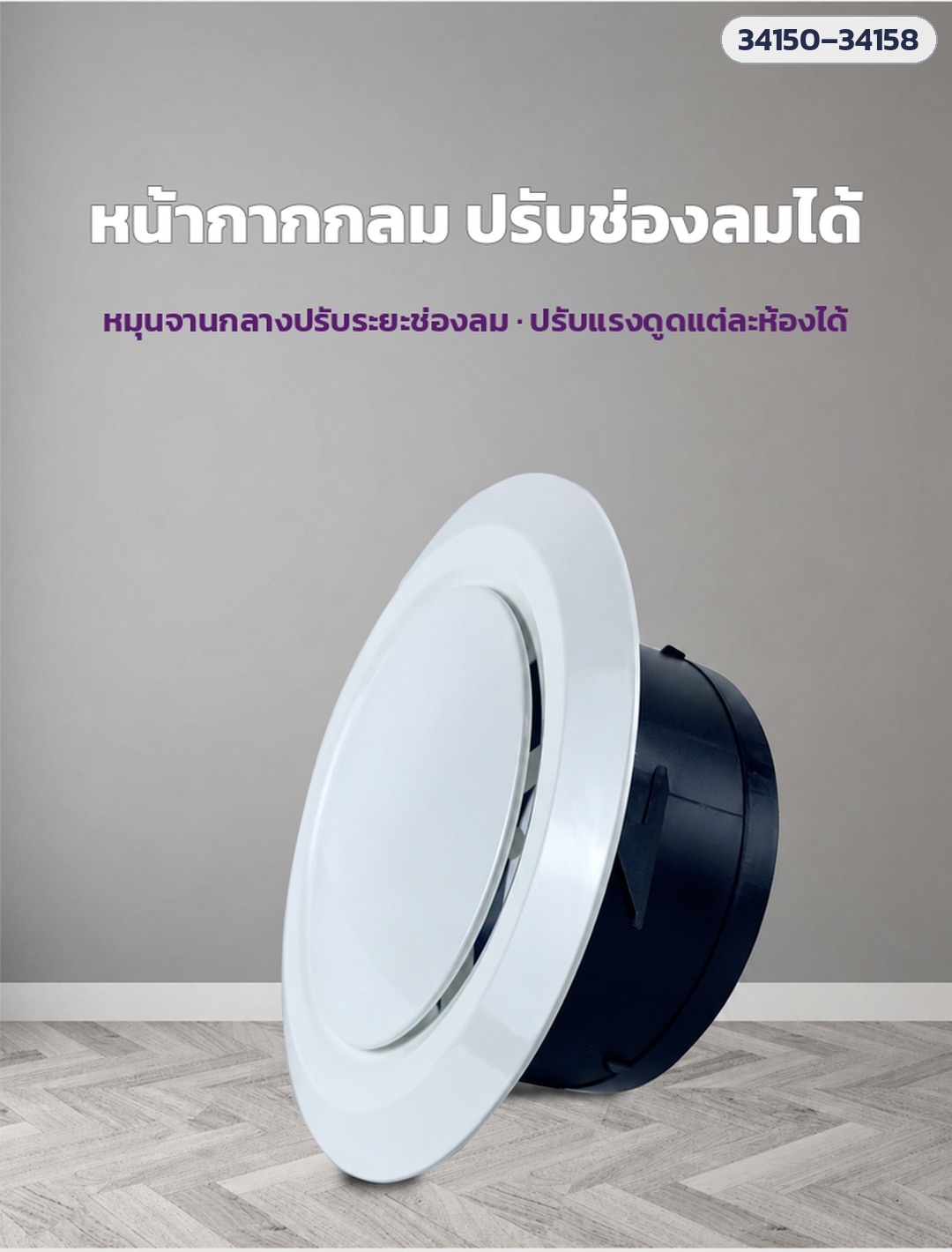

- หน้ากากปรับช่องลมได้ — หมุนจานกลางปรับแรงดูดของแต่ละจุดให้สมดุล จุดที่ชื้นกว่าให้ดูดแรงกว่า
ข้อมูลสินค้า
ประเภท | พัดลมดูดอากาศแบบต่อท่อ (อินไลน์) ติดตั้งตัวพัดลมเหนือฝ้า ต่อท่ออ่อนไปยังหน้ากากช่องลมในห้อง |
แรงลม (3 แบบ) | 130 ลบ.ม./ชม. (รุ่นเงียบ) · 170 ลบ.ม./ชม. · 255 ลบ.ม./ชม. |
กำลังไฟ | 6 วัตต์ (130) · 13 วัตต์ (170) · 18 วัตต์ (255) |
แรงดันลม | 80 Pa (130) · 150 Pa (170) · 200 Pa (255) |
ระดับเสียง | 28 dB(A) (รุ่นเงียบ 130) · 49 dB(A) (170) · 53 dB(A) (255) |
ห้องที่เหมาะ | ประมาณ 3 ตร.ม. (130) · 5 ตร.ม. (170) · 12 ตร.ม. (255) — ค่าแนะนำตามข้อมูลสินค้า |
ไฟฟ้า | ไฟบ้าน 220V / 50Hz · มีสายไฟพร้อมปลั๊กเสียบ ไม่มีสวิตช์ในชุด (ให้ช่างไฟต่อสวิตช์) |
แบบชุด (3 แบบ) | 1 ช่องดูด ท่อ 100 มม. ยาว 2 ม. · 1 ตัว 2 ห้อง ท่อ 75 มม. ยาว 1.5 ม. · 1 ตัว 2 ห้อง ท่อ 100 มม. ยาว 2 ม. |
ตัวพัดลม | ทรงกระบอกสีขาว ตัวเรือนพลาสติก ABS · ใบพัดแบบไหลผสม (mixed-flow) ทรงเทอร์โบ · มอเตอร์โรเตอร์ภายนอก ขดลวดทองแดง |
ท่ออ่อน | อลูมิเนียมฟอยล์ 2 ชั้น มีโครงลวดด้านใน ยืด–หด–ดัดโค้งได้ · รัดด้วยเข็มขัดรัดท่อ |
หน้ากากช่องลม | ทรงกลมสีขาว หมุนจานกลางปรับระยะช่องลมได้ |
อุณหภูมิใช้งาน | −20 ถึง 70 °C (ตามข้อมูลสินค้า) |
ไม่รวมในชุด | ท่อทิ้งลมจากตัวพัดลมออกนอกอาคาร + ฝาครอบปลายท่อ · สวิตช์และสายไฟเดินเพิ่ม (เตรียมตามหน้างาน) |
เหมาะกับ
- ห้องน้ำแยกโซนเปียก–แห้ง ดูดทั้งโซนอาบน้ำและโซนส้วม/อ่างล้างหน้า (ชุด 2 ห้อง)
- ห้องน้ำ 2 ห้องที่อยู่ติดกัน (ชุด 2 ห้อง)
- ห้องน้ำคอนโด ทาวน์โฮม บ้าน ที่ไม่มีหน้าต่าง
- ห้องพักโรงแรม รีสอร์ท หอพัก อพาร์ตเมนต์
- ห้องซักล้าง ห้องเก็บของ ตู้เสื้อผ้า walk-in ที่อับชื้น
- งานรีโนเวทที่ต้องการซ่อนพัดลมไว้บนฝ้าแทนการเจาะผนัง
ขั้นตอนติดตั้งโดยย่อ

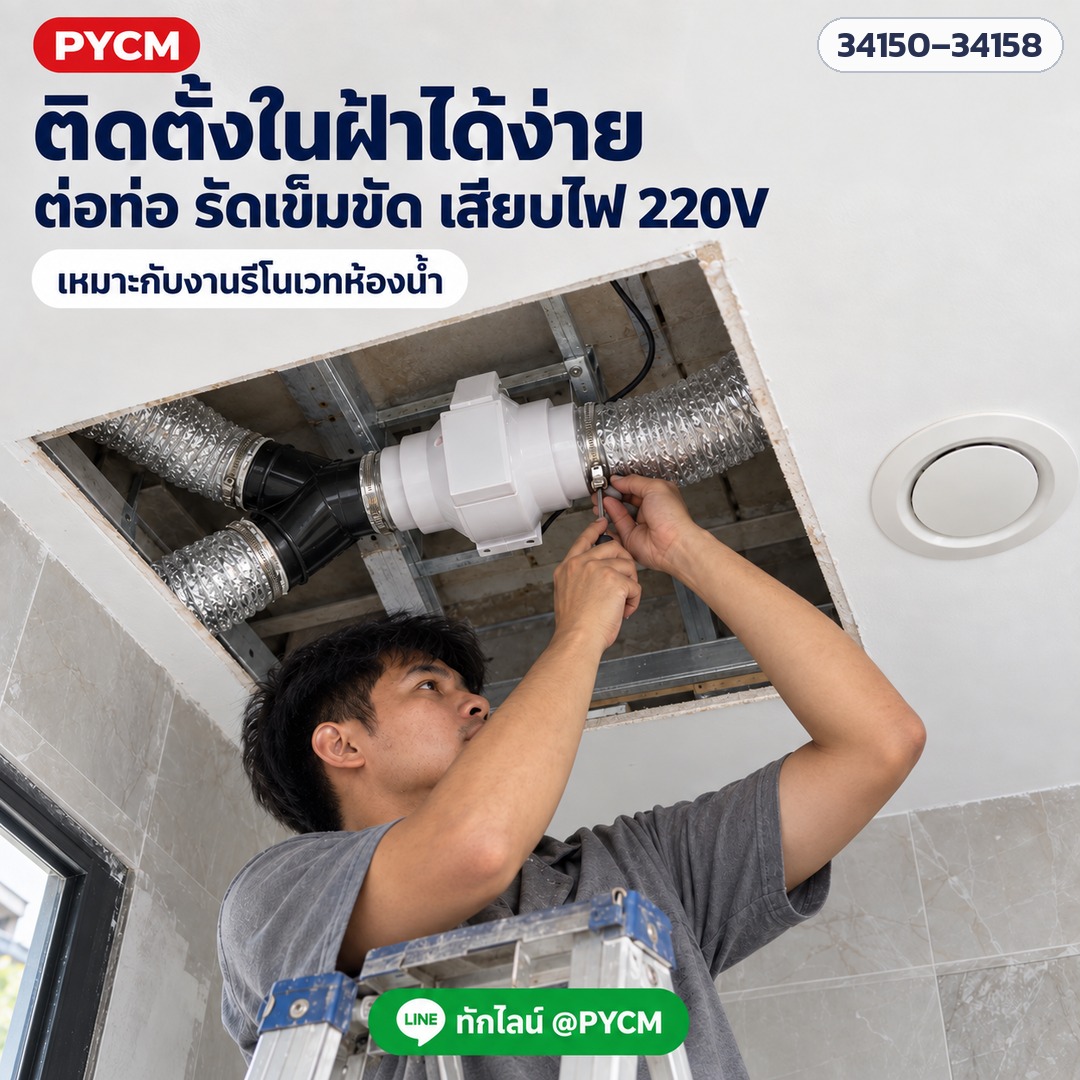

- ตัดไฟก่อนเริ่มงาน · วางแผนตำแหน่งหน้ากาก ตัวพัดลม (ใกล้ช่องเซอร์วิสของฝ้า) และทางท่อทิ้งลมออกนอกอาคารให้สั้นที่สุด
- ทาบคอหน้ากากบนฝ้า วาดวงกลมตามขนาดคอหน้ากากจริง แล้วเจาะรูฝ้า
- ต่อท่ออ่อนเข้ากับคอหน้ากาก รัดเข็มขัดรัดท่อให้แน่น แล้วสอดหน้ากากเข้ารูฝ้า
- ชุด 2 ห้อง: ต่อท่ออ่อนทั้ง 2 เส้นเข้าขาคู่ของสามทาง Y แล้วต่อขาเดี่ยวเข้าปากดูดของตัวพัดลม · ชุด 1 ช่องดูด: ต่อท่ออ่อนเข้าปากดูดโดยตรง
- ยึดตัวพัดลมกับโครงฝ้าหรือโครงสร้างให้มั่นคง แล้วต่อท่อทิ้งลม (เตรียมเพิ่ม ไม่รวมในชุด) จากปากออกไปผนังภายนอก ติดฝาครอบปลายท่อ
- ให้ช่างไฟต่อไฟ 220V ผ่านสวิตช์ จุดต่อสายอยู่ในกล่องกันน้ำ แล้วเปิดทดสอบ ปรับจานกลางหน้ากากให้ทุกจุดดูดสมดุล
ความปลอดภัย / ข้อควรระวัง
- ให้ช่างไฟหรือผู้มีความรู้ติดตั้ง · ตัดไฟทุกครั้งก่อนติดตั้ง ต่อสาย ตรวจซ่อม หรือทำความสะอาด
- ใช้กับไฟบ้าน 220V 50Hz เท่านั้น · วงจรไฟห้องน้ำควรมีสายดินและเบรกเกอร์กันไฟดูด · จุดต่อสายและปลั๊กต้องอยู่ในที่แห้ง
- ติดตัวพัดลมไว้เหนือฝ้าหรือนอกห้องน้ำ ไม่ติดในจุดที่โดนน้ำโดยตรง — ในห้องน้ำให้มีเพียงหน้ากากช่องลม
- ปลายท่อทิ้งลมต้องออกนอกอาคารหรือช่องระบายเสมอ ห้ามเป่าลมชื้นทิ้งไว้ในฝ้า (ฝ้าชื้น ขึ้นรา มีกลิ่นอับ)
- ท่ออ่อนห้ามหักงอ พับ หรือบีบ (ลมลดลง เสียงดังขึ้น) · รัดเข็มขัดรัดท่อให้แน่นทุกจุด
- ใช้ดูดอากาศชื้นและกลิ่นในอาคารเท่านั้น ไม่ใช้ดูดควันไฟ ไอน้ำมันจากการทอด ไอสารเคมี หรือก๊าซ/ฝุ่นที่ติดไฟได้
การใช้งานและดูแลรักษา
- เปิดพัดลมระหว่างอาบน้ำ และเปิดต่อหลังอาบน้ำราว 15–30 นาที เพื่อไล่ความชื้นให้หมด
- ทุก 1–3 เดือน: ตัดไฟ เช็ดหน้ากากช่องลมด้วยผ้าชุบน้ำหมาด ๆ แล้วเช็ดให้แห้ง (ฝุ่นที่หน้ากากทำให้ลมลดลง)
- ทุก 6–12 เดือน: เปิดช่องเซอร์วิส ตรวจท่ออ่อนไม่ขาด ไม่หลุด เข็มขัดยังแน่น และปลายท่อทิ้งลมด้านนอกไม่อุดตัน
- เสียงดังผิดปกติ สั่น หรือลมอ่อนลง: ตัดไฟแล้วตรวจฝุ่นที่ใบพัดและท่อ ถ้ายังไม่หายให้หยุดใช้และให้ช่างตรวจ
คำถามที่พบบ่อย
1 ตัว 2 ห้อง ทำงานอย่างไร?
ตัวพัดลมอยู่เหนือฝ้า ต่อข้อต่อสามทาง Y แยกท่ออ่อน 2 เส้นไปยังหน้ากาก 2 จุด ดูดพร้อมกัน แรงลมรวมจะแบ่งไปยังหน้ากากทั้ง 2 จุด แล้วเป่าทิ้งออกนอกอาคารทางท่อทิ้งลม
เลือกแรงลมอย่างไร?
รุ่นเงียบ 130 เหมาะห้องประมาณ 3 ตร.ม. · 170 ประมาณ 5 ตร.ม. · 255 ประมาณ 12 ตร.ม. · ชุด 2 ห้องให้นับพื้นที่ทั้ง 2 จุดรวมกัน · ท่อยาวหรือโค้งมากให้เลือกแรงลมสูงขึ้น
ท่อ 75 กับท่อ 100 ต่างกันอย่างไร?
ท่อ 75 มม. ยาว 1.5 ม. เหมาะเมื่อหน้ากาก 2 จุดอยู่ใกล้ตัวพัดลม · ท่อ 100 มม. ยาว 2 ม. ลมผ่านได้มากกว่า เดินท่อได้ไกลกว่า
เสียงดังไหม?
รุ่นเงียบ 130 เสียงขณะทำงานราว 28 dB(A) · รุ่น 170 ราว 49 dB(A) · รุ่น 255 ราว 53 dB(A) · ตัวพัดลมอยู่บนฝ้า ในห้องเห็นแค่หน้ากาก
มีท่อทิ้งลมออกนอกบ้านมาให้ไหม?
ไม่รวมในชุด ต้องเตรียมท่อทิ้งลมและฝาครอบปลายท่อเพิ่มตามระยะหน้างาน
มีสวิตช์ไหม?
ตัวพัดลมมีสายไฟพร้อมปลั๊กเสียบ ไม่มีสวิตช์ในชุด ให้ช่างไฟต่อผ่านสวิตช์แยกหรือร่วมกับสวิตช์ไฟห้องน้ำ
ใช้ดูดควันทำอาหารได้ไหม?
ไม่ได้ ใช้ดูดอากาศชื้นและกลิ่นในอาคารเท่านั้น ไม่ใช้กับควันไฟ ไอน้ำมัน ไอสารเคมี หรือก๊าซที่ติดไฟได้
คู่มือการใช้งานและการติดตั้ง ภาษาไทย — เปิดคู่มือฉบับภาษาไทย
ดูคลิปสาธิตการประกอบชุด 2 ห้อง — https://youtu.be/_AMOFFrzZME
อ่านรายละเอียดและดูรูปสินค้าครบทุกแบบ — https://blog.42okok.com/post/297
สอบถามและสั่งซื้อ — สอบถาม / สั่งซื้อ LINE @PYCM โทร 02-114-7416 ต่อ 2 · บริษัท ปัญญาเคมีภัณฑ์ จำกัด · www.panyachemipan.com
