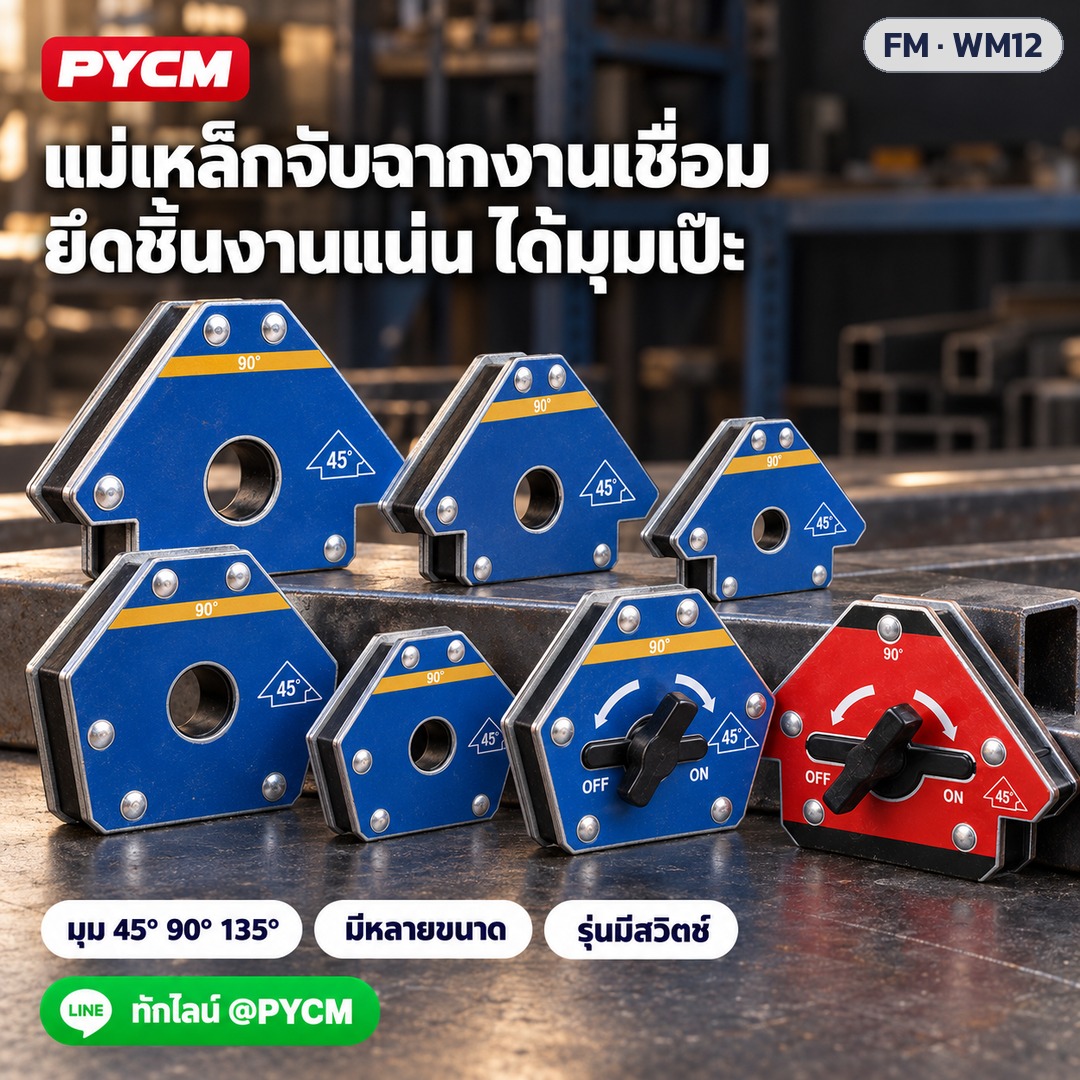

แม่เหล็กจับฉากงานเชื่อม FM / WM12 ทรงลูกศร ทรงหกเหลี่ยม รุ่นมีสวิตช์ แรงดูด 12.5–80 กก. 16 รุ่น
รหัสสินค้า: FM-WM12-SERIES
กดปุ่ม LINE แล้วระบบจะพิมพ์ชื่อสินค้าให้อัตโนมัติ แค่กดส่งข้อความ ทีมงานจะแจ้งราคา ค่าส่ง และสต็อกล่าสุดให้ครับ
รายละเอียดสินค้า
แม่เหล็กจับฉากงานเชื่อม FM / WM12 — แรงดูด 12.5–80 กก. รวม 16 รุ่น

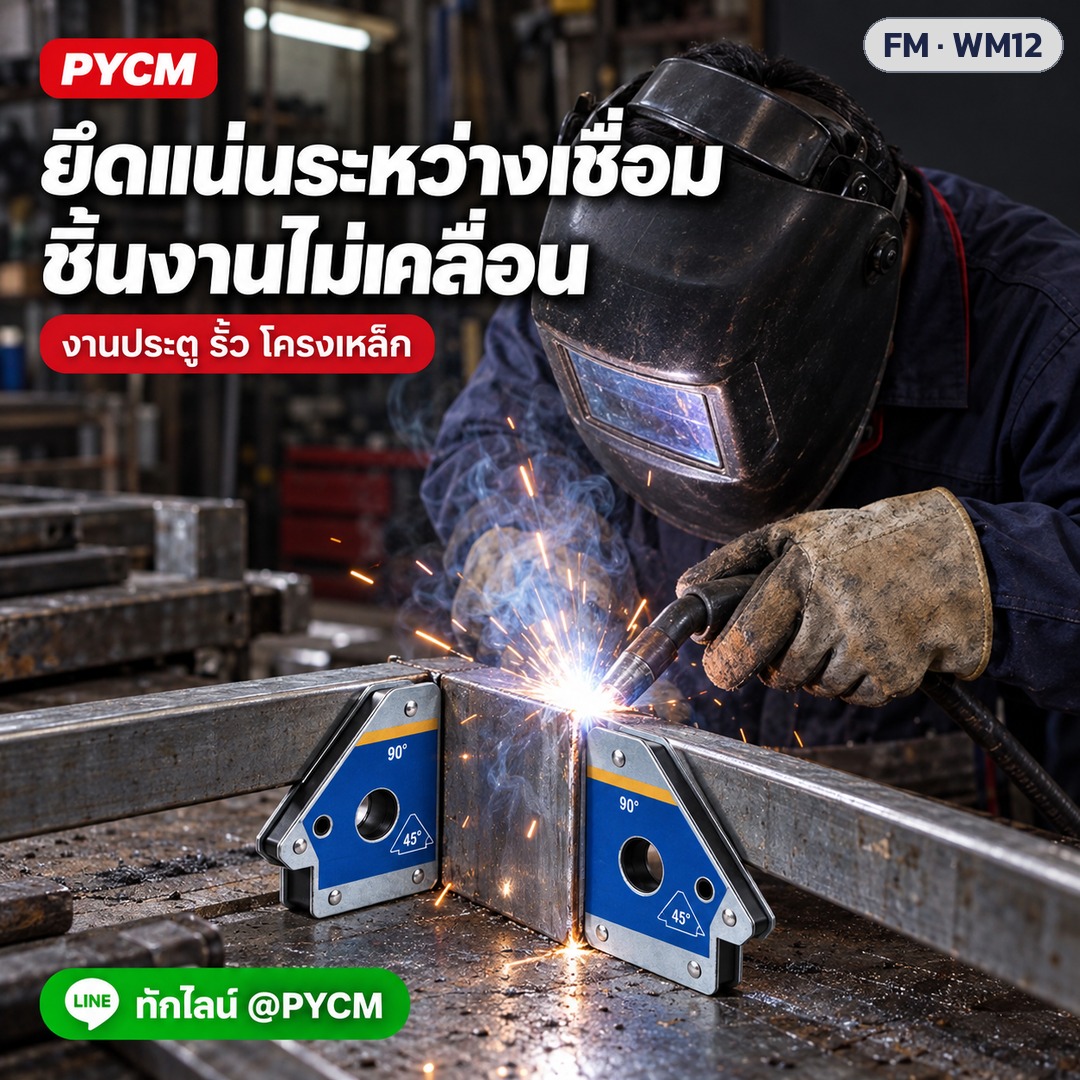

แม่เหล็กจับฉากงานเชื่อม (Magnetic Welding Holder) ตัวช่วยจับมุมและยึดชิ้นงานเหล็กก่อนเชื่อม ตั้งแม่เหล็กเข้าที่มุมด้านในของแป๊บเหลี่ยม เหล็กฉาก หรือแผ่นเหล็ก ขอบที่ตัดมุมสำเร็จจะดันชิ้นงานให้ได้มุมพอดี แล้วแรงแม่เหล็กยึดไว้นิ่งระหว่างเชื่อมแต้ม ทำงานคนเดียวได้ ไม่ต้องมีคนช่วยจับ เหมาะกับงานประตู รั้ว หลังคา โครงเหล็ก ชั้นวาง โต๊ะ และงาน DIY

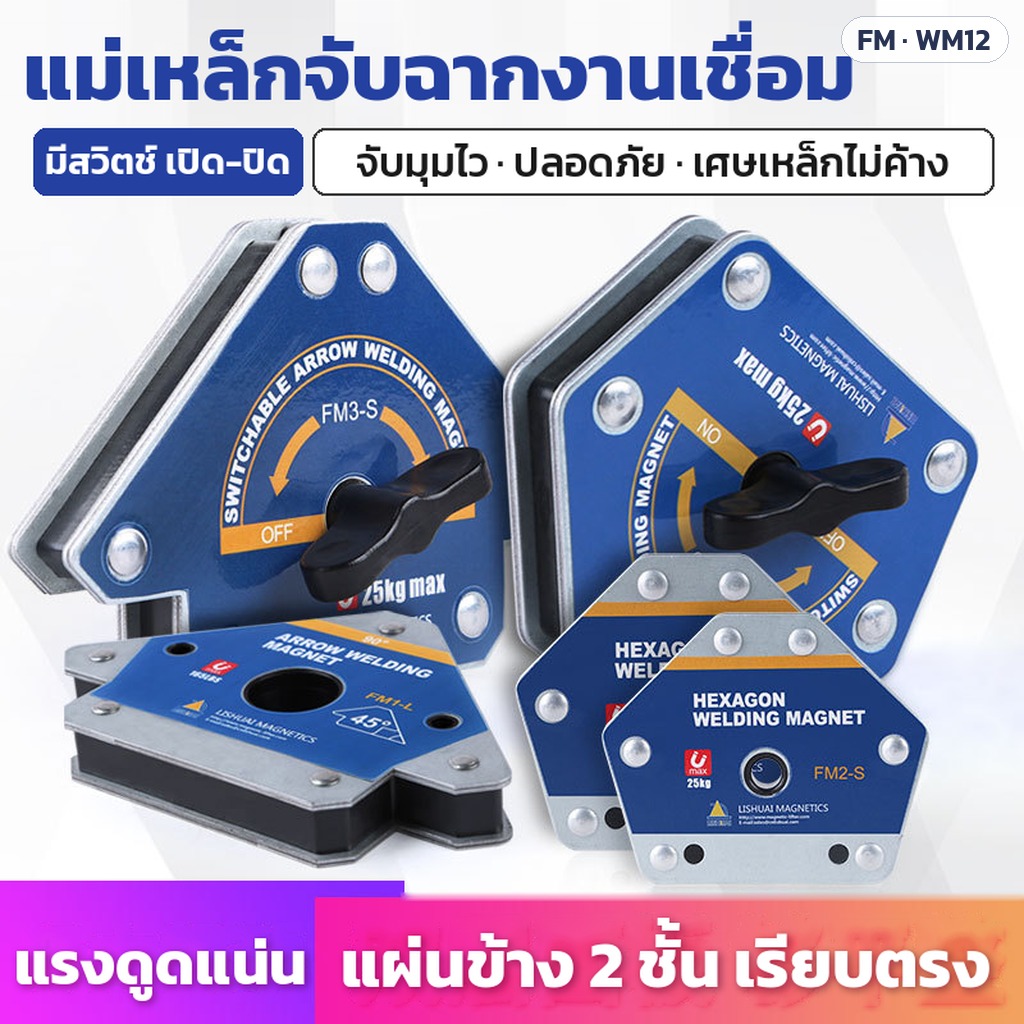

แผ่นหน้าเหล็กพ่นสี ประกบแผ่นข้างเหล็กชุบซิงค์ 2 ชั้น เรียบ ไม่บิดงอ แม่เหล็กแนบชิ้นงานเต็มหน้า · รุ่นมีสวิตช์ (FM3 / FM4 / WM12) บิดปุ่มไปที่ OFF ตัดแรงดูด ยกออกง่าย เศษเหล็กที่ติดฐานร่วงเอง
ตารางรุ่นทั้งหมด 16 รุ่น
ตัวเลขใต้รุ่นคือรหัสสินค้าสำหรับสั่งซื้อ · ขนาดเป็นมิลลิเมตร · รุ่นมีสวิตช์ระบุความหนาตัวแม่เหล็กและความหนารวมปุ่มบิด · แรงดูด = แรงดึงหลุดสูงสุดบนแผ่นเหล็กหนาผิวเรียบ

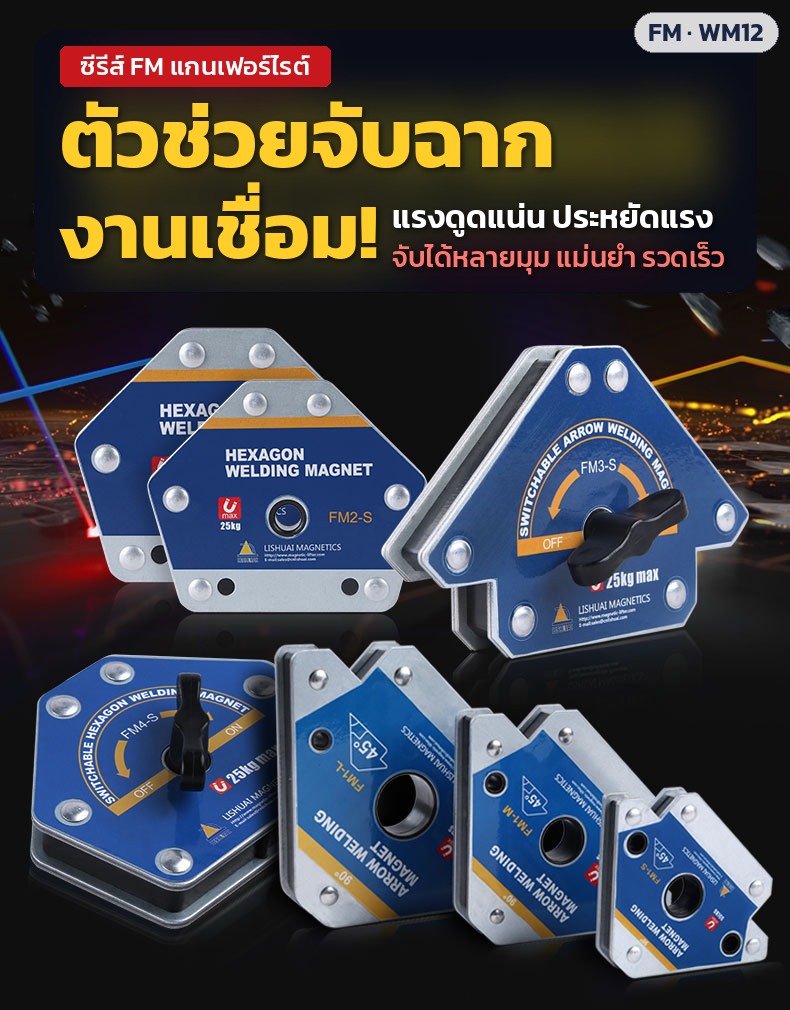

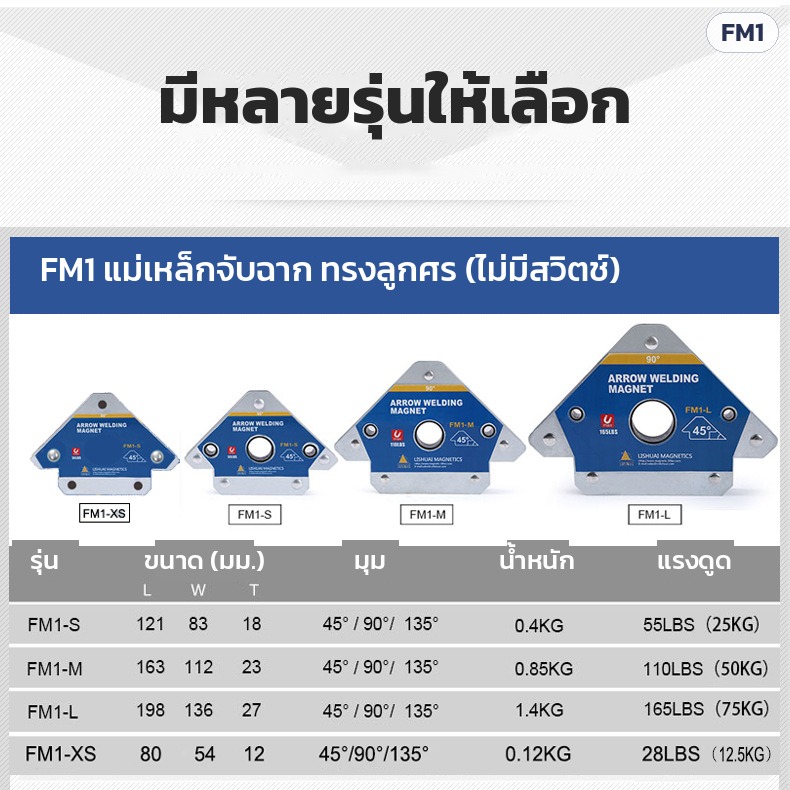

FM1 ทรงลูกศร (5 รุ่น) — ไม่มีสวิตช์ · มุม 45° / 90° / 135° · สีน้ำเงิน
รุ่น / รหัสสินค้า | ขนาด | กว้าง×สูง×หนา | แรงดูด | น้ำหนัก |
|---|---|---|---|---|
FM1-XS-2P | XS ชุด 2 ชิ้น | 80×54×12 มม. (ต่อชิ้น) | 12.5 กก./ชิ้น | ~0.12 กก. |
FM1-XS-4P | XS ชุด 4 ชิ้น | 80×54×12 มม. (ต่อชิ้น) | 12.5 กก./ชิ้น | ~0.12 กก. |
FM1-S | S | 121×83×18 มม. | 25 กก. | ~0.4 กก. |
FM1-M | M | 163×112×23 มม. | 50 กก. | ~0.85 กก. |
FM1-L | L | 198×136×27 มม. | 75 กก. | ~1.4 กก. |

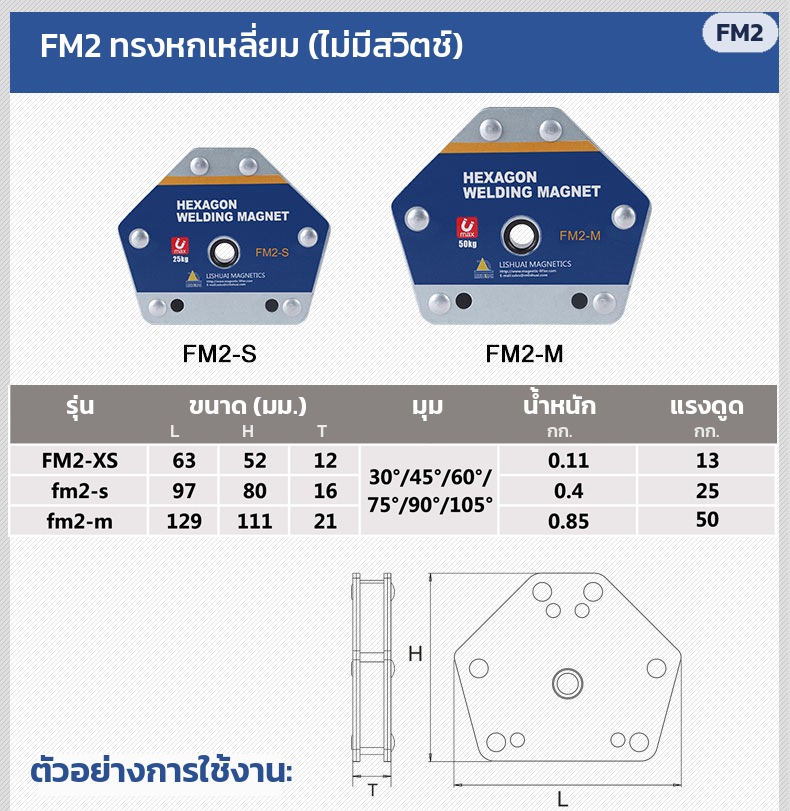

FM2 ทรงหกเหลี่ยม (4 รุ่น) — ไม่มีสวิตช์ · มุม 30° / 45° / 60° / 75° / 90° / 105° · สีน้ำเงิน
รุ่น / รหัสสินค้า | ขนาด | กว้าง×สูง×หนา | แรงดูด | น้ำหนัก |
|---|---|---|---|---|
FM2-XS-2P | XS ชุด 2 ชิ้น | 63×52×12 มม. (ต่อชิ้น) | 12.5 กก./ชิ้น | ~0.11 กก. |
FM2-XS-4P | XS ชุด 4 ชิ้น | 63×52×12 มม. (ต่อชิ้น) | 12.5 กก./ชิ้น | ~0.11 กก. |
FM2-S | S | 97×80×16 มม. | 25 กก. | ~0.4 กก. |
FM2-M | M | 129×111×21 มม. | 50 กก. | ~0.85 กก. |

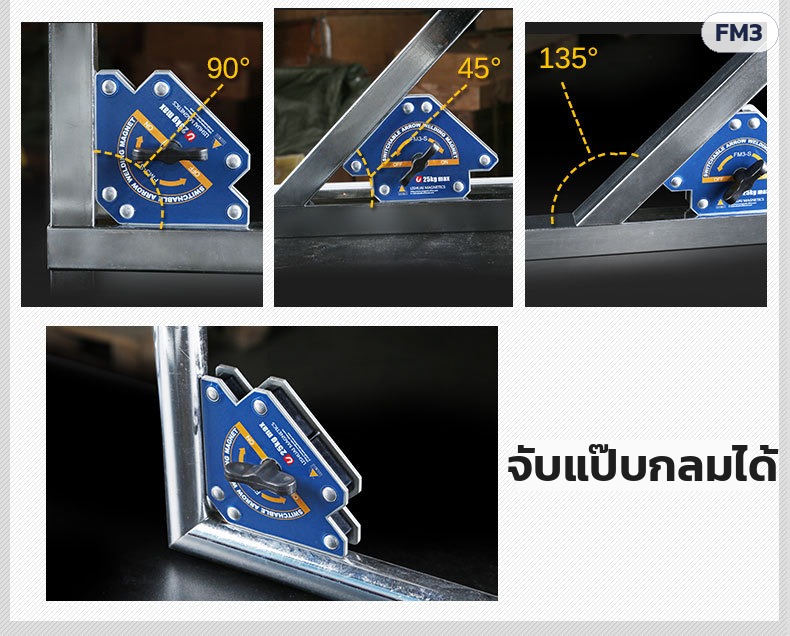

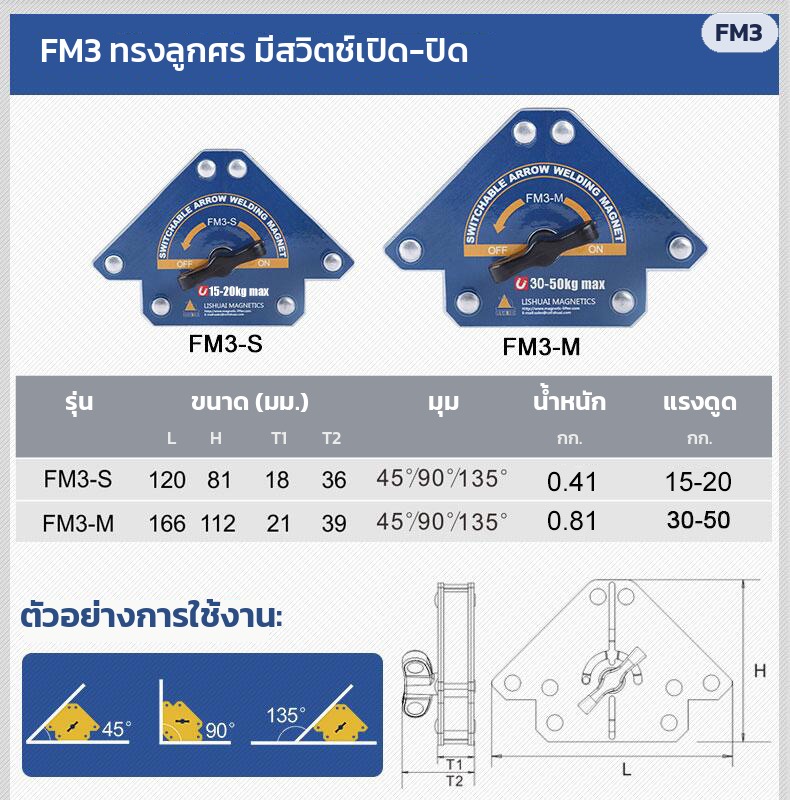

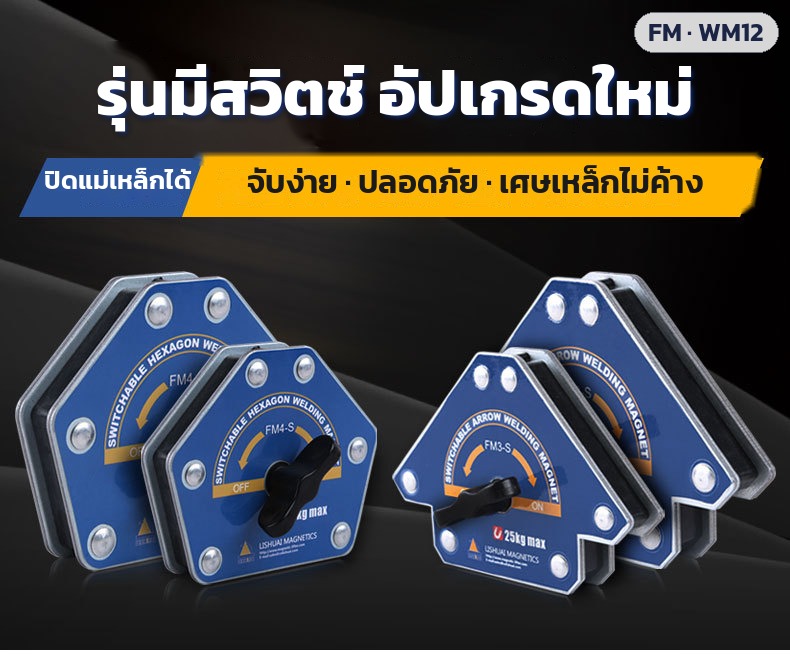

FM3 ทรงลูกศร มีสวิตช์ (2 รุ่น) — บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 45° / 90° / 135°
รุ่น / รหัสสินค้า | ขนาด | กว้าง×สูง×หนา | แรงดูด | น้ำหนัก |
|---|---|---|---|---|
FM3-S | S | 120×81 มม. หนา 18 มม. (รวมปุ่ม 36) | 15–20 กก. | ~0.41 กก. |
FM3-M | M | 166×112 มม. หนา 21 มม. (รวมปุ่ม 39) | 30–50 กก. | ~0.81 กก. |

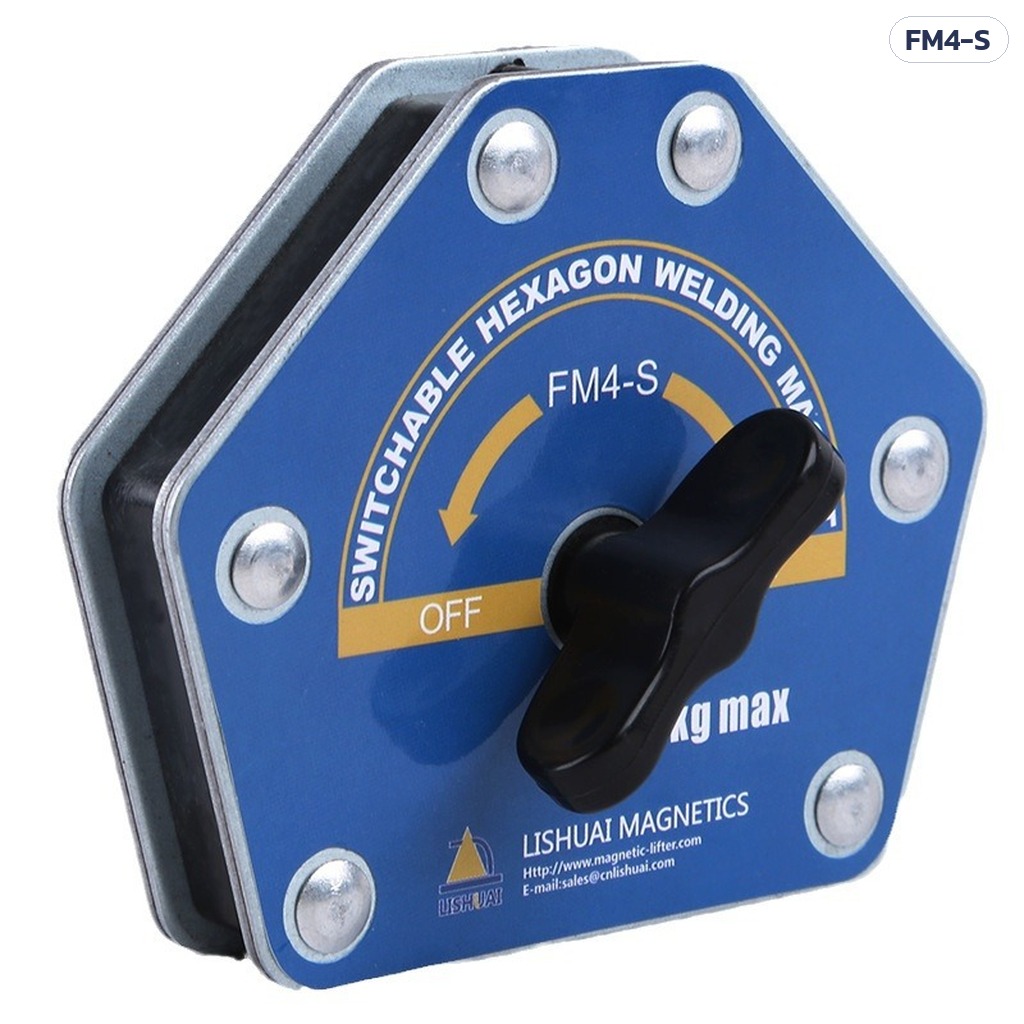

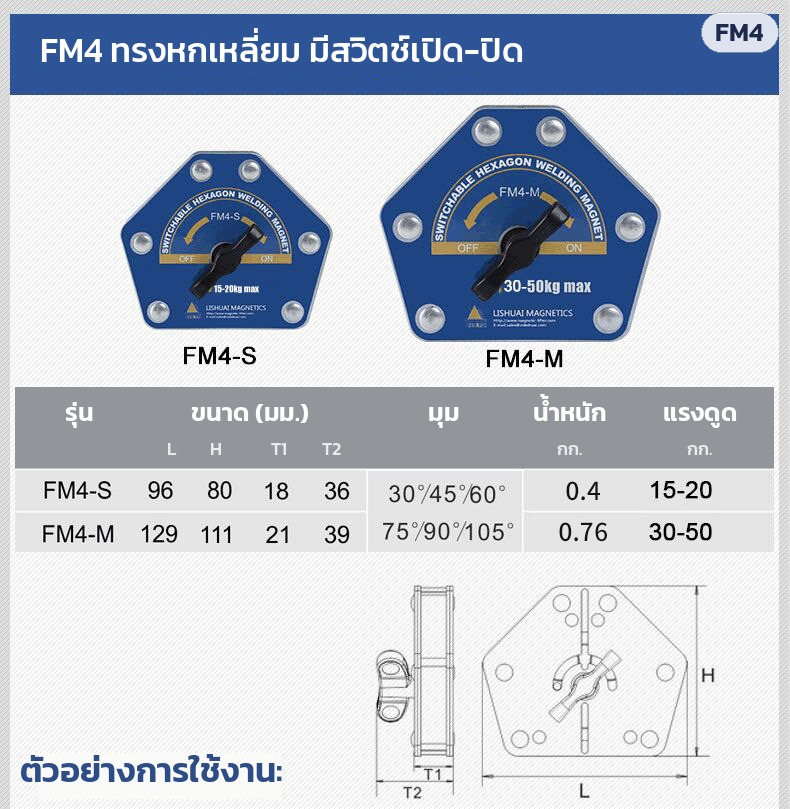

FM4 ทรงหกเหลี่ยม มีสวิตช์ (2 รุ่น) — บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 30°–105°
รุ่น / รหัสสินค้า | ขนาด | กว้าง×สูง×หนา | แรงดูด | น้ำหนัก |
|---|---|---|---|---|
FM4-S | S | 96×80 มม. หนา 18 มม. (รวมปุ่ม 36) | 15–20 กก. | ~0.4 กก. |
FM4-M | M | 129×111 มม. หนา 21 มม. (รวมปุ่ม 39) | 30–50 กก. | ~0.76 กก. |

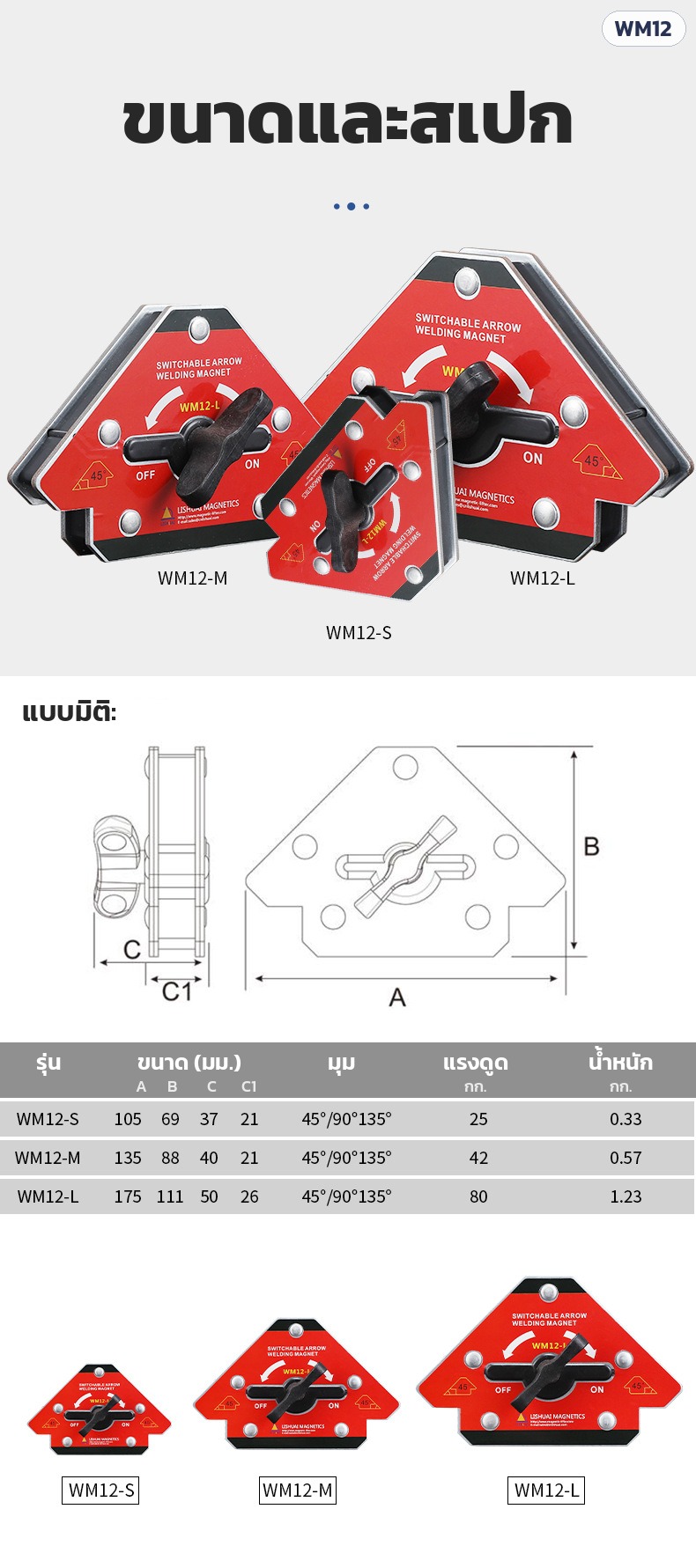

WM12 สีแดง มีสวิตช์ (3 รุ่น) — แม่เหล็กนีโอไดเมียมร่วมเฟอร์ไรต์ แรงดูดสูง · มุม 45° / 90° / 135° · ทนร้อนประมาณ 80°C
รุ่น / รหัสสินค้า | ขนาด | กว้าง×สูง×หนา | แรงดูด | น้ำหนัก |
|---|---|---|---|---|
WM12-S | S | 105×69 มม. หนา 21 มม. (รวมปุ่ม 37) | 25 กก. | ~0.33 กก. |
WM12-M | M | 135×88 มม. หนา 21 มม. (รวมปุ่ม 40) | 42 กก. | ~0.57 กก. |
WM12-L | L | 175×111 มม. หนา 26 มม. (รวมปุ่ม 50) | 80 กก. | ~1.23 กก. |
ข้อมูลสินค้า
ประเภท | แม่เหล็กจับฉาก/จับมุมสำหรับงานเชื่อม (Magnetic Welding Holder) |
ซีรีส์ | FM1 ทรงลูกศร · FM2 ทรงหกเหลี่ยม · FM3 ทรงลูกศร มีสวิตช์ · FM4 ทรงหกเหลี่ยม มีสวิตช์ · WM12 สีแดง มีสวิตช์ |
มุมใช้งาน | ทรงลูกศร 45° / 90° / 135° · ทรงหกเหลี่ยม 30° / 45° / 60° / 75° / 90° / 105° |
แรงดูด | 12.5–80 กก. ตามรุ่น (แรงดึงหลุดสูงสุด วัดบนแผ่นเหล็กหนาผิวเรียบ) |
ขนาด | 63×52 มม. (FM2-XS) ถึง 198×136 มม. (FM1-L) |
โครงสร้าง | แผ่นหน้าเหล็กพ่นสี + แผ่นข้างเหล็กชุบซิงค์ 2 ชั้น · แกนแม่เหล็กเฟอร์ไรต์ (WM12 เฟอร์ไรต์ + นีโอไดเมียม) |
ความร้อนใช้งาน | ซีรีส์ FM ประมาณ 250°C · WM12 ประมาณ 80°C |
จำนวนรุ่น | 16 รุ่น (รุ่น XS ขายเป็นชุด 2 / 4 ชิ้น) |
จุดเด่น
- ได้มุมแม่นยำ — ขอบตัดมุมสำเร็จ 45° / 90° / 135° (ทรงหกเหลี่ยมได้ถึง 6 มุม) ตั้งเข้ามุมแป๊บได้ฉากทันที

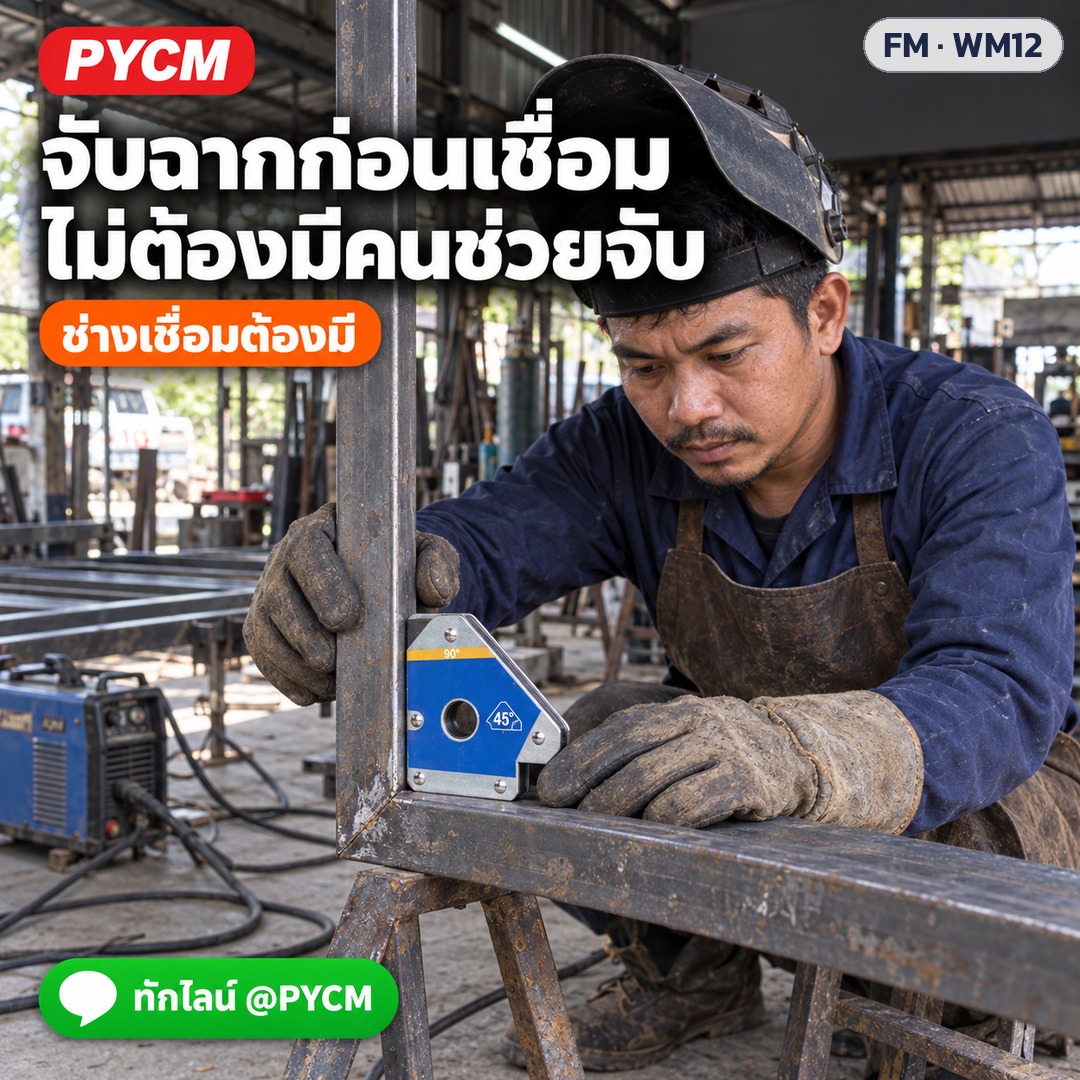

- ทำงานคนเดียวได้ — แม่เหล็กยึดชิ้นงานไว้ให้ ไม่ต้องมีคนช่วยจับระหว่างเชื่อมแต้ม

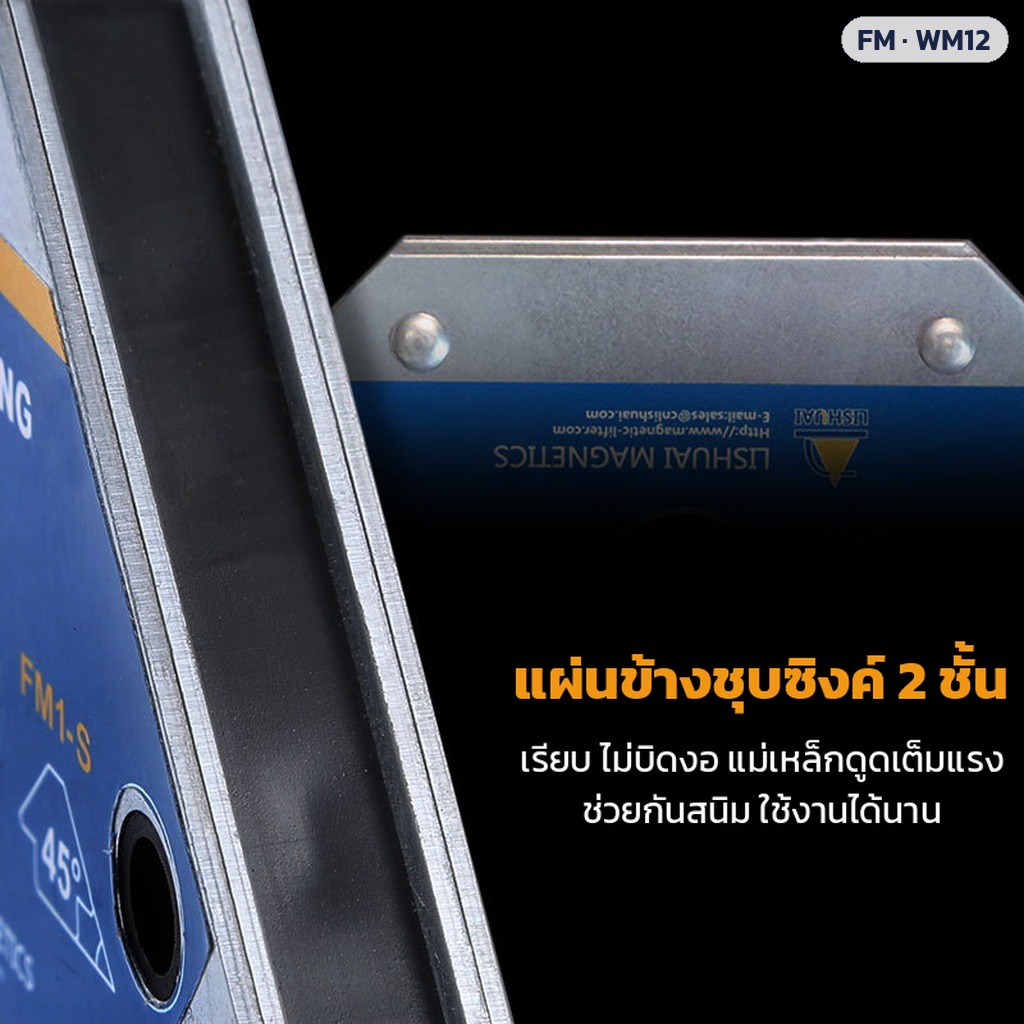

- แผ่นข้างชุบซิงค์ 2 ชั้น — เรียบ ไม่บิดงอ แม่เหล็กแนบชิ้นงานเต็มหน้า ช่วยกันสนิม

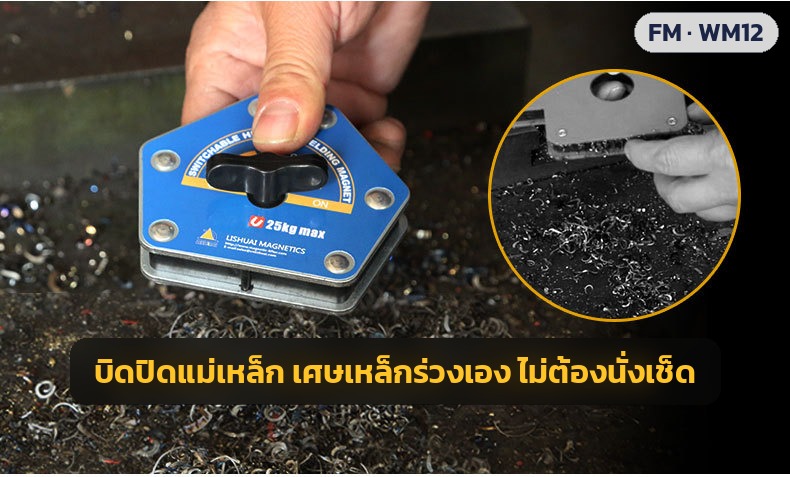

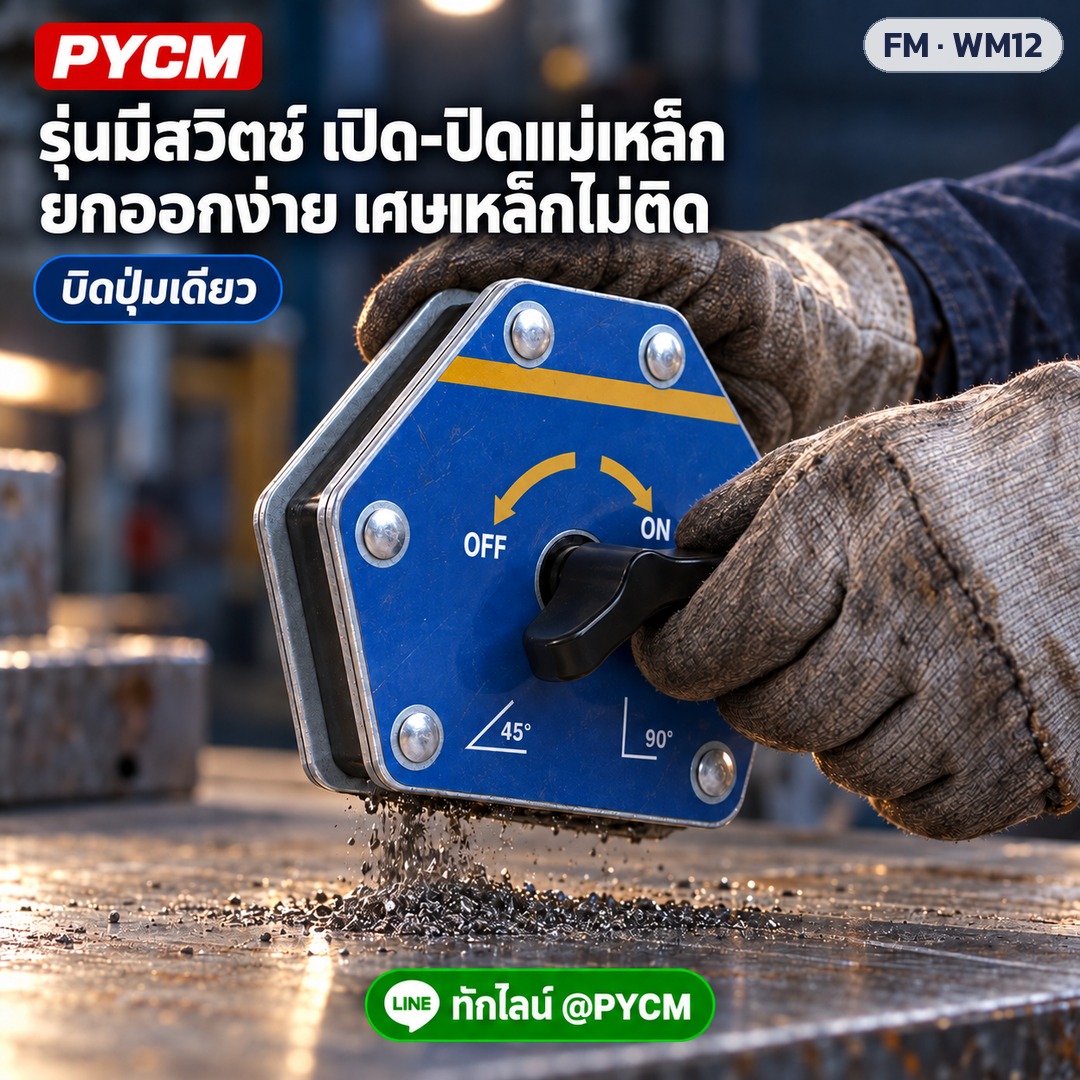

- รุ่นมีสวิตช์ (FM3 / FM4 / WM12) — บิดปุ่มไปที่ OFF ตัดแรงดูด ยกออกง่าย เศษเหล็กที่ติดฐานร่วงเอง

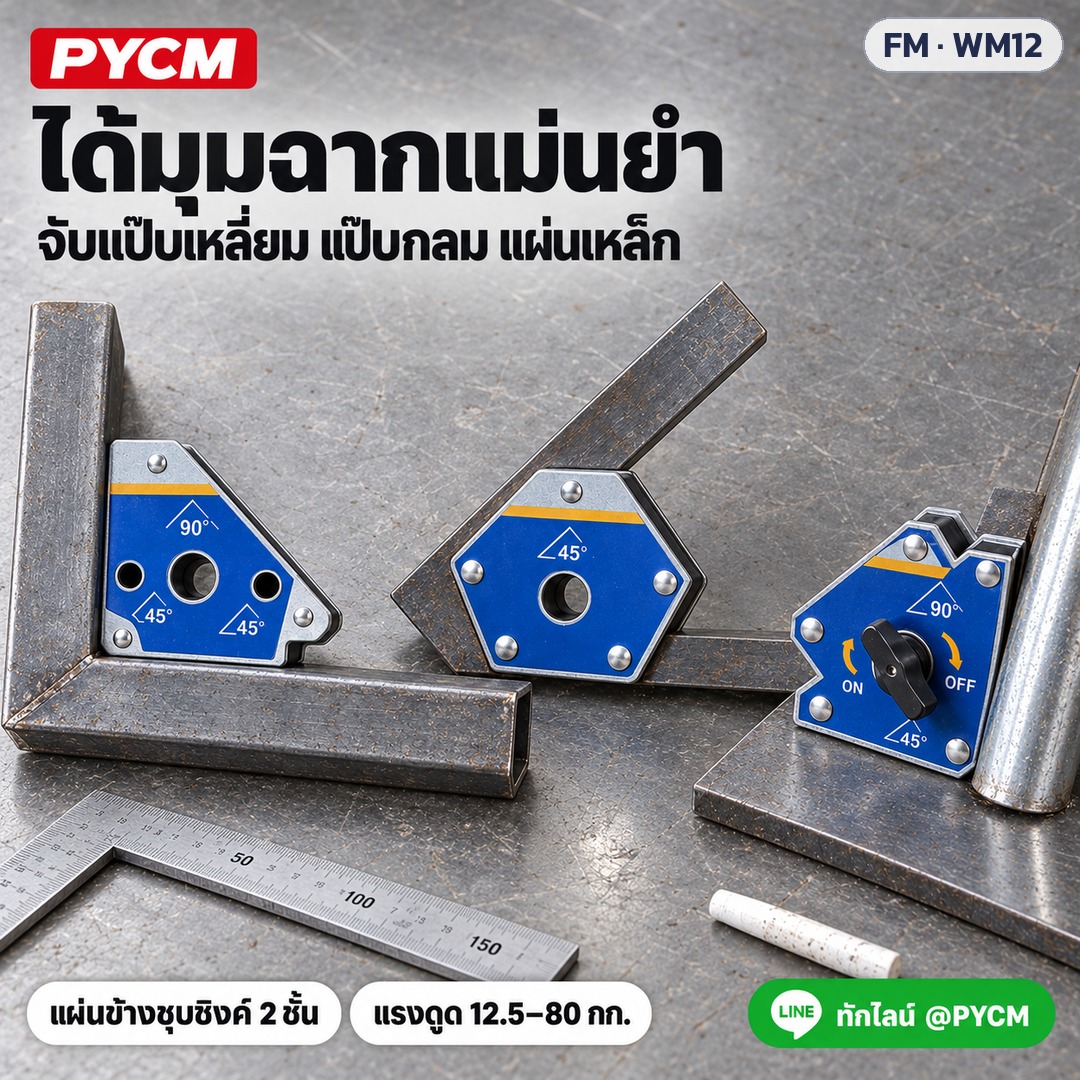

- จับได้หลายแบบ — แป๊บเหลี่ยม แป๊บกลม เหล็กฉาก และแผ่นเหล็ก

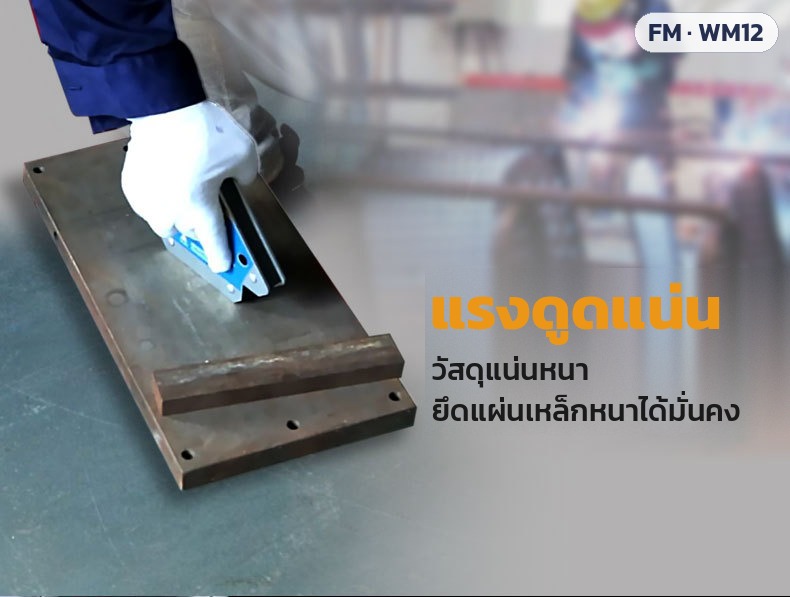

- มีหลายขนาด — ตั้งแต่ XS ตัวเล็กพกง่าย ถึง L แรงดูด 75–80 กก. สำหรับชิ้นงานใหญ่
เลือกรุ่นอย่างไร
- ทรงลูกศร (FM1 / FM3 / WM12) — งานมุมฉาก 90° และ 45° / 135° เป็นหลัก เช่น กรอบประตู รั้ว ชั้นวาง

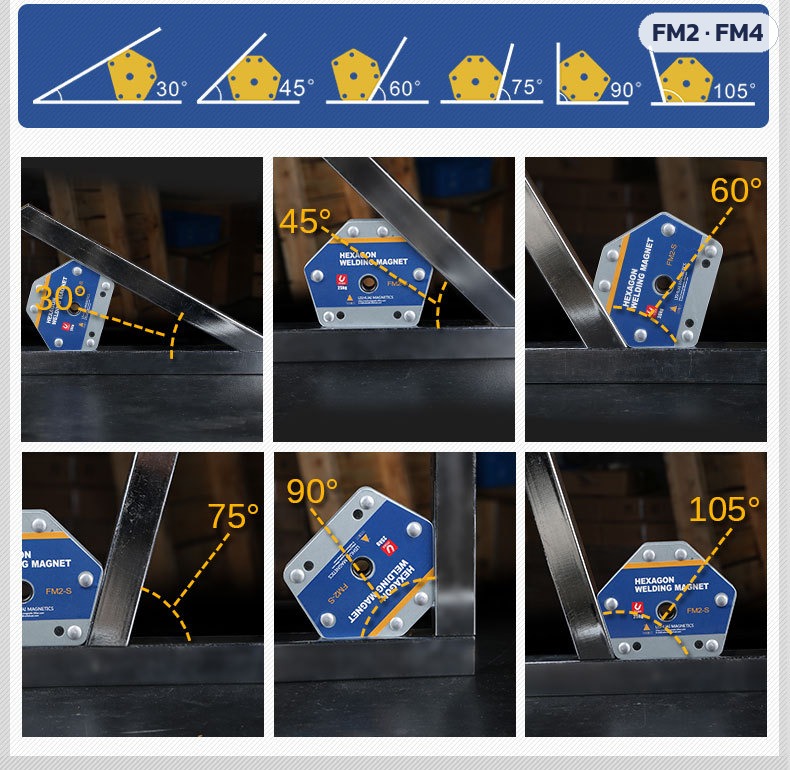

- ทรงหกเหลี่ยม (FM2 / FM4) — ได้ 6 มุม 30°–105° เหมาะงานโครงหลังคา โครงที่มีมุมเอียงหลายแบบ

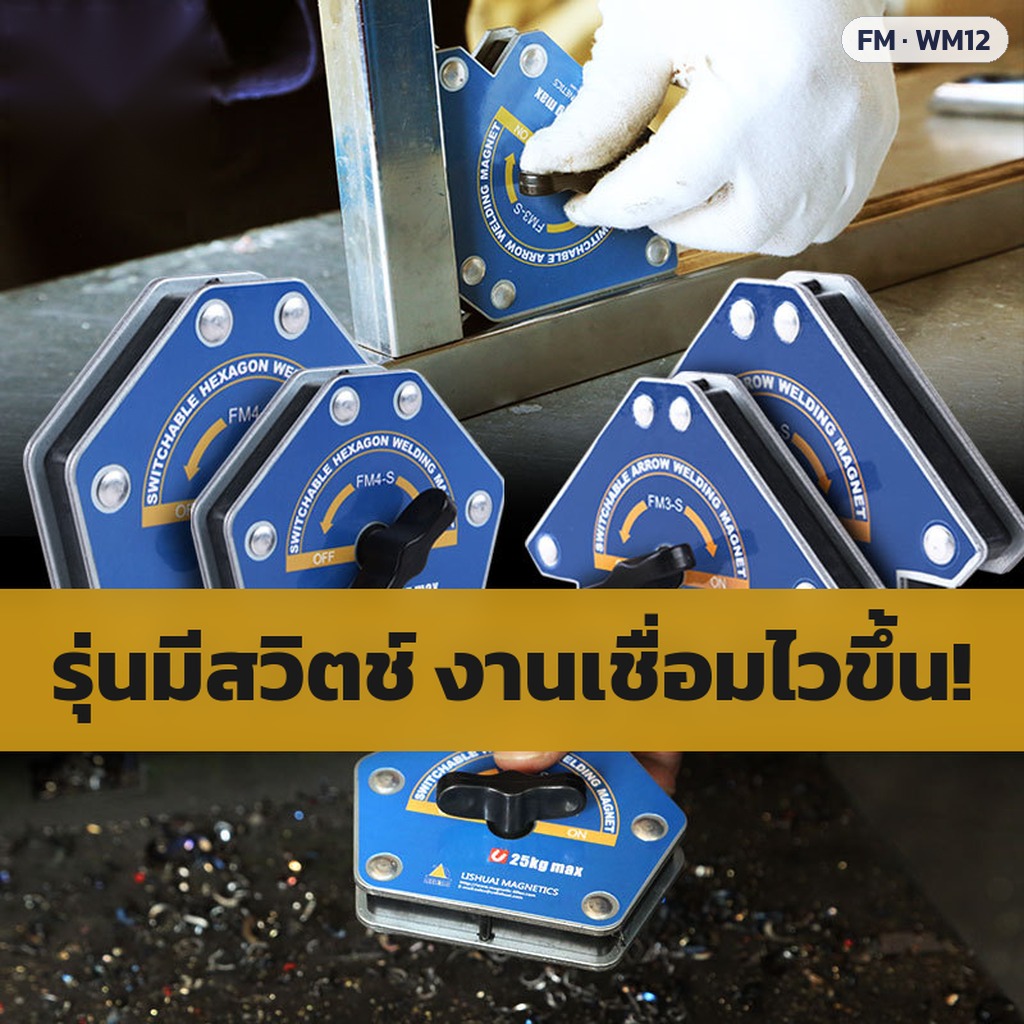

- รุ่นมีสวิตช์ — งานที่ต้องย้ายแม่เหล็กบ่อย หรือหน้างานมีเศษเหล็กเยอะ บิด OFF แล้วยกออกง่าย
- ขนาด — XS แป๊บเล็ก งานละเอียด · S / M งานแป๊บทั่วไป · L และ WM12-L ชิ้นงานใหญ่ เหล็กหนา

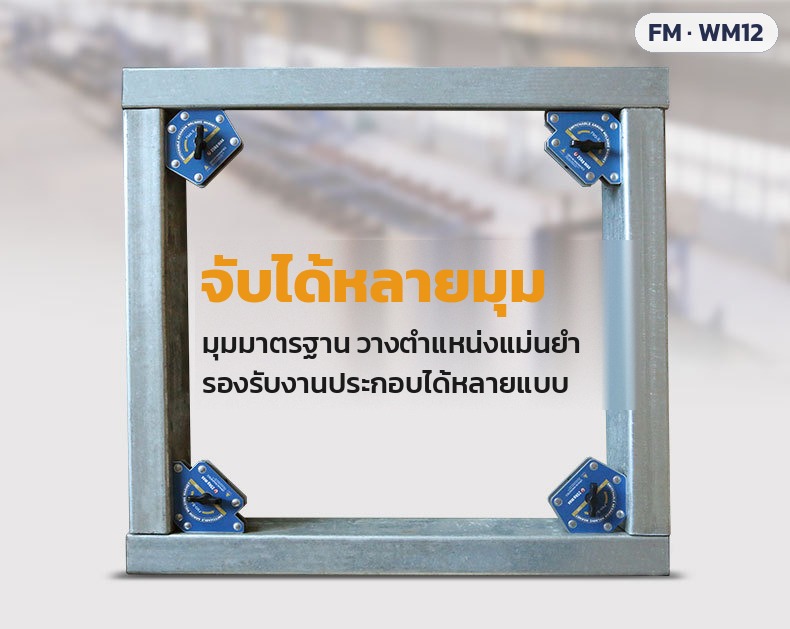

- จำนวน — งานกรอบสี่เหลี่ยมนิยมใช้ 2–4 ตัว ยึดหลายมุมพร้อมกัน
วิธีใช้งาน
- เช็ดผิวชิ้นงานและผิวแม่เหล็กให้สะอาด ไม่มีเศษเหล็ก สะเก็ดเชื่อม หรือคราบน้ำมัน
- วางชิ้นงานให้เข้ามุมที่ต้องการก่อน แล้วตั้งแม่เหล็กเข้าที่มุมด้านใน ให้ขอบแม่เหล็กแนบผนังชิ้นงานทั้งสองด้าน
- รุ่นมีสวิตช์: วางแม่เหล็กตอนปุ่มอยู่ที่ OFF แล้วบิดไปที่ ON ให้สุด
- ตรวจมุมด้วยฉากอีกครั้ง แล้วเชื่อมแต้มด้านนอก ห่างจากตัวแม่เหล็ก
- ถอดแม่เหล็กออก (รุ่นสวิตช์บิดไปที่ OFF ก่อน) แล้วจึงเชื่อมเต็มแนว
เหมาะกับ
- ช่างเชื่อม ช่างเหล็ก — งานประตู รั้ว หลังคา โครงเหล็ก ชั้นวาง โต๊ะ ขาตั้ง
- อู่ซ่อม โรงงาน ไลน์ประกอบ — จับยึดชิ้นงานชั่วคราวก่อนเชื่อม เจาะ ทำเครื่องหมาย

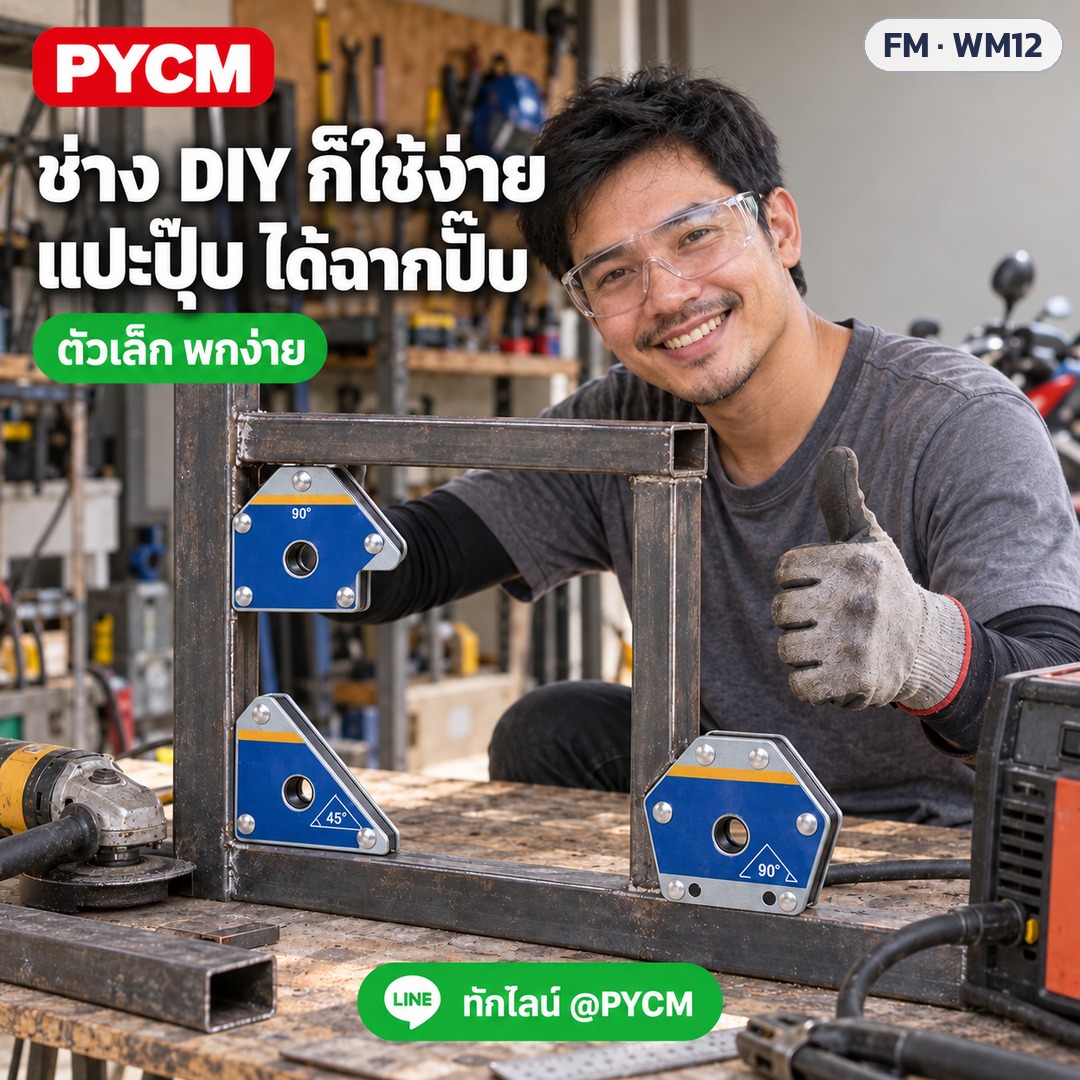

- ช่าง DIY ที่บ้าน — ประกอบชั้นเหล็ก โครงแป๊บเหลี่ยมคนเดียวได้
- ใช้เป็นฉากตรวจมุม 45° / 90° แบบเร็วหน้างาน
ข้อควรระวัง
- แม่เหล็กแรงสูง ระวังนิ้วหนีบระหว่างแม่เหล็กกับชิ้นงาน หรือแม่เหล็กด้วยกัน
- เก็บให้ห่างผู้ใช้เครื่องกระตุ้นหัวใจ บัตรแถบแม่เหล็ก โทรศัพท์ และอุปกรณ์อิเล็กทรอนิกส์
- ห้ามเชื่อมทับตัวแม่เหล็ก · แม่เหล็กใกล้แนวเชื่อมอาจทำให้อาร์กเบี่ยง ให้ขยับออกหรือย้ายสายดิน
- ใช้จับยึดชั่วคราวเท่านั้น ห้ามใช้ยกหรือแขวนของหนัก
- รุ่น WM12 ทนร้อนประมาณ 80°C อย่าวางชิดแนวเชื่อม
คำถามที่พบบ่อย
ควรเลือกรุ่นไหน?
งานแป๊บเล็ก-กลางทั่วไปใช้ขนาด S/M · ชิ้นงานใหญ่หรือเหล็กหนาใช้ L หรือ WM12 · ต้องการถอดเร็ว เศษเหล็กไม่ติด เลือกรุ่นมีสวิตช์ (FM3 / FM4 / WM12)
ทรงลูกศรกับทรงหกเหลี่ยมต่างกันอย่างไร?
ทรงลูกศรได้ 45° / 90° / 135° ทรงหกเหลี่ยมได้ 6 มุม 30°–105° เหมาะงานโครงที่มีมุมเอียงหลายแบบ
จับอะลูมิเนียมหรือสแตนเลสได้ไหม?
แม่เหล็กดูดเฉพาะเหล็กที่แม่เหล็กดูดติด อะลูมิเนียมและสแตนเลสบางชนิดดูดไม่ติด
แรงดูดที่ระบุวัดอย่างไร?
เป็นแรงดึงหลุดสูงสุดบนแผ่นเหล็กหนาผิวเรียบ ชิ้นงานบาง ผิวสนิม/มีสี หรือแป๊บกลม แรงดูดจะลดลง
รุ่น XS ซื้อแยกชิ้นได้ไหม?
รุ่น XS ขายเป็นชุด 2 ชิ้น หรือ 4 ชิ้น
สั่งหลายชิ้น/ขายส่งได้ไหม?
ได้ ทักไลน์ @PYCM หรือโทร 02-114-7416 ต่อ 2
มีคู่มือภาษาไทยไหม?
มี คู่มือการใช้งานฉบับภาษาไทย
ดูคลิปสินค้า — https://youtu.be/2uS6ikpSbsY
ดูคลิป TikTok — https://tiktok.com/@zdetai1990/video/7691574915262090502
สอบถามและสั่งซื้อ — สอบถาม / สั่งซื้อ LINE @PYCM โทร 02-114-7416 ต่อ 2 · บริษัท ปัญญาเคมีภัณฑ์ จำกัด · www.panyachemipan.com
