ท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน สแตนเลส 304 ฮีตเตอร์ต้มน้ำ ถังน้ำร้อน บอยเลอร์ 220V 380V 3–60 kW พร้อมตู้ควบคุมอุณหภูมิ

รายละเอียดสินค้า

ท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน สแตนเลส 304 รุ่น FHT / FHC — ฮีตเตอร์จุ่มน้ำ ท่อฮีตเตอร์หน้าแปลน ต้มน้ำในถัง ท่อเปล่าและชุดพร้อมตู้ควบคุมอุณหภูมิ 28 รุ่น (220V / 380V · 3–60 kW)

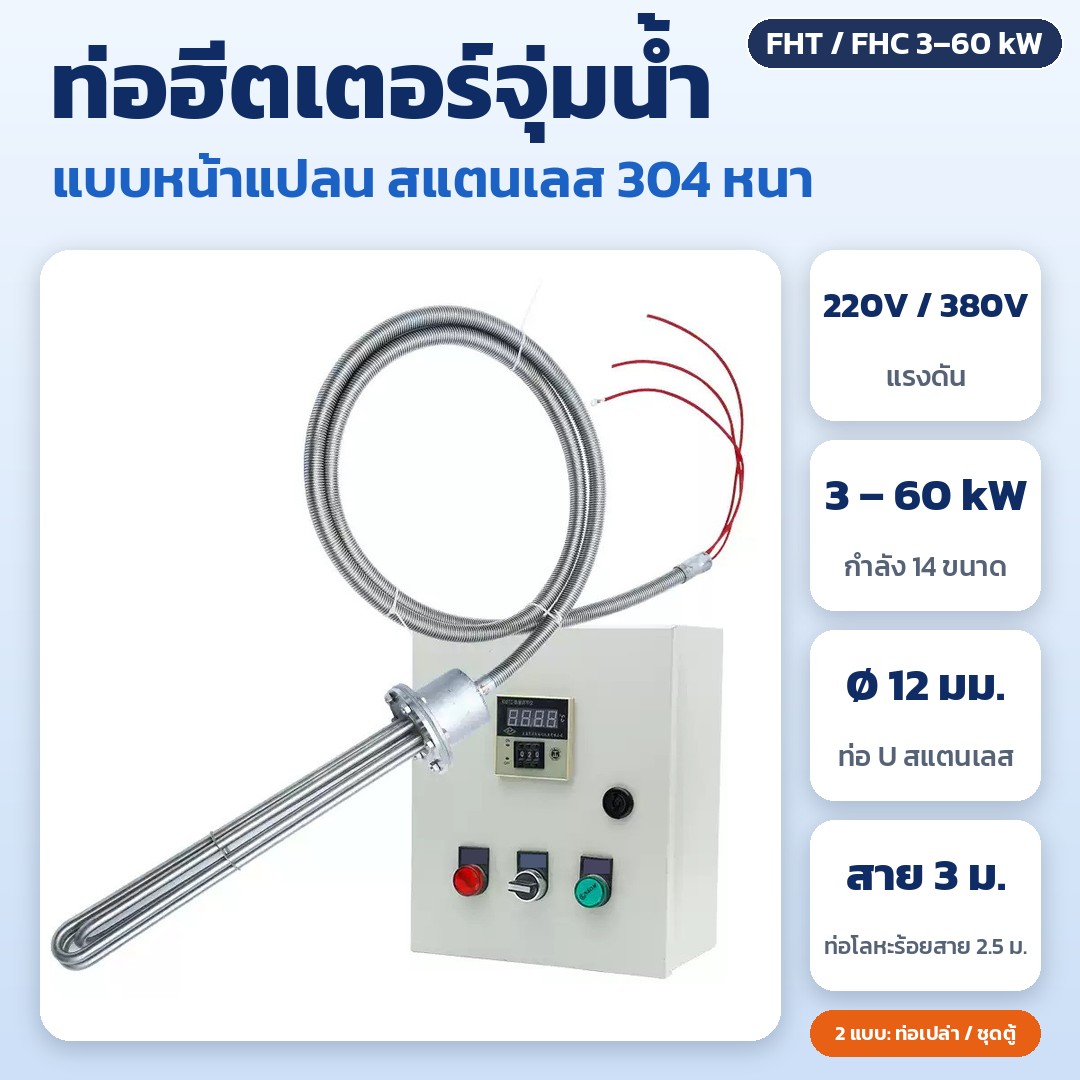

ท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน สแตนเลส 304 220V / 380V 3–60 kW แบบท่อเปล่า และแบบชุดพร้อมตู้ควบคุมอุณหภูมิ คือท่อฮีตเตอร์ไฟฟ้าสำหรับต้มน้ำและอุ่นน้ำในถัง ติดตั้งโดยยึดหน้าแปลนเข้ากับผนังถัง ให้ท่อสแตนเลสรูปตัว U ยื่นจมอยู่ในน้ำ เมื่อจ่ายไฟ ท่อให้ความร้อนแบบความต้านทานถ่ายเทความร้อนสู่น้ำรอบท่อ ใช้ได้กับถังน้ำสแตนเลส ถังเก็บน้ำ บอยเลอร์ หม้อต้ม ถังน้ำร้อนของระบบปั๊มความร้อน หม้อต้มสองชั้น และบ่อ/อ่างเลี้ยงสัตว์น้ำ (ตามภาพผู้ผลิต)

สินค้านี้มีให้เลือก 28 รุ่น จาก 3 ตัวเลือกหลัก ได้แก่ ประเภท (ท่อฮีตเตอร์เปล่า FHT หรือชุดพร้อมตู้ควบคุมอุณหภูมิ FHC) แรงดันไฟ (220V หรือ 380V) และ กำลัง (3 · 6 · 9 · 12 · 15 · 18 · 20 · 25 · 30 · 40 · 50 · 60 kW) โดยรุ่น 220V มี 3 / 6 / 9 kW ส่วนรุ่น 380V มี 6 ถึง 60 kW รหัสสินค้า 34929–34956 ใช้แจ้งตอนสอบถามหรือสั่งซื้อได้ทันที

คลิปแนะนำท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน สแตนเลส 304 รุ่น FHT / FHC พากย์ไทย · ภาพในคลิปเป็นภาพสินค้าและการใช้งานจริง · เสียงบรรยายสร้างด้วย AI

จุดเด่นของท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน FHT / FHC

• เลือกได้ 2 แบบ — ท่อฮีตเตอร์เปล่าสำหรับต่อกับตู้ควบคุมที่มีอยู่ หรือแบบชุดพร้อมตู้ควบคุมอุณหภูมิที่มีจอดิจิทัล ไม่ต้องหาตู้แยก
• กำลังไฟ 3–60 kW — ตั้งแต่ 220V 3 kW ถึง 380V 60 kW รวม 14 ขนาดกำลัง เลือกให้พอดีกับปริมาณน้ำและเวลาที่ต้องการ
• สแตนเลส 304 หนา (ตามผู้ผลิตระบุ) — ท่อและหน้าแปลนสแตนเลส ทนการใช้งานแช่น้ำ ล้างตะกรันได้ง่ายกว่าท่อผิวหยาบ

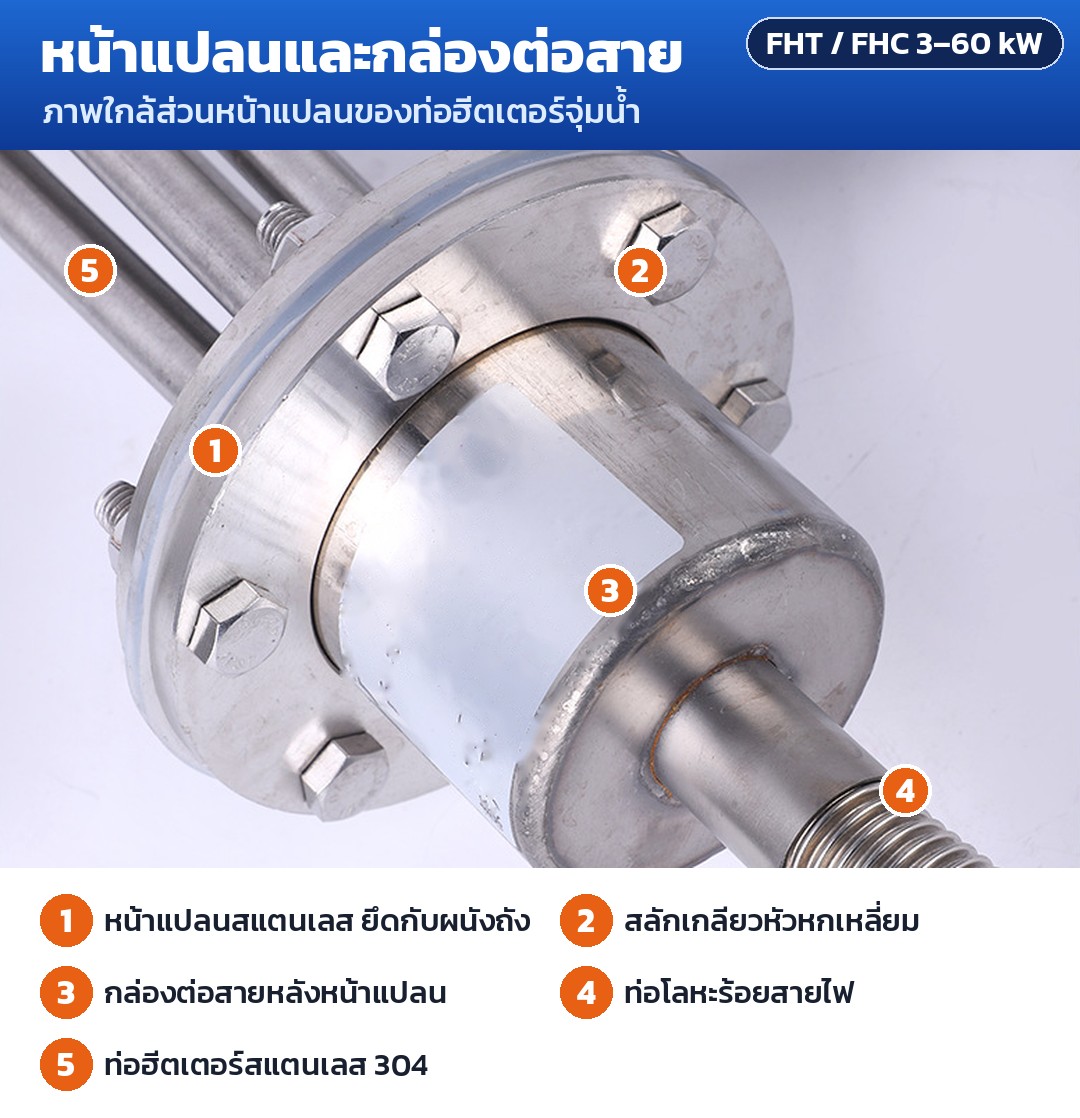

• ติดตั้งด้วยหน้าแปลน — ยึดหน้าแปลนเข้ากับผนังถังด้วยสลักเกลียว ท่อจมอยู่ในน้ำ ถอดออกมาตรวจ/ล้างตะกรันได้
• สายไฟร้อยท่อโลหะอ่อน — สายไฟยาว 3 ม. ร้อยท่อโลหะอ่อน 2.5 ม. ป้องกันสายไฟจากการกระแทกและความร้อน
• ใช้ได้หลายงาน — ถังน้ำสแตนเลส ถังเก็บน้ำ บอยเลอร์/หม้อต้ม ถังน้ำร้อนระบบปั๊มความร้อน หม้อต้มสองชั้น บ่อ/อ่างเลี้ยงสัตว์น้ำ (ตามภาพผู้ผลิต)

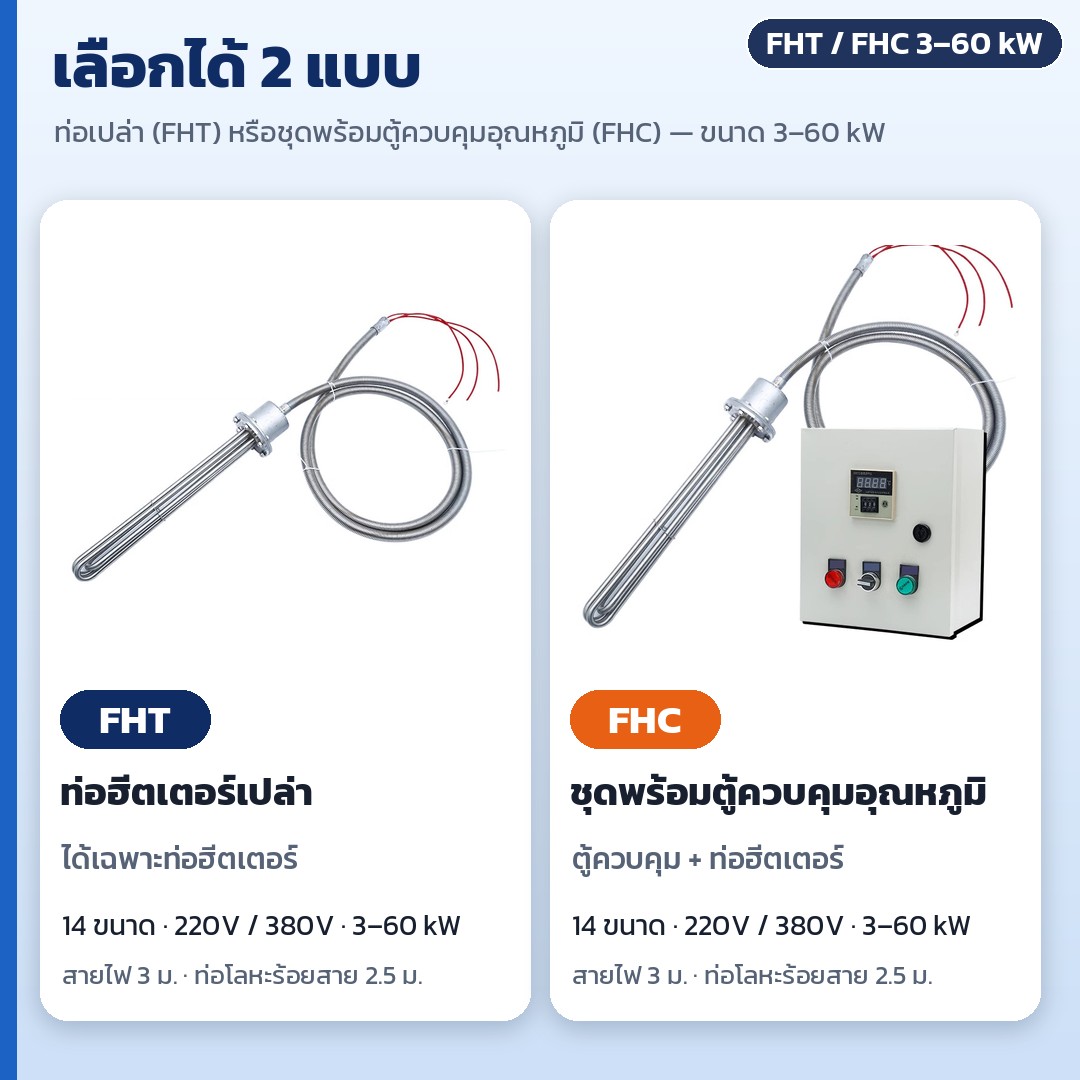

ท่อเปล่า (FHT) หรือชุดพร้อมตู้ควบคุม (FHC) เลือกแบบไหน

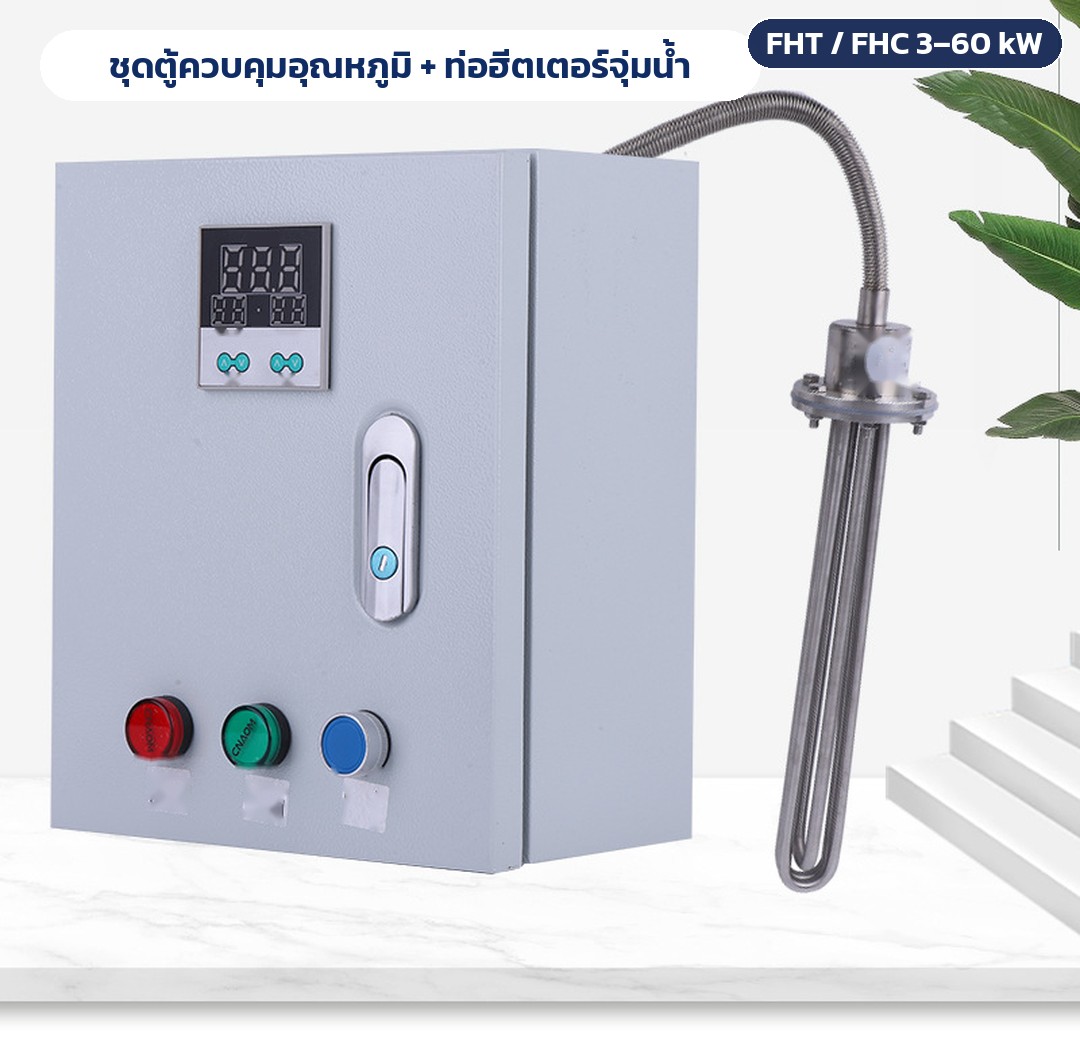

ทั้งสองแบบใช้ท่อฮีตเตอร์หน้าแปลนโครงสร้างเดียวกัน ต่างกันที่ตู้ควบคุมอุณหภูมิ แบบท่อเปล่า (FHT) เหมาะกับงานที่มีตู้ควบคุมหรือระบบควบคุมไฟอยู่แล้ว ส่วนแบบชุด (FHC) มีตู้ควบคุมโลหะสีขาวเทาที่มีจอดิจิทัลแสดงอุณหภูมิ ไฟสัญญาณ และสวิตช์มาในชุด (ตามภาพผู้ผลิต) ต่อใช้งานได้สะดวกกว่า

หัวข้อท่อเปล่า (FHT)ชุดพร้อมตู้ควบคุม (FHC)ที่ได้รับท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน พร้อมสายไฟยาว 3 ม. ร้อยท่อโลหะอ่อน 2.5 ม.ท่อฮีตเตอร์ + ตู้ควบคุมอุณหภูมิ (จอดิจิทัล ไฟสัญญาณ สวิตช์)ตู้ควบคุมไม่มี ต้องมีตู้/คอนแทคเตอร์เอง หรือให้ช่างไฟจัดทำมีมาในชุด ต่อใช้งานได้ง่ายกว่าเหมาะกับงานที่มีตู้ควบคุมหรือระบบควบคุมอยู่แล้วงานที่ยังไม่มีตู้ควบคุม ต้องการชุดเดียวจบขนาดกำลังที่มี14 ขนาด: 220V 3 / 6 / 9 kW · 380V 6–60 kW14 ขนาด: 220V 3 / 6 / 9 kW · 380V 6–60 kW

สำหรับแบบชุด FHC ผู้ผลิตไม่ได้ระบุข้อมูลท่อแยก จึงใช้ข้อมูลของรุ่นท่อเปล่ากำลังเท่ากันเป็นข้อมูลอ้างอิง ขนาดและอุปกรณ์ในตู้ควบคุม รวมถึงหัววัดอุณหภูมิ ให้สอบถามฝ่ายขายเพื่อยืนยันก่อนสั่งซื้อ

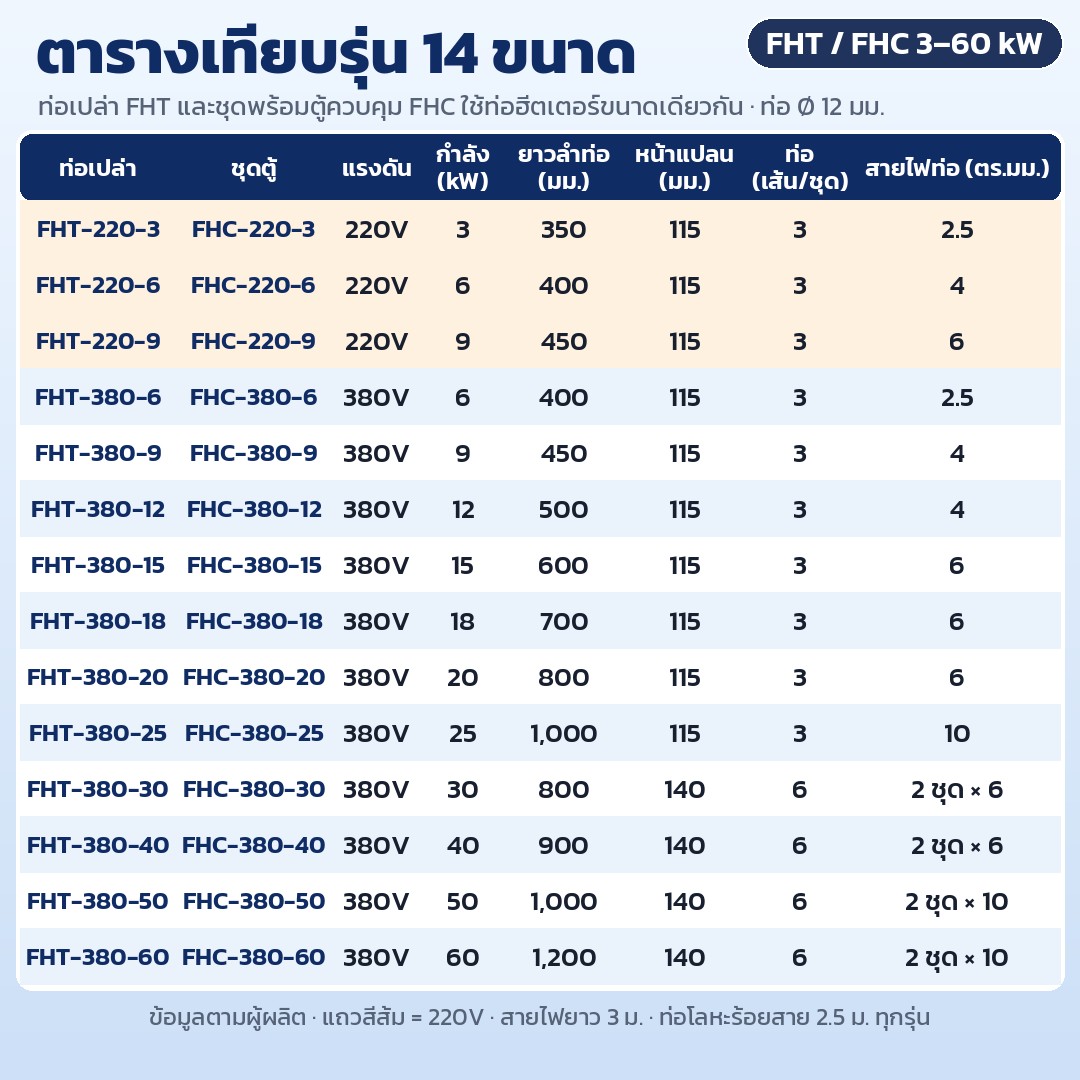

ตารางเทียบ 14 ขนาดกำลัง — แรงดัน 220V

รุ่น 220V มี 3 ขนาดกำลัง ตัวเลขในวงเล็บคือรหัสสินค้า ขนาดลำท่อและหน้าแปลนเป็นข้อมูลตามผู้ผลิต ระบบต่อไฟของรุ่น 220V (เฟสเดียวหรือสามเฟส) ผู้ผลิตไม่ได้ระบุ ให้สอบถามฝ่ายขายและให้ช่างไฟตรวจก่อนติดตั้ง

กำลังลำท่อ · หน้าแปลน · จำนวนท่อรหัสสินค้า (ท่อเปล่า / ชุดพร้อมตู้)220V 3 kWยาว 350 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-220-3 (34929) / FHC-220-3 (34943)220V 6 kWยาว 400 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-220-6 (34930) / FHC-220-6 (34944)220V 9 kWยาว 450 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-220-9 (34931) / FHC-220-9 (34945)

ตารางเทียบ 14 ขนาดกำลัง — แรงดัน 380V

รุ่น 380V มี 11 ขนาดกำลัง ตั้งแต่ 6 ถึง 60 kW ตั้งแต่ 30 kW ขึ้นไปใช้หน้าแปลน 140 มม. และท่อ 6 เส้นต่อชุด ส่วนรุ่นที่ต่ำกว่านั้นใช้หน้าแปลน 115 มม. ท่อ 3 เส้นต่อชุด

กำลังลำท่อ · หน้าแปลน · จำนวนท่อรหัสสินค้า (ท่อเปล่า / ชุดพร้อมตู้)380V 6 kWยาว 400 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-6 (34932) / FHC-380-6 (34946)380V 9 kWยาว 450 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-9 (34933) / FHC-380-9 (34947)380V 12 kWยาว 500 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-12 (34934) / FHC-380-12 (34948)380V 15 kWยาว 600 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-15 (34935) / FHC-380-15 (34949)380V 18 kWยาว 700 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-18 (34936) / FHC-380-18 (34950)380V 20 kWยาว 800 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-20 (34937) / FHC-380-20 (34951)380V 25 kWยาว 1000 มม. · หน้าแปลน 115 มม. · 3 เส้น/ชุดFHT-380-25 (34938) / FHC-380-25 (34952)380V 30 kWยาว 800 มม. · หน้าแปลน 140 มม. · 6 เส้น/ชุดFHT-380-30 (34939) / FHC-380-30 (34953)380V 40 kWยาว 900 มม. · หน้าแปลน 140 มม. · 6 เส้น/ชุดFHT-380-40 (34940) / FHC-380-40 (34954)380V 50 kWยาว 1000 มม. · หน้าแปลน 140 มม. · 6 เส้น/ชุดFHT-380-50 (34941) / FHC-380-50 (34955)380V 60 kWยาว 1200 มม. · หน้าแปลน 140 มม. · 6 เส้น/ชุดFHT-380-60 (34942) / FHC-380-60 (34956)

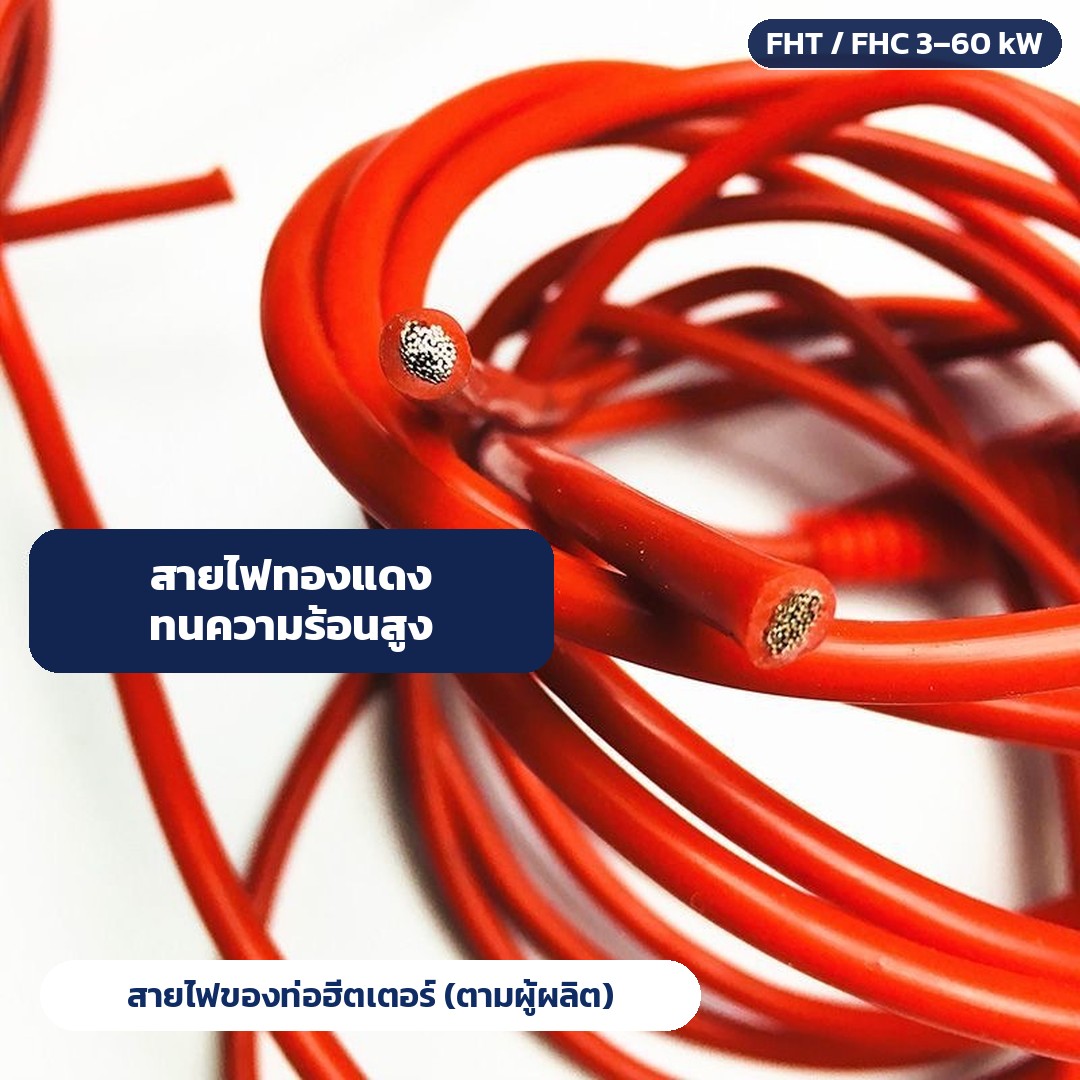

ขนาดสายไฟของท่อตามกำลัง

สายไฟของท่อมีขนาดใหญ่ขึ้นตามกำลัง ตั้งแต่ 2.5 ถึง 10 ตร.มม. (รุ่น 30–60 kW ใช้ 2 ชุด ชุดละ 6 หรือ 10 ตร.มม.) สายไฟยาว 3 ม. ร้อยท่อโลหะอ่อนยาว 2.5 ม. ขนาดสายด้านตู้ไฟและเบรกเกอร์ให้ช่างไฟคำนวณตามกำลังและแรงดันของรุ่นที่เลือก (คำแนะนำทั่วไป) ดูตารางเทียบรุ่นฉบับเต็มในคู่มือภาษาไทย

เลือกกำลัง (kW) ให้พอดีกับถัง

กำลังไฟที่เหมาะขึ้นกับปริมาณน้ำในถัง อุณหภูมิที่ต้องการ และเวลาที่ต้องการให้น้ำร้อน ยิ่งน้ำมากหรือต้องการให้ร้อนเร็วก็ต้องใช้กำลังสูงขึ้น คำแนะนำทั่วไป: ถังขนาดเล็กหรือใช้อุ่นน้ำทั่วไปเลือกกำลังต่ำ ส่วนถังขนาดใหญ่หรืองานต่อเนื่องในโรงงานควรเลือกกำลังสูงและใช้ไฟ 380V และต้องตรวจว่าสายไฟ เบรกเกอร์ และกำลังไฟที่หน้างานรองรับได้ ผู้ผลิตไม่ได้ระบุเวลาต้มน้ำของแต่ละรุ่น ขึ้นกับปริมาณน้ำ ฉนวนถัง และอุณหภูมิน้ำเริ่มต้น ให้แจ้งขนาดถังและงานที่ใช้กับฝ่ายขายทาง LINE @PYCM เพื่อช่วยเลือกรุ่น

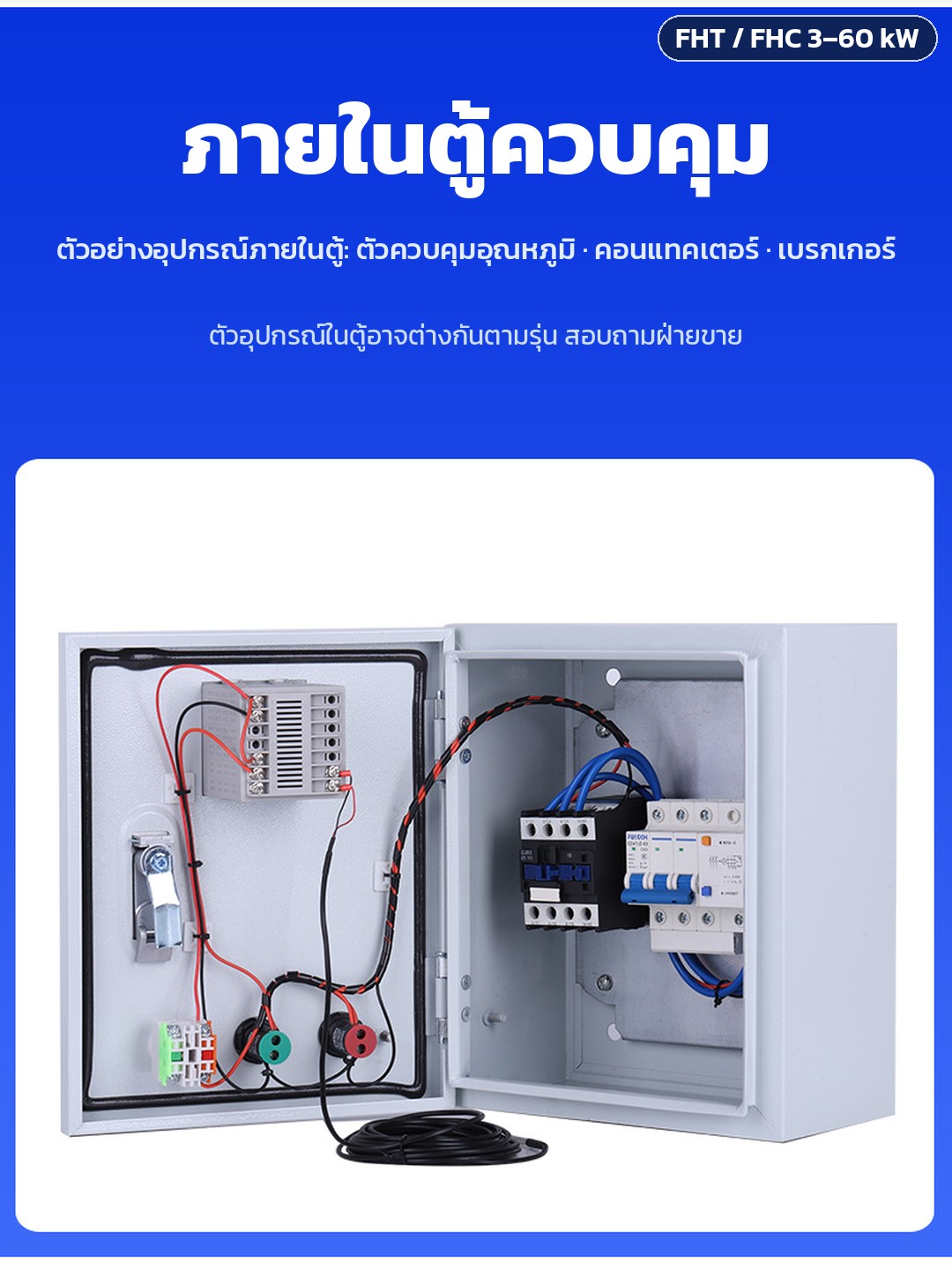

ภายในตู้ควบคุมอุณหภูมิ (แบบชุด FHC)

ตัวอย่างภายในตู้ควบคุมจากภาพผู้ผลิต มีตัวควบคุมอุณหภูมิ คอนแทคเตอร์ เบรกเกอร์ และไฟสัญญาณ อุปกรณ์ภายในตู้อาจต่างกันตามรุ่น ขนาดตู้ ยี่ห้อ และรุ่นของอุปกรณ์ในตู้ผู้ผลิตไม่ได้ระบุ สอบถามฝ่ายขายก่อนสั่งซื้อ

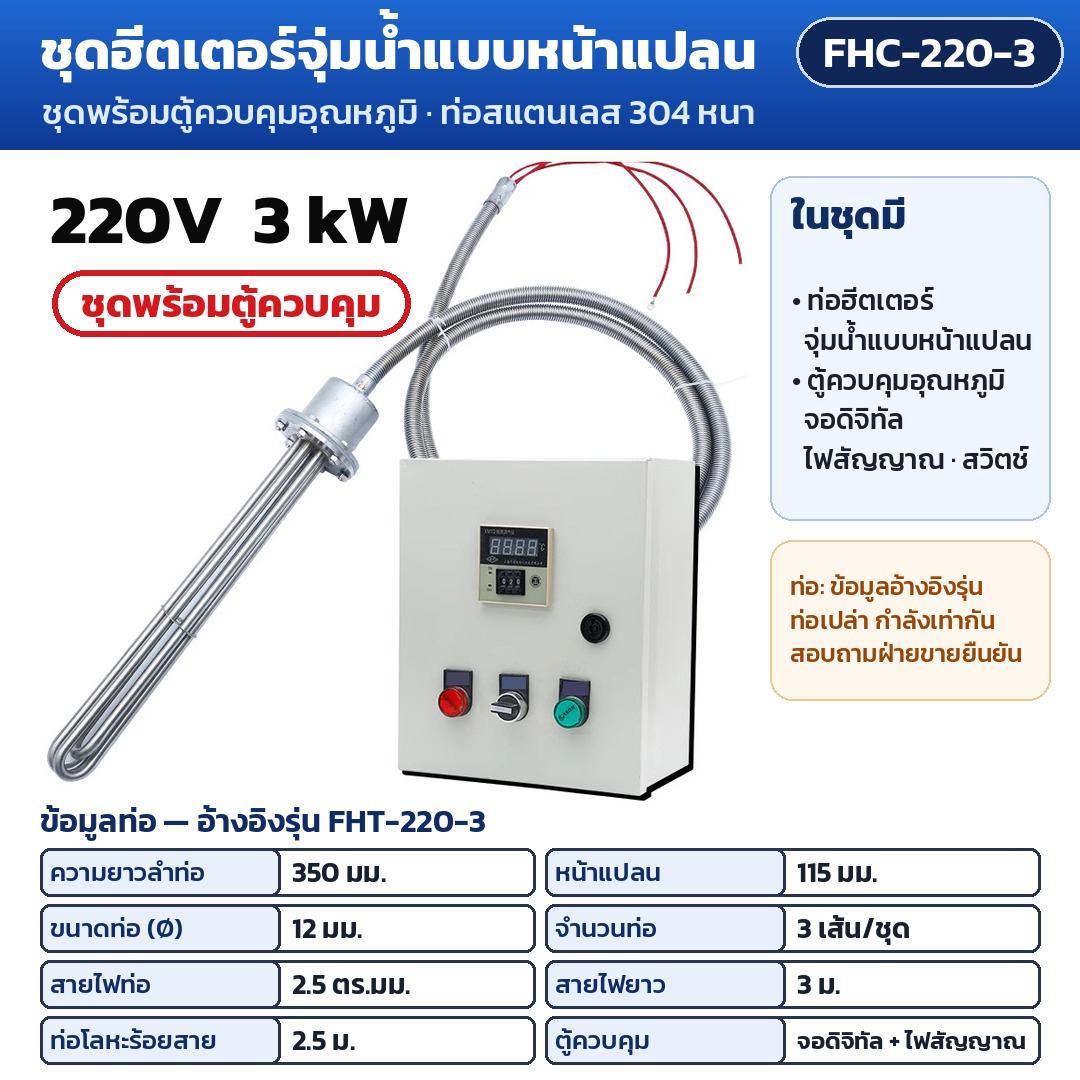

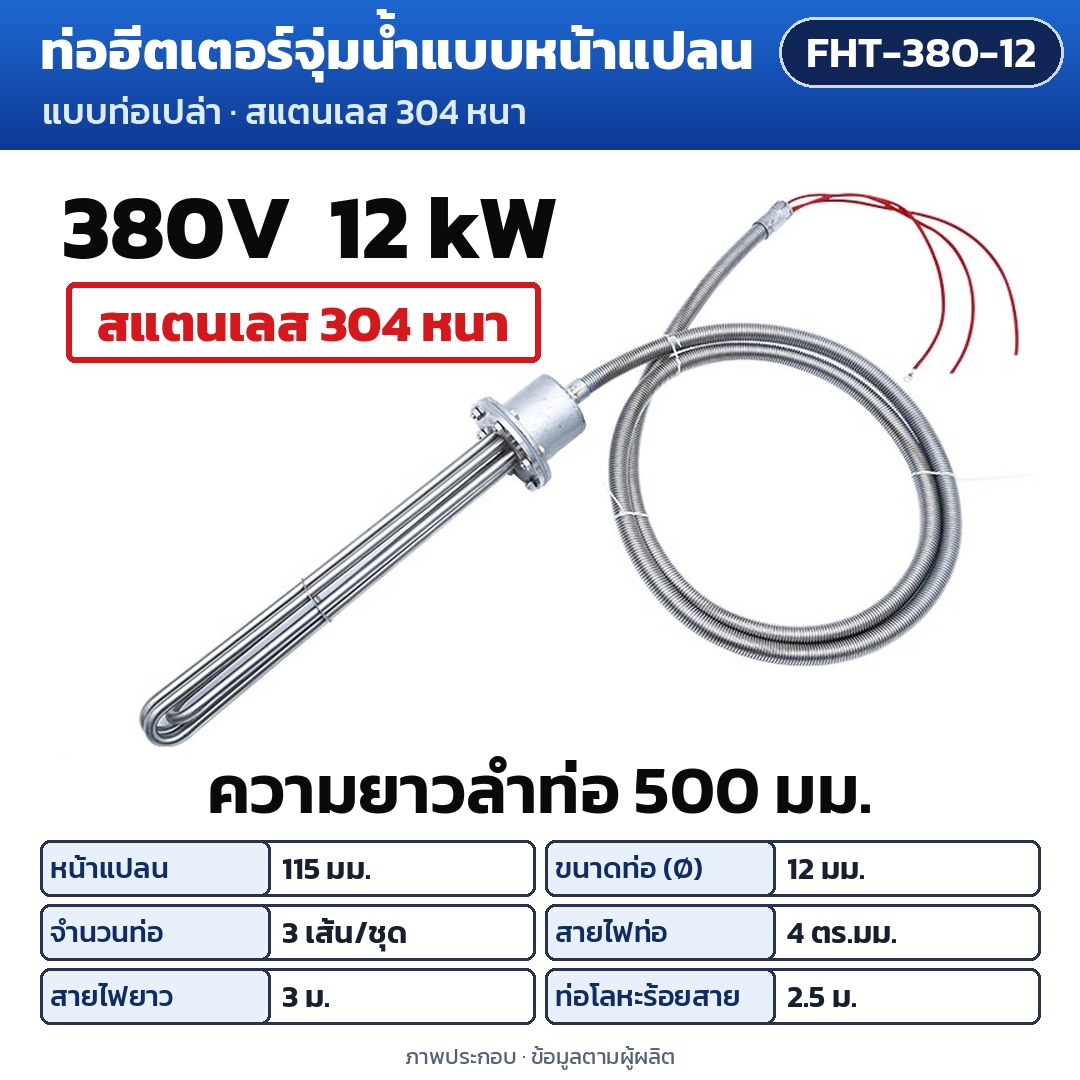

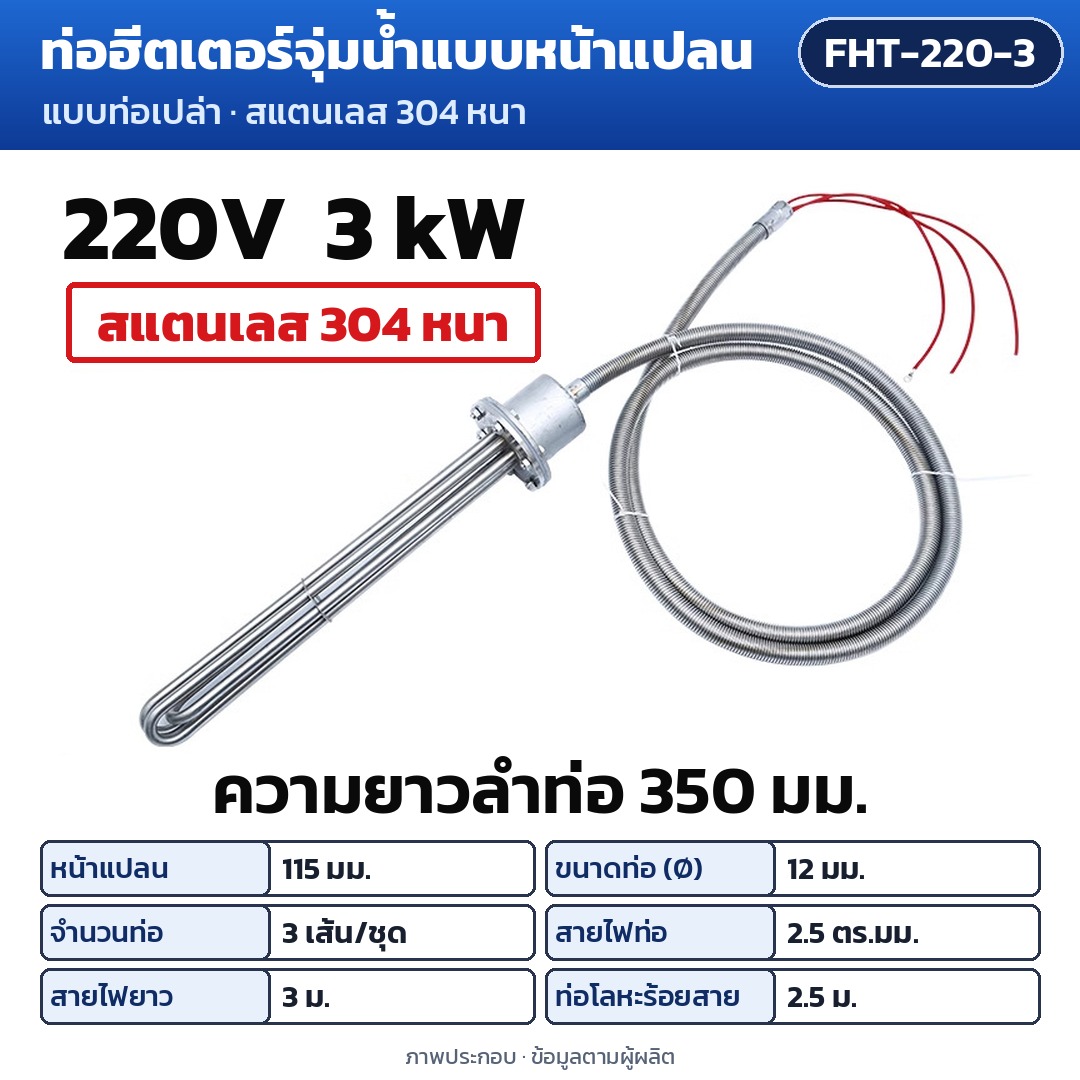

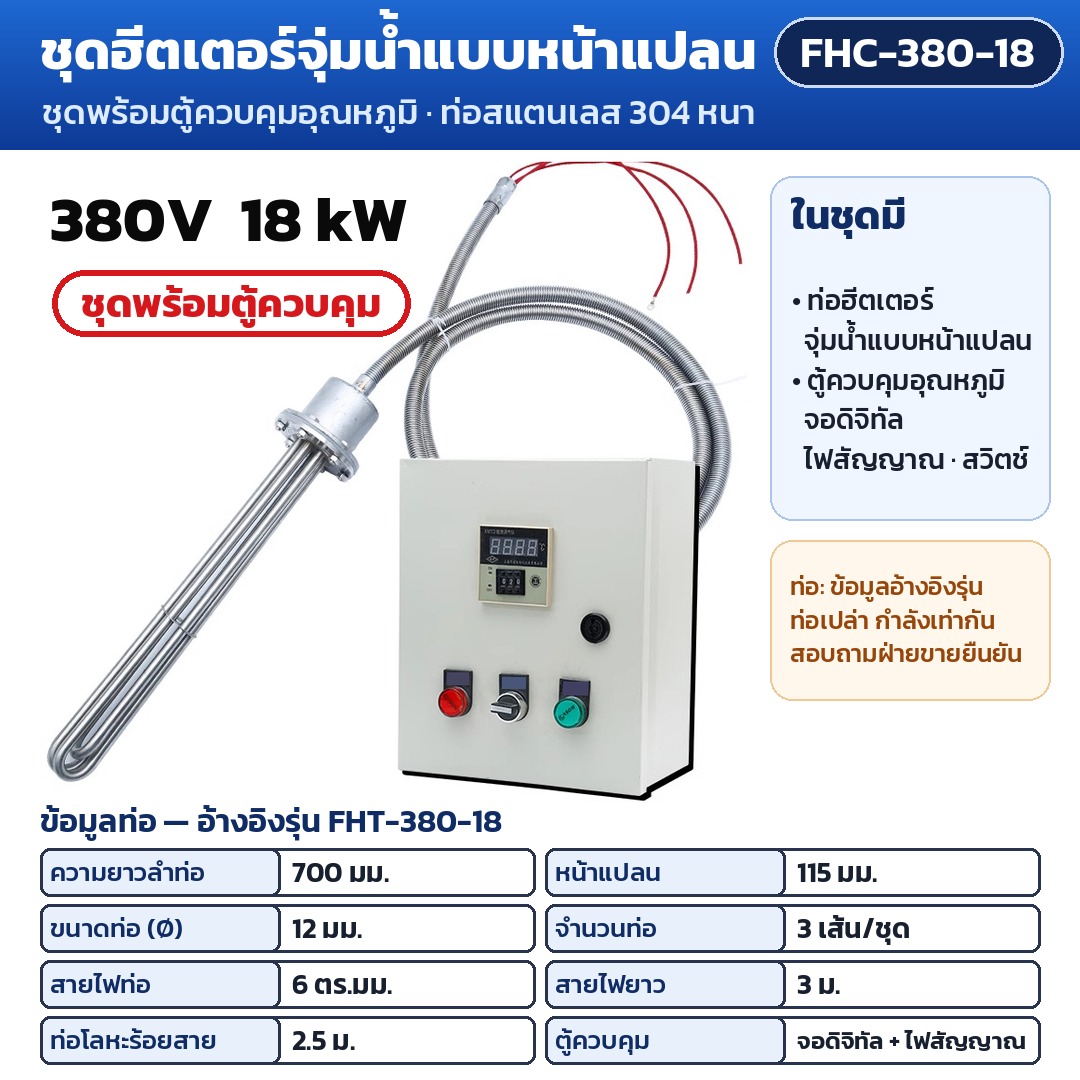

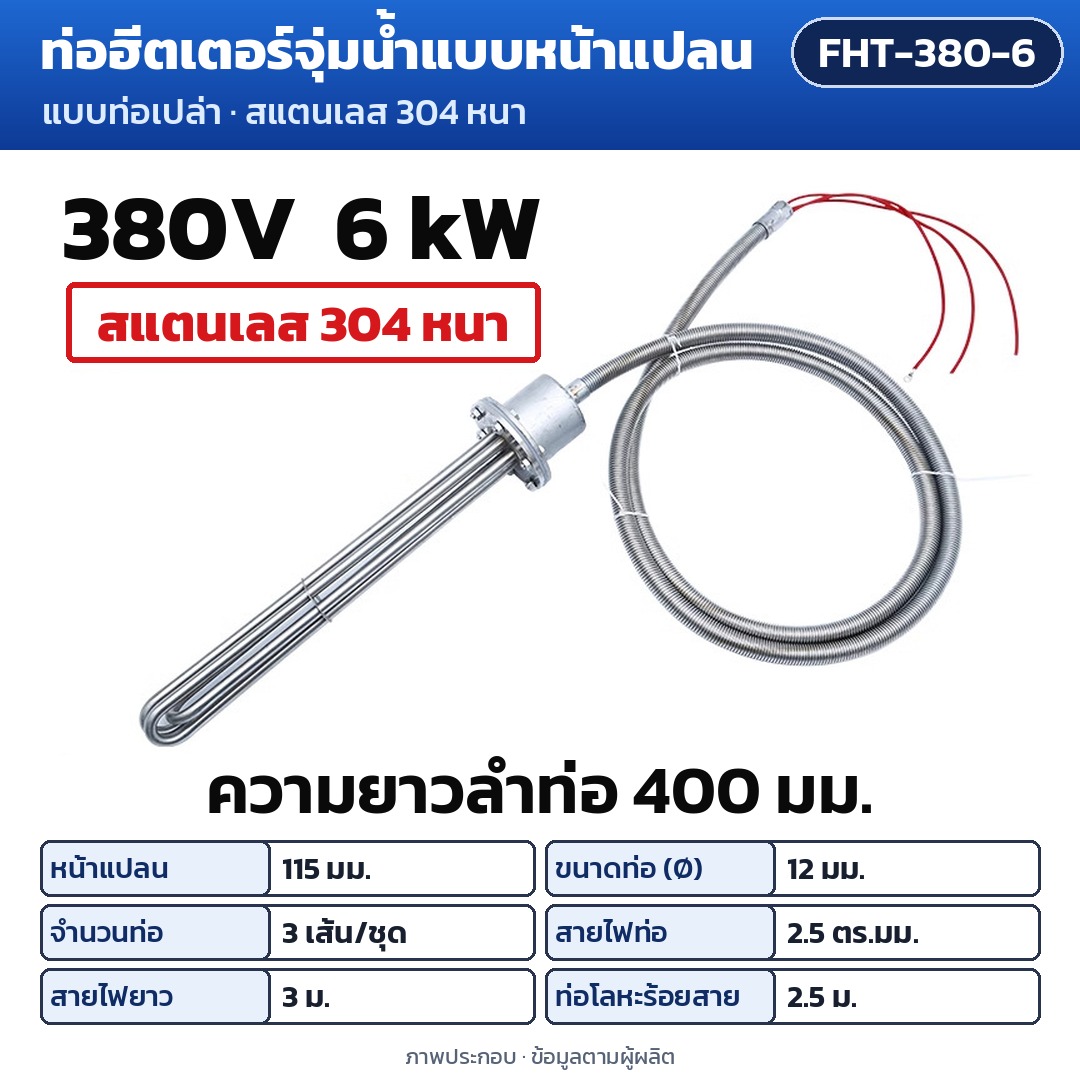

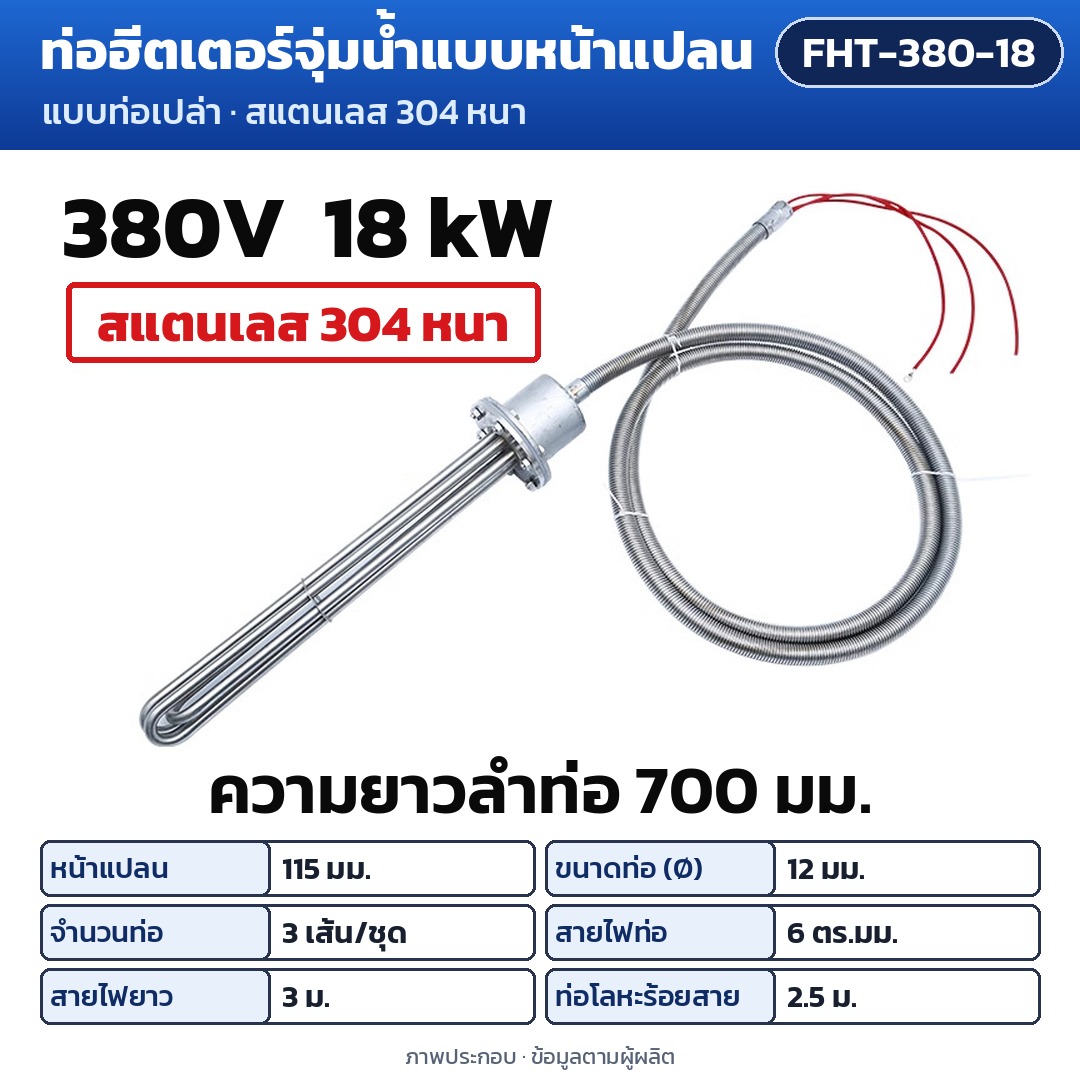

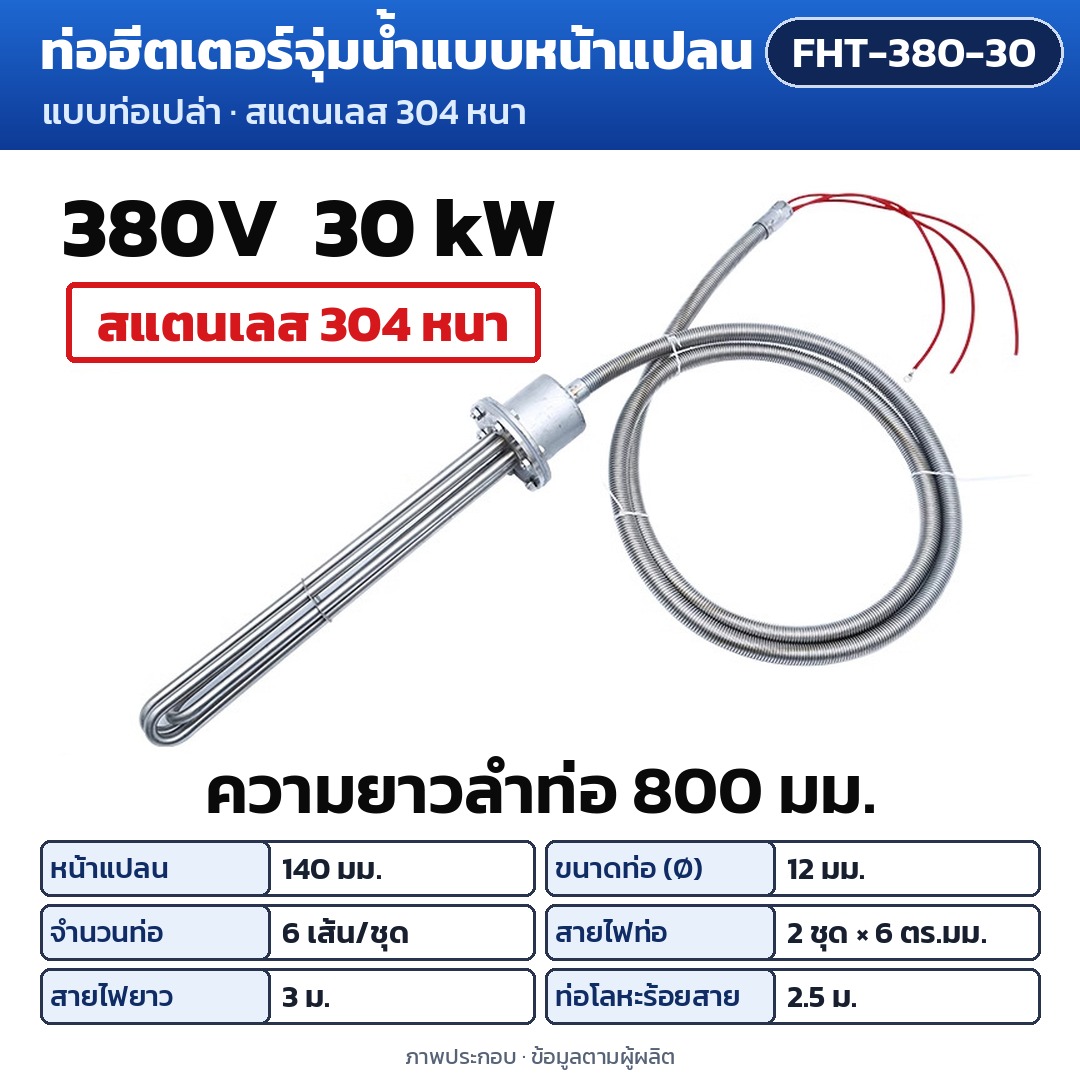

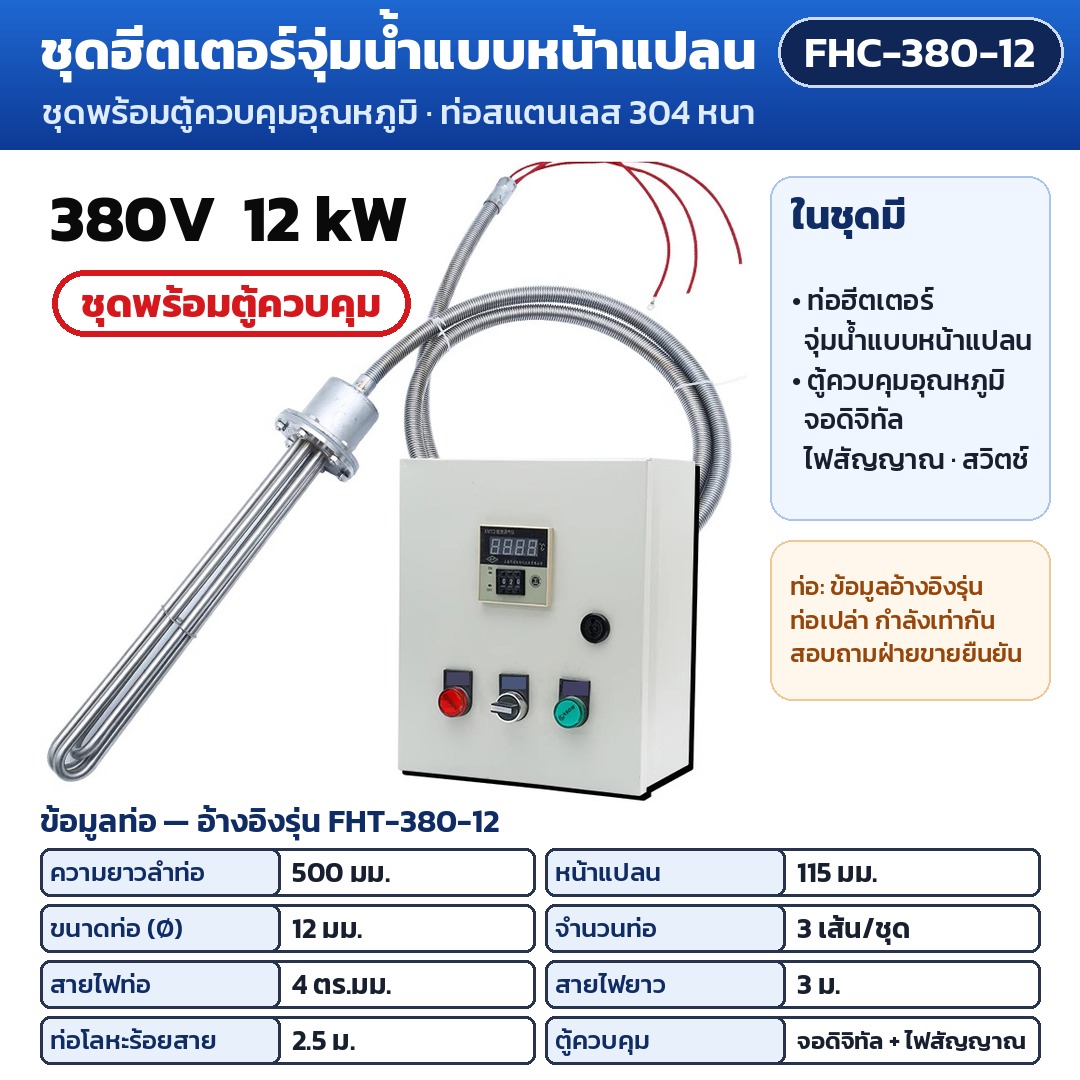

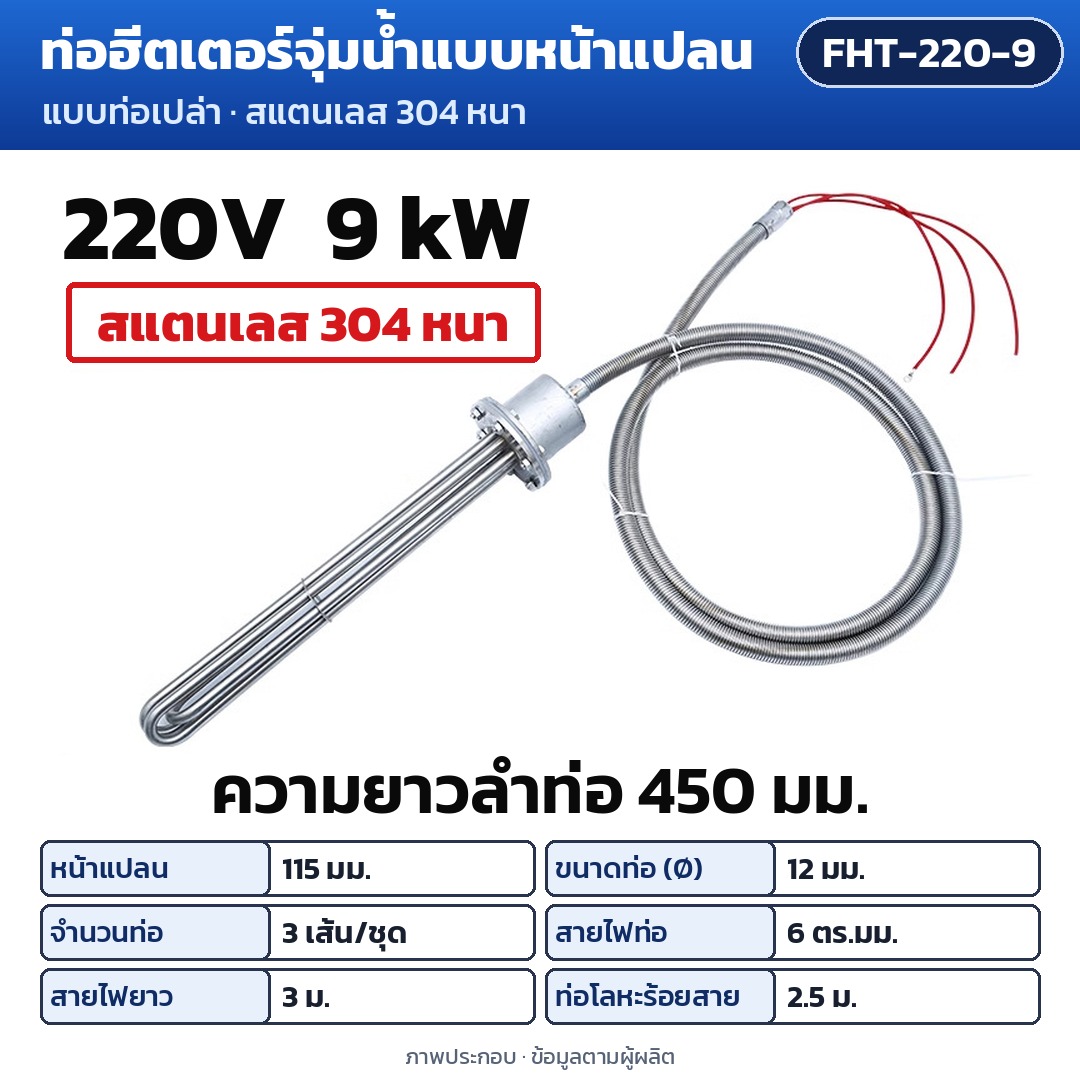

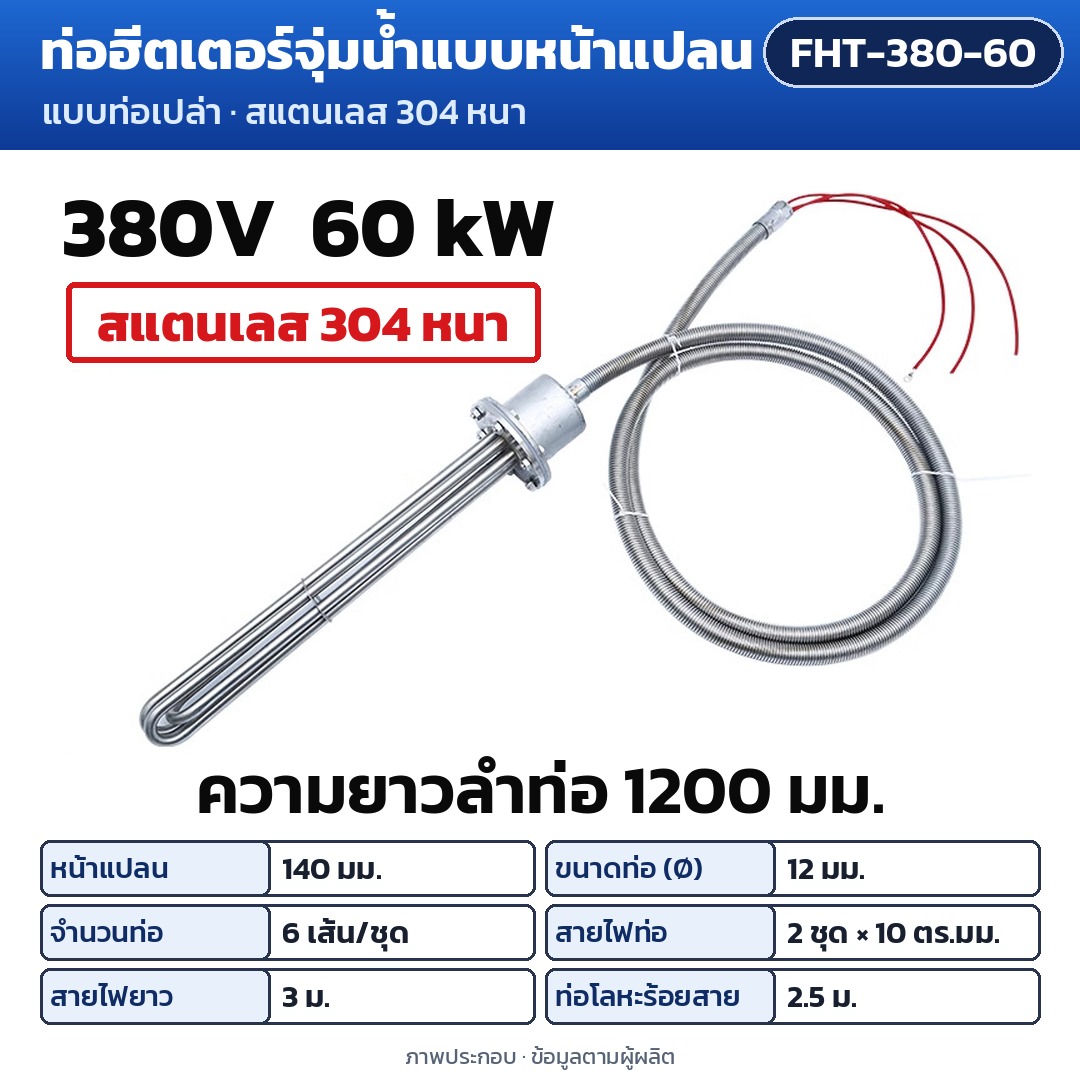

ภาพการ์ดรายรุ่น

การ์ดแต่ละใบมีป้ายรหัสรุ่นที่มุมขวาบน พร้อมสเปกของรุ่นนั้น ใช้ตรวจสอบรหัสก่อนสั่งซื้อ ภาพการ์ดเป็นภาพประกอบทรงสินค้า รุ่น 30–60 kW ระบุท่อ 6 เส้นต่อชุดตามตาราง

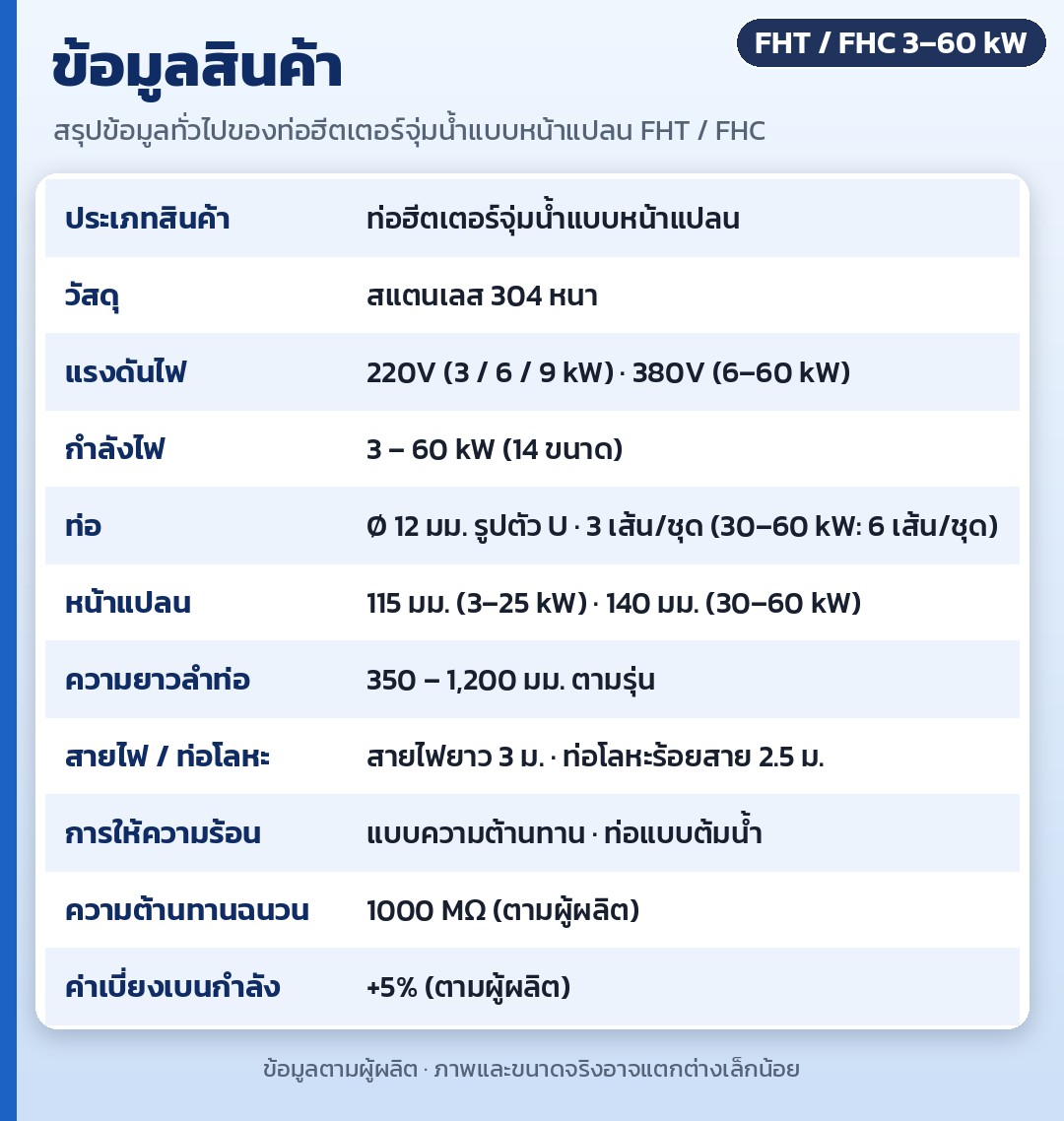

ข้อมูลสินค้า

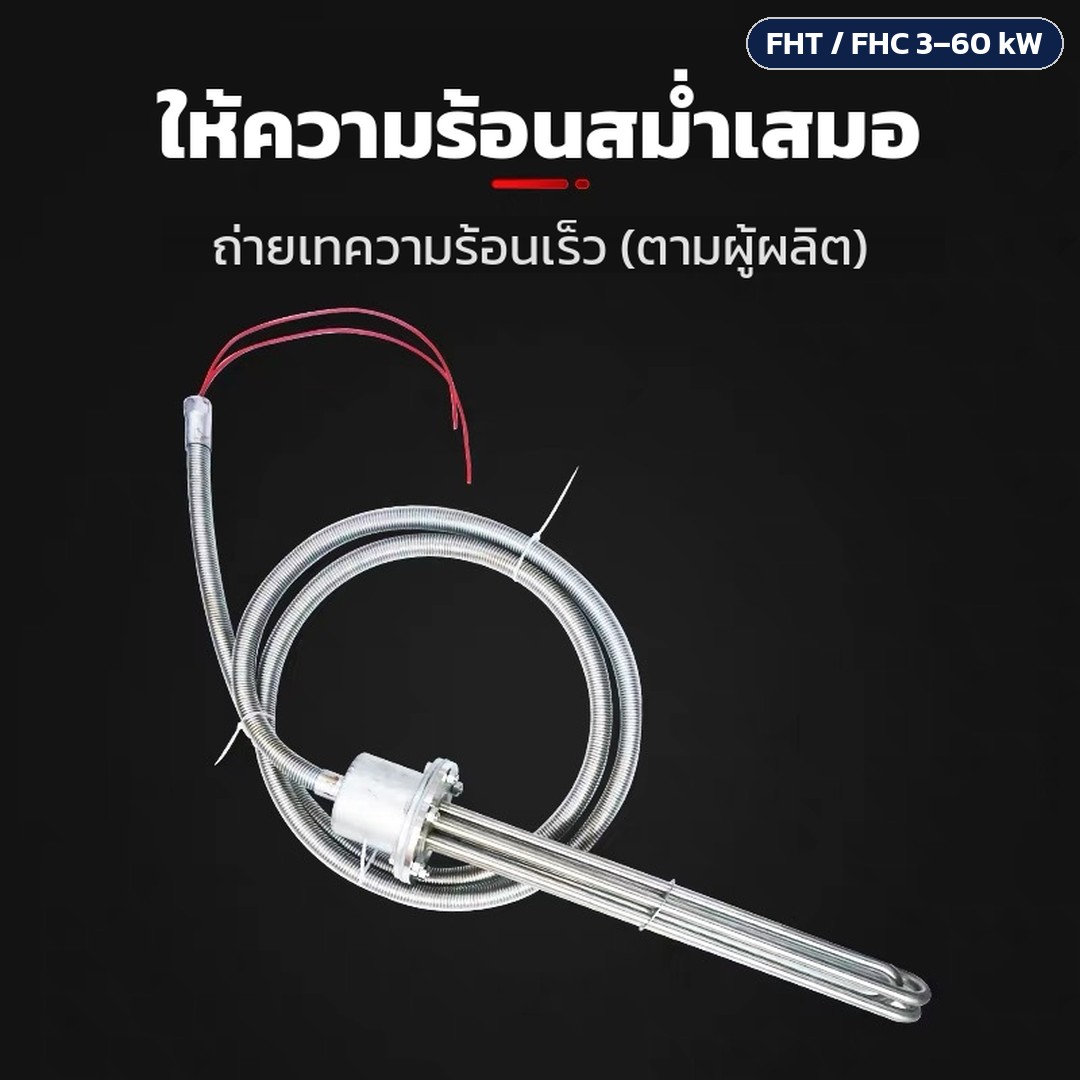

แบบสินค้าท่อฮีตเตอร์จุ่มน้ำแบบหน้าแปลน (Flange immersion heater) ท่อรูปตัว U ยึดเข้าถังด้วยหน้าแปลน ให้ความร้อนแก่น้ำที่ท่อจมอยู่สายไฟของท่อขนาดสายเพิ่มตามกำลัง: 2.5 · 4 · 6 · 10 ตร.มม. (30–60 kW ใช้ 2 ชุด ชุดละ 6 หรือ 10 ตร.มม.) · สายยาว 3 ม. ร้อยท่อโลหะอ่อน 2.5 ม.วัสดุ / ลักษณะท่อท่อสแตนเลส 304 หนา (ตามผู้ผลิตระบุ) · ท่อแบบต้มน้ำ · ให้ความร้อนแบบความต้านทาน · ฉนวน 1000 MΩ (ตามผู้ผลิตระบุ)ตู้ควบคุม (เฉพาะแบบ FHC)ตู้โลหะสีขาวเทา มีจอแสดงและตั้งอุณหภูมิแบบดิจิทัล ไฟสัญญาณ สวิตช์ และปุ่มกด (ตามภาพผู้ผลิต)

วิธีใช้งาน / การติดตั้ง

1. ให้ช่างไฟเตรียมไฟให้ตรงรุ่น (220V หรือ 380V) พร้อมเบรกเกอร์/คอนแทคเตอร์/สายไฟที่รองรับกำลัง และสายดิน (คำแนะนำทั่วไป)
2. ยึดหน้าแปลนเข้ากับช่องของถังให้แน่น ปะเก็นเรียบ ไม่รั่วซึม ให้ลำท่อจมอยู่ใต้ผิวน้ำทั้งหมด
3. ต่อสายไฟของท่อเข้าตู้ควบคุม (แบบ FHC ใช้ตู้ในชุด) ตรวจการต่อสายและสายดินให้เรียบร้อย
4. เติมน้ำให้ท่อจมมิดก่อน จึงจ่ายไฟ · แบบ FHC ตั้งอุณหภูมิที่จอของตู้ แล้วเปิดสวิตช์ (ตามภาพผู้ผลิต)
5. ระหว่างใช้งานดูระดับน้ำไม่ให้ต่ำกว่าท่อ เมื่อเลิกใช้ตัดไฟที่ตู้และเบรกเกอร์ก่อนเสมอ

เคล็ดลับทั่วไป: ให้ช่างไฟเป็นผู้ติดตั้งและทดสอบการจ่ายไฟครั้งแรก ตรวจการรั่วซึมที่หน้าแปลนหลังเติมน้ำก่อนจ่ายไฟทุกครั้ง

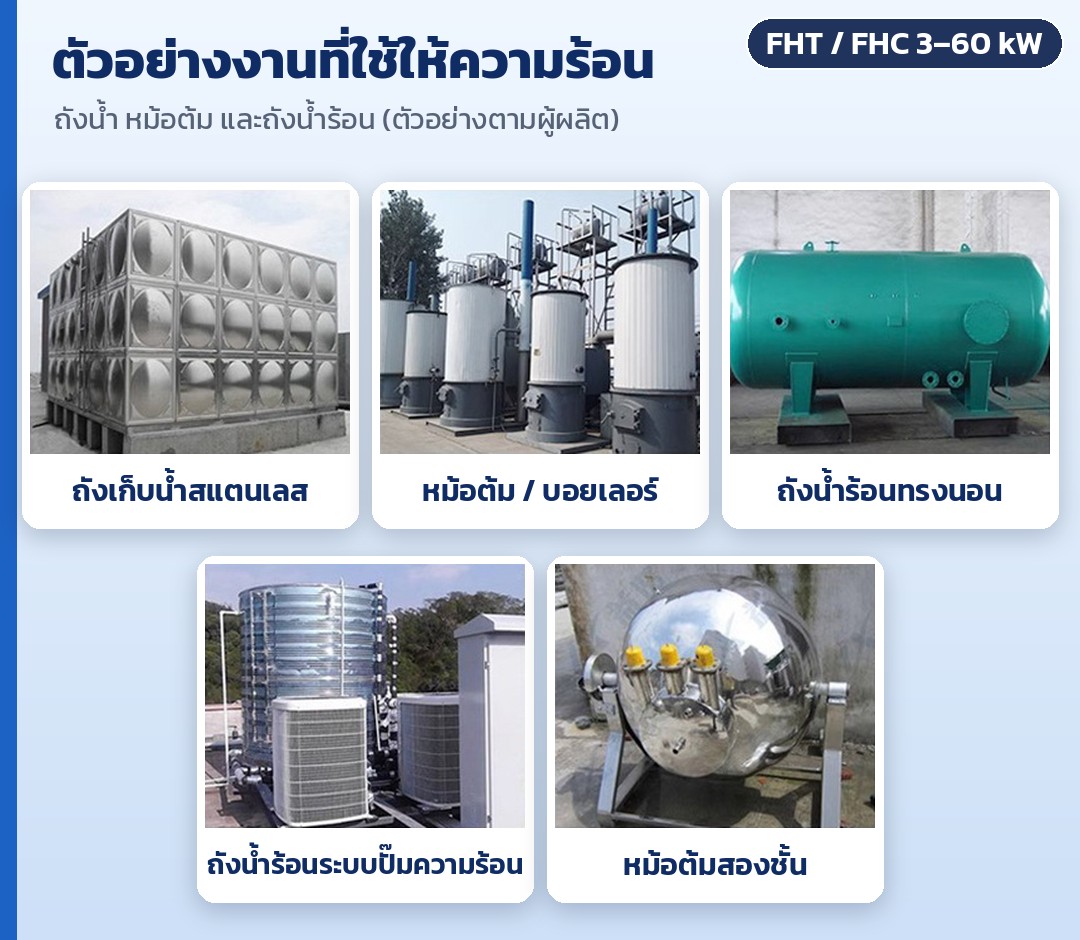

งานที่เหมาะกับท่อฮีตเตอร์หน้าแปลน

• ต้มน้ำในถังสแตนเลส/ถังเก็บน้ำของโรงงาน (ตามภาพผู้ผลิต)
• ให้ความร้อนหม้อต้ม/บอยเลอร์ (ตามภาพผู้ผลิต)
• ถังน้ำร้อนของระบบปั๊มความร้อน (ตามภาพผู้ผลิต)
• หม้อต้มแบบสองชั้น (ตามภาพผู้ผลิต)

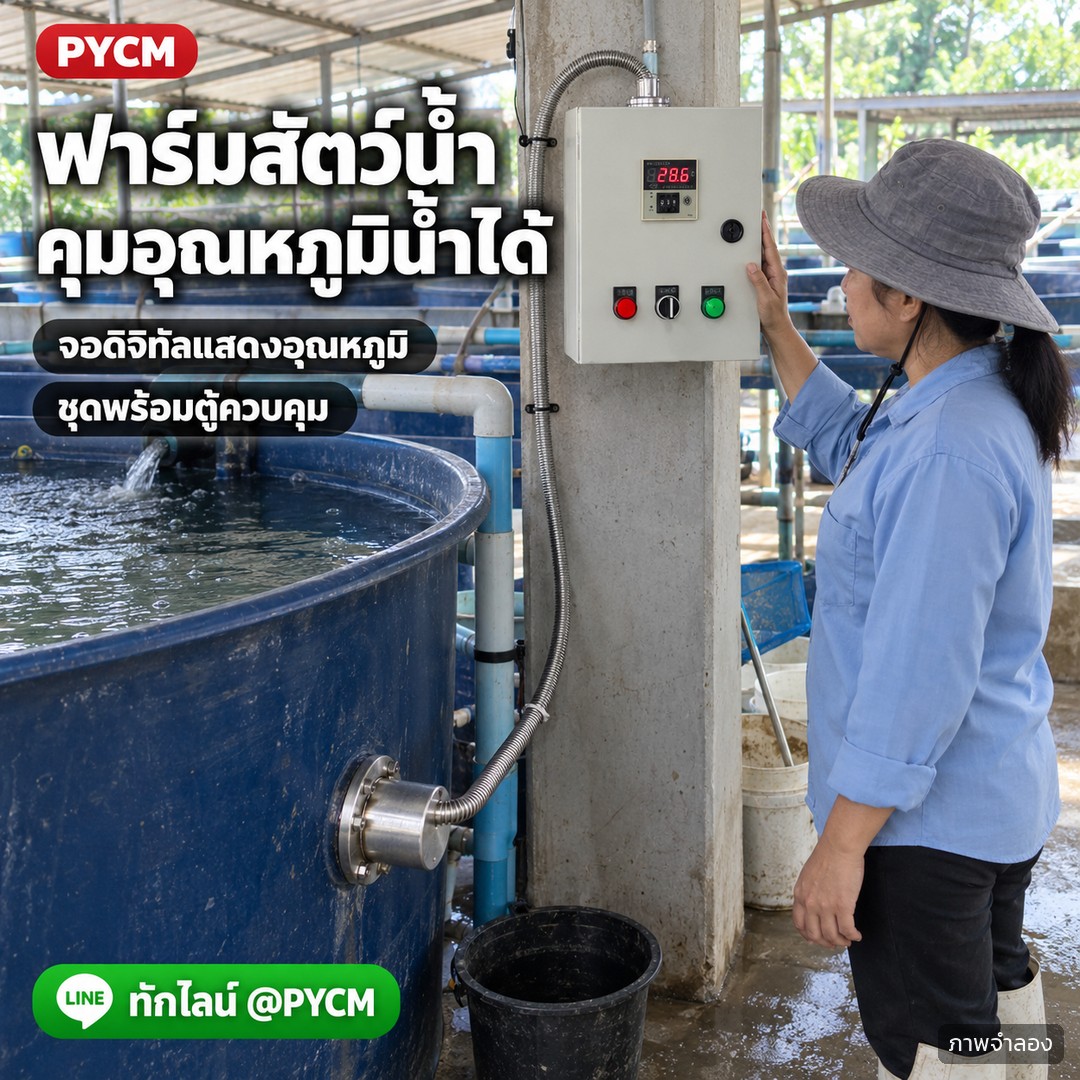

• บ่อ/อ่างเลี้ยงสัตว์น้ำที่ต้องควบคุมอุณหภูมิน้ำ (ตามข้อมูลผู้ผลิต)

ความปลอดภัย / ข้อควรระวัง

• ห้ามจ่ายไฟขณะท่อไม่จมน้ำ — ท่อจะร้อนจัดและไหม้เสียหาย
• งานไฟฟ้า 220V/380V ต้องให้ช่างไฟติดตั้ง ต่อสายดิน และมีอุปกรณ์ตัดไฟรั่ว (คำแนะนำทั่วไป)
• ตัดไฟและรอให้เย็นก่อนยกท่อขึ้นมาตรวจหรือล้างตะกรัน
• เป็นท่อแบบต้มน้ำ — ถ้าจะใช้กับน้ำมัน สารเคมี หรือของเหลวกัดกร่อน ให้สอบถามฝ่ายขายก่อน

การดูแลรักษา

• ตรวจและล้างตะกรันที่ผิวท่อเป็นระยะ ตะกรันหนาทำให้ท่อร้อนจัดและอายุสั้น (คำแนะนำทั่วไป)
• ตรวจขั้วต่อสาย หน้าแปลน และปะเก็นไม่ให้รั่วซึม ขันแน่นเป็นระยะ (คำแนะนำทั่วไป)
• แบบชุดตู้: เช็ดตู้ให้แห้ง ไม่ให้น้ำหรือไอน้ำเข้าตู้ (คำแนะนำทั่วไป)

คำถามที่พบบ่อย

220V ใช้ไฟบ้านได้ไหม?
ต้องสอบถามฝ่ายขายก่อน เพราะรุ่น 220V กำลังสูงใช้กระแสมาก และผู้ผลิตไม่ได้ระบุชัดว่าเป็นเฟสเดียวหรือสามเฟส ต้องให้ช่างไฟตรวจ

ใช้กับน้ำมันหรือสารเคมีได้ไหม?
ท่อเป็นแบบต้มน้ำ ถ้าจะใช้กับน้ำมัน สารเคมี หรือของเหลวกัดกร่อน กรุณาสอบถามฝ่ายขายก่อน

เลือกรุ่นในหน้านี้อย่างไร?
เลือก "ประเภท" (ท่อฮีตเตอร์เปล่า หรือ ชุดพร้อมตู้ควบคุมอุณหภูมิ) "แรงดันไฟ" (220V หรือ 380V) และ "กำลัง" (kW) ในกรอบด้านบนของหน้านี้ รูปและรหัสสินค้าจะเปลี่ยนตามตัวเลือก ถ้าคู่ที่เลือกไม่มีจริง (เช่น 220V กับ 12 kW) ระบบจะเลือกไม่ได้ ให้ปรับตัวเลือกใหม่ หรือสอบถามฝ่ายขายทาง LINE @PYCM

สั่งหลายรุ่นพร้อมกันได้ไหม?
ได้ แจ้งรหัสสินค้าและจำนวนที่ต้องการกับฝ่ายขายทาง LINE @PYCM หรือโทร 02-114-7416 ต่อ 2

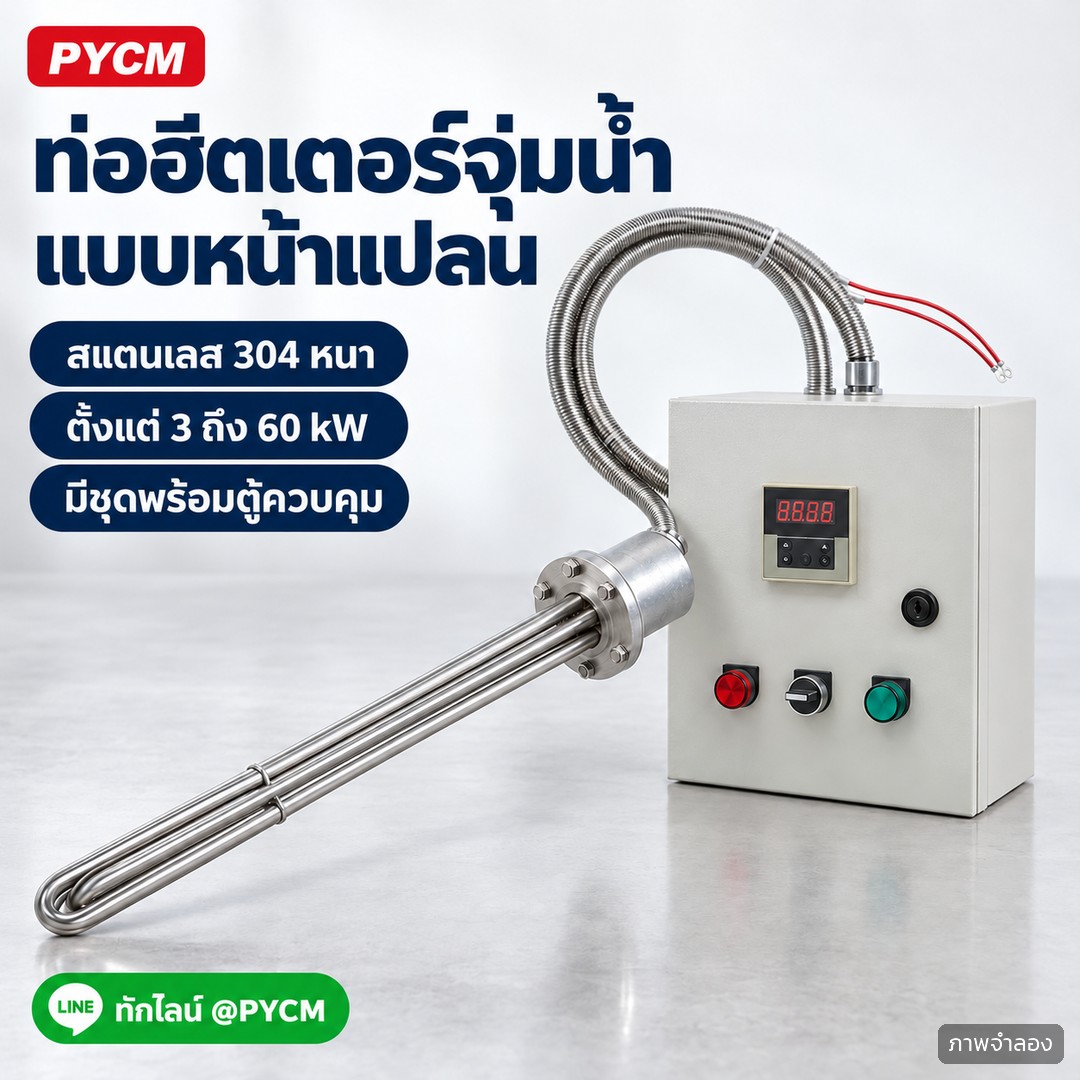

ภาพที่ระบุว่า "ภาพโฆษณาจำลองด้วย AI" เป็นภาพจำลองการใช้งาน ไม่ใช่ภาพถ่ายจริง · ภาพในการ์ดรุ่นเป็นภาพประกอบทรงสินค้า · สอบถามฝ่ายขายเรื่องอุปกรณ์ในชุด ปะเก็น น็อต และหัววัดอุณหภูมิก่อนสั่งซื้อ

คู่มือการใช้งานภาษาไทย

เปิดคู่มือภาษาไทย 10 หน้า (ครอบคลุมทั้ง 28 รุ่น รหัส 34929–34956) — ชื่อชิ้นส่วน ตารางเทียบรุ่น การติดตั้ง วิธีใช้ ดูแลรักษา แก้ปัญหาเบื้องต้น และคำถามที่พบบ่อย
