มอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ARM1 / ARM3 / ARM5 / ARM6 / ARM7 0.13–1.2 แรงม้า ขับด้วยลมอัด ไม่ใช้ไฟฟ้า ปรับรอบได้ กลับทิศหมุนได้ แบบพื้นฐาน หน้าแปลนกลม แบบตั้ง แบบนอน (Pneumatic Air Motor)

รายละเอียดสินค้า

มอเตอร์ลมแบบลูกสูบ ARM1 ARM3 ARM5 ARM6 ARM7 (Piston Air Motor) — ขับด้วยลมอัด ไม่ใช้ไฟฟ้า 16 รุ่น 0.13–1.2 แรงม้า 4 แบบติดตั้ง

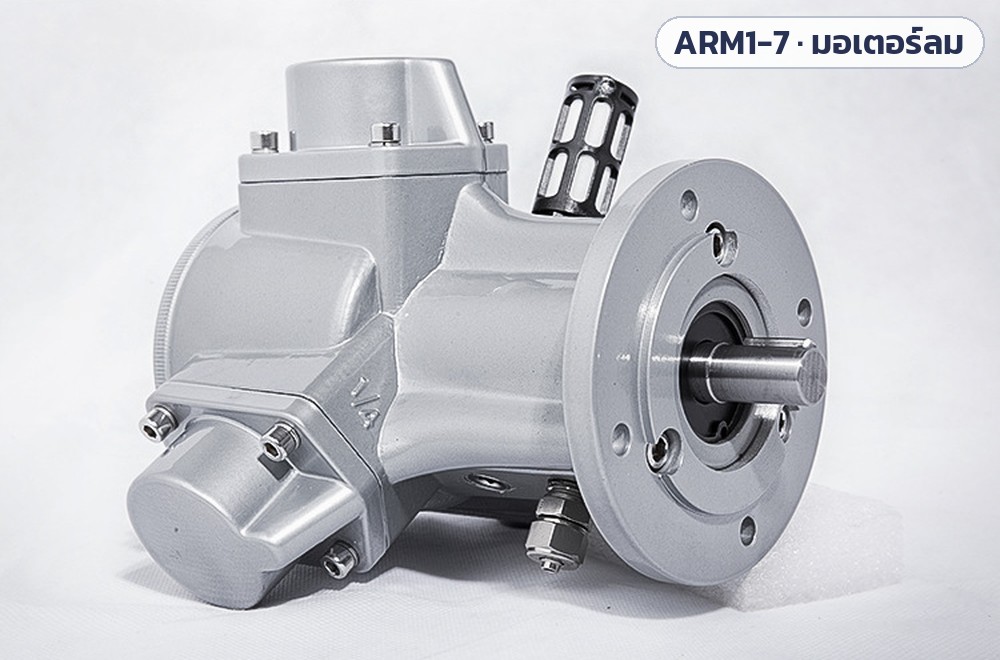

มอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ARM1 / ARM3 / ARM5 / ARM6 / ARM7 ขับด้วยลมอัด ไม่ใช้ไฟฟ้า 0.13–1.2 แรงม้า มี 4 แบบติดตั้ง คือมอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ที่ใช้ลมอัดดันลูกสูบให้เพลาหมุน ไม่ต้องใช้ไฟฟ้า ปรับความเร็วรอบได้แบบไร้ขั้นด้วยวาล์วปรับลม และกลับทิศทางการหมุนได้ เพลาเป็นแบบต่อตรงอัตราทด 1:1 ตัวเครื่องเล็กกะทัดรัดแต่ให้แรงบิดสูง ผู้ผลิตระบุว่าทำงานได้ในสภาพแวดล้อมที่ชื้น อุณหภูมิสูง และฝุ่นมาก และระบุว่าเป็นรุ่นกันระเบิด จึงถูกใช้เป็นต้นกำลังขับเครื่องกวนผสม ปั๊ม และสายพานลำเลียงในโรงงานเคมี เครื่องสำอาง ยา และงานโลหะ

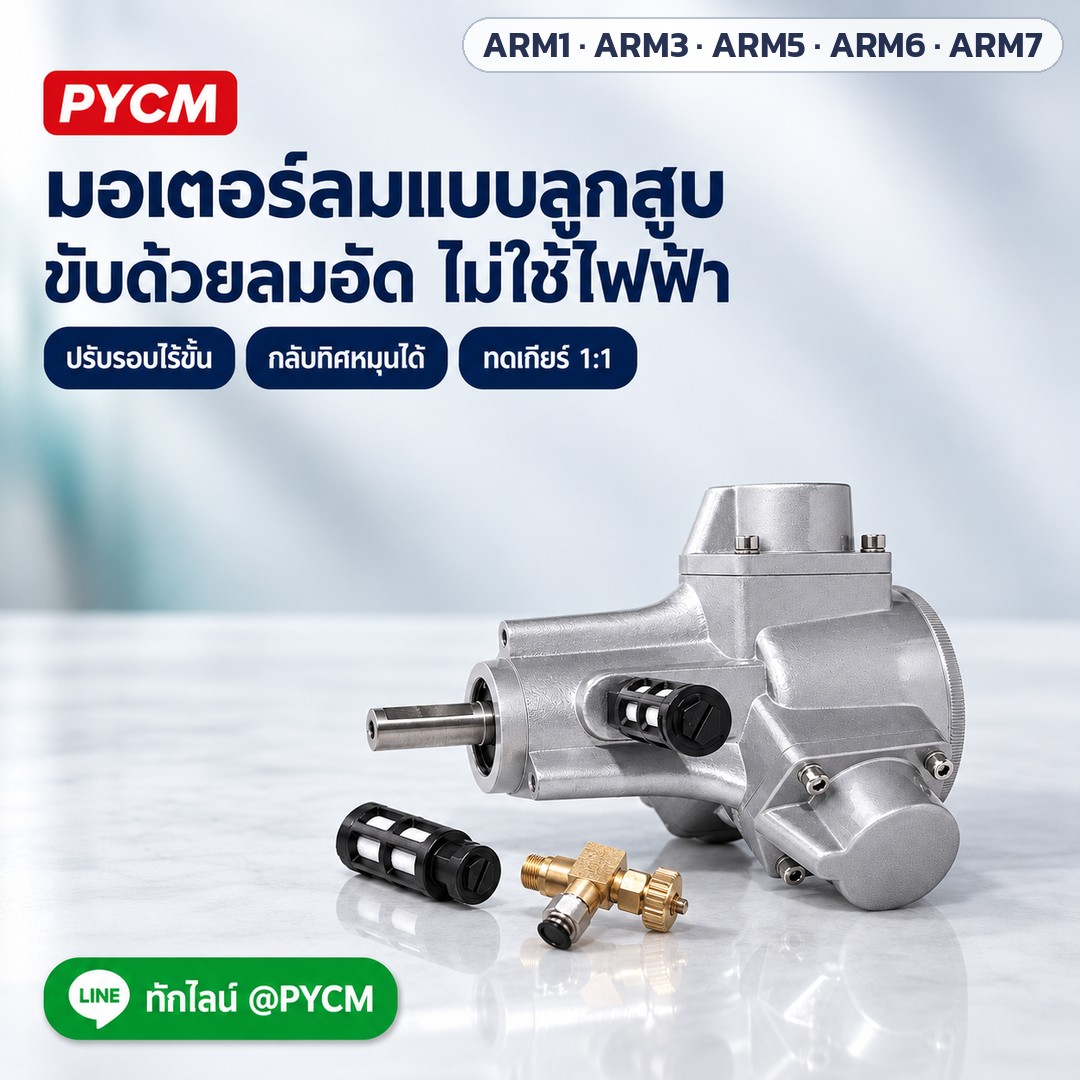

มีให้เลือก 5 รุ่น ตามกำลังและแรงบิด คือ ARM1 (0.13 แรงม้า) · ARM3 (0.25 แรงม้า) · ARM5 (0.5 แรงม้า) · ARM6 (0.75 แรงม้า) · ARM7 (1.2 แรงม้า) และ 4 แบบติดตั้ง คือ แบบพื้นฐาน (T) · แบบหน้าแปลนกลม (I) · แบบตั้ง หน้าแปลนเหลี่ยม (F) · แบบนอน ขาตั้งฉาก (L) รวม 16 รหัสสินค้า (34687–34702) ทุกรหัสมาพร้อมตัวเก็บเสียง (muffler) และวาล์วปรับลมตามภาพสินค้าของผู้ผลิต ใช้แจ้งรหัสตอนสอบถามหรือสั่งซื้อได้ทันที

คลิปแนะนำมอเตอร์ลมแบบลูกสูบ ARM1 ARM3 ARM5 ARM6 ARM7 (Piston Air Motor) พากย์ไทย · ภาพในคลิปเป็นภาพสินค้าและภาพประกอบ · เสียงบรรยายสร้างด้วย AI

จุดเด่นของมอเตอร์ลมแบบลูกสูบ ARM1–ARM7

• ขับด้วยลมอัด ไม่ใช้ไฟฟ้า — ใช้ลมอัดเป็นต้นกำลัง เหมาะกับงานที่ไม่ต้องการมอเตอร์ไฟฟ้า
• ผู้ผลิตระบุว่ากันระเบิด — ตามที่ผู้ผลิตระบุ — งานในพื้นที่ที่กฎหมายกำหนดเอกสารเฉพาะ ให้สอบถามฝ่ายขายก่อนใช้
• ปรับรอบไร้ขั้น กลับทิศหมุนได้ — ปรับความเร็วได้ต่อเนื่องด้วยวาล์วปรับลม และกลับทิศการหมุนได้ (ตามผู้ผลิต)
• ตัวเล็ก แรงบิดสูง — ARM1 ถึง ARM7 ตั้งแต่ 0.13 ถึง 1.2 แรงม้า แรงบิด 0.63–28 N·m (ตามตารางผู้ผลิต)

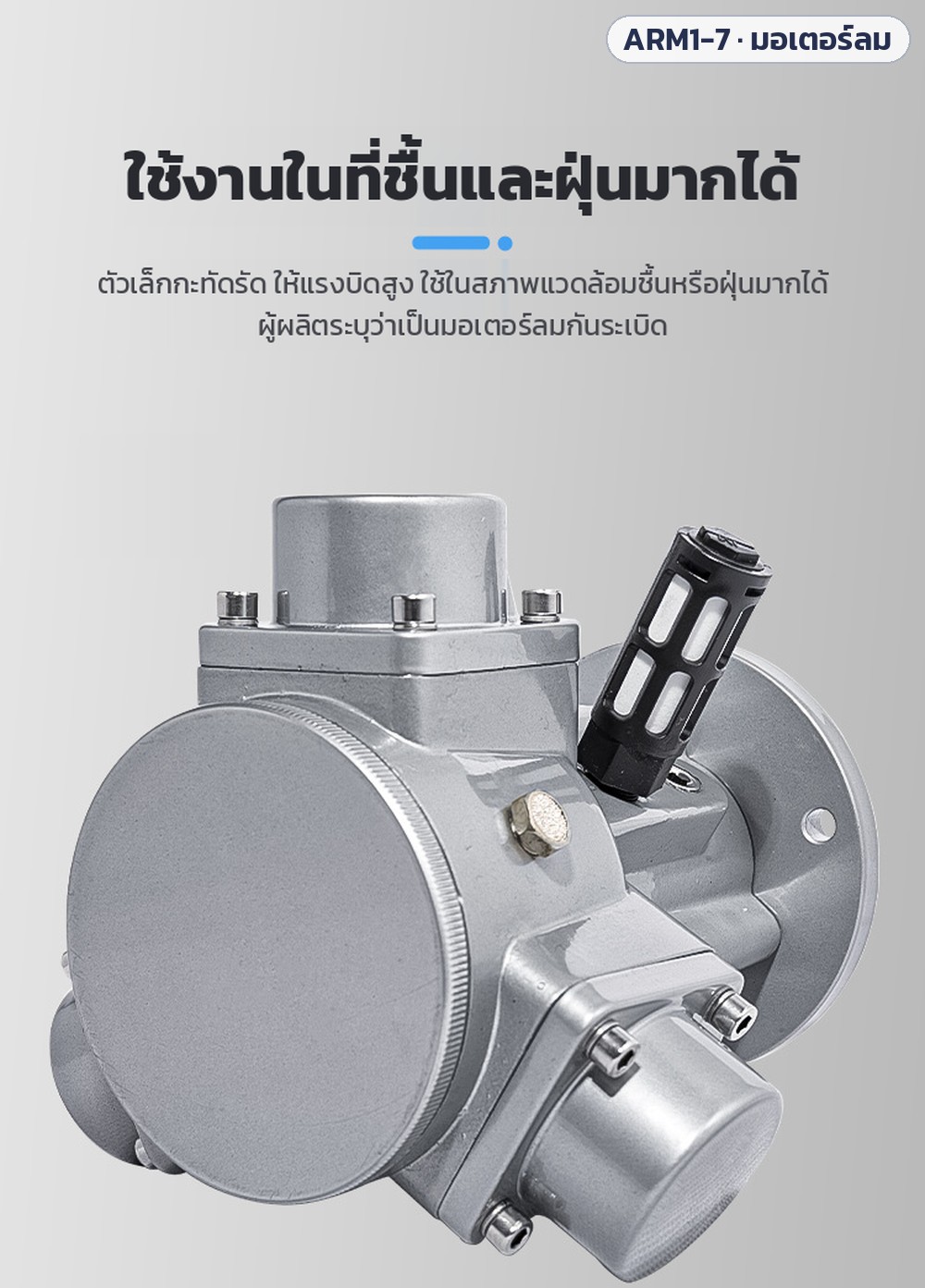

• ใช้ในที่ชื้นและฝุ่นมากได้ — ผู้ผลิตระบุว่าทำงานได้ในสภาพแวดล้อมชื้น อุณหภูมิสูง และฝุ่นมาก
• 4 แบบติดตั้ง — พื้นฐาน หน้าแปลนกลม แบบตั้ง และแบบนอน — เลือกให้ตรงกับโครงเครื่อง

หลักการทำงานโดยย่อ

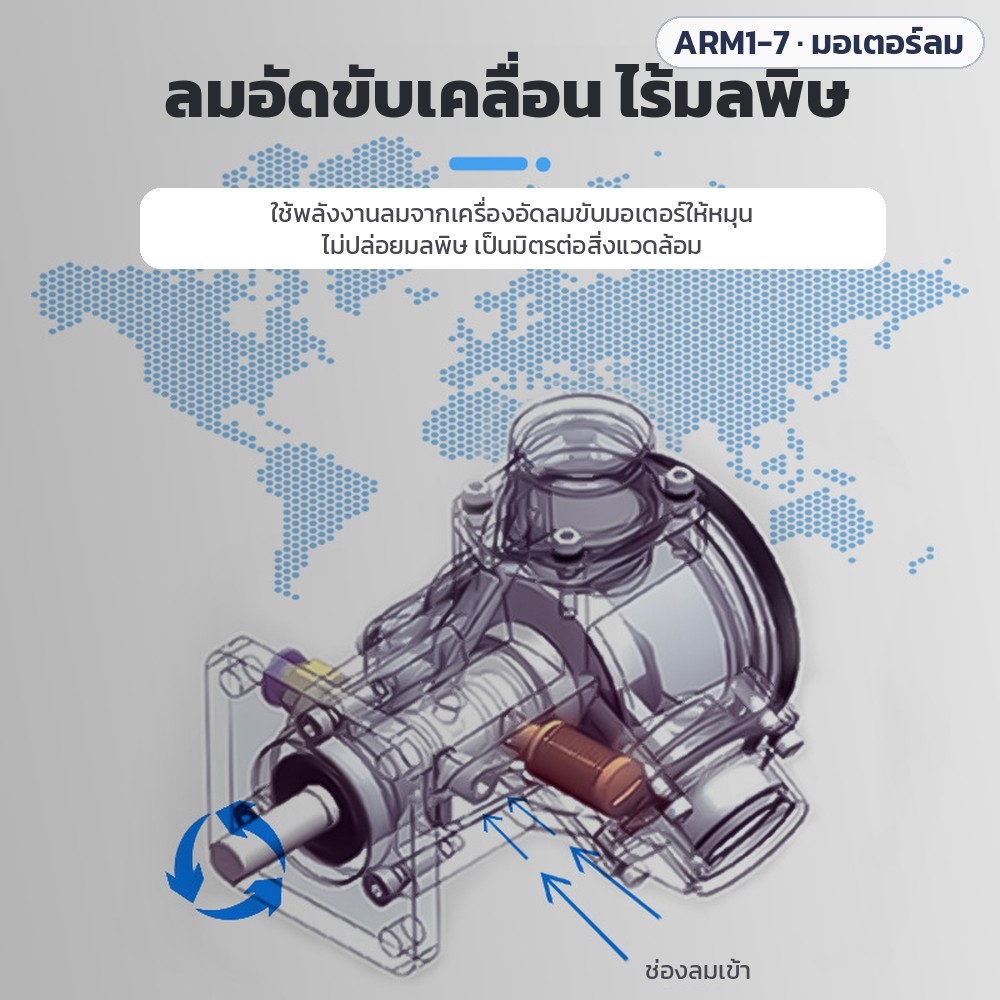

ลมอัดจากเครื่องอัดลมถูกส่งผ่านชุดเตรียมลมเข้าช่องลมเข้าของมอเตอร์ ดันลูกสูบภายในให้ขับเพลาหมุน แล้วระบายลมออกทางตัวเก็บเสียง ไม่ปล่อยมลพิษจากการเผาไหม้ ความเร็วรอบปรับได้จากปริมาณลมที่เปิดผ่านวาล์วปรับลม และสลับทิศทางการหมุนได้ ตามที่ผู้ผลิตระบุ

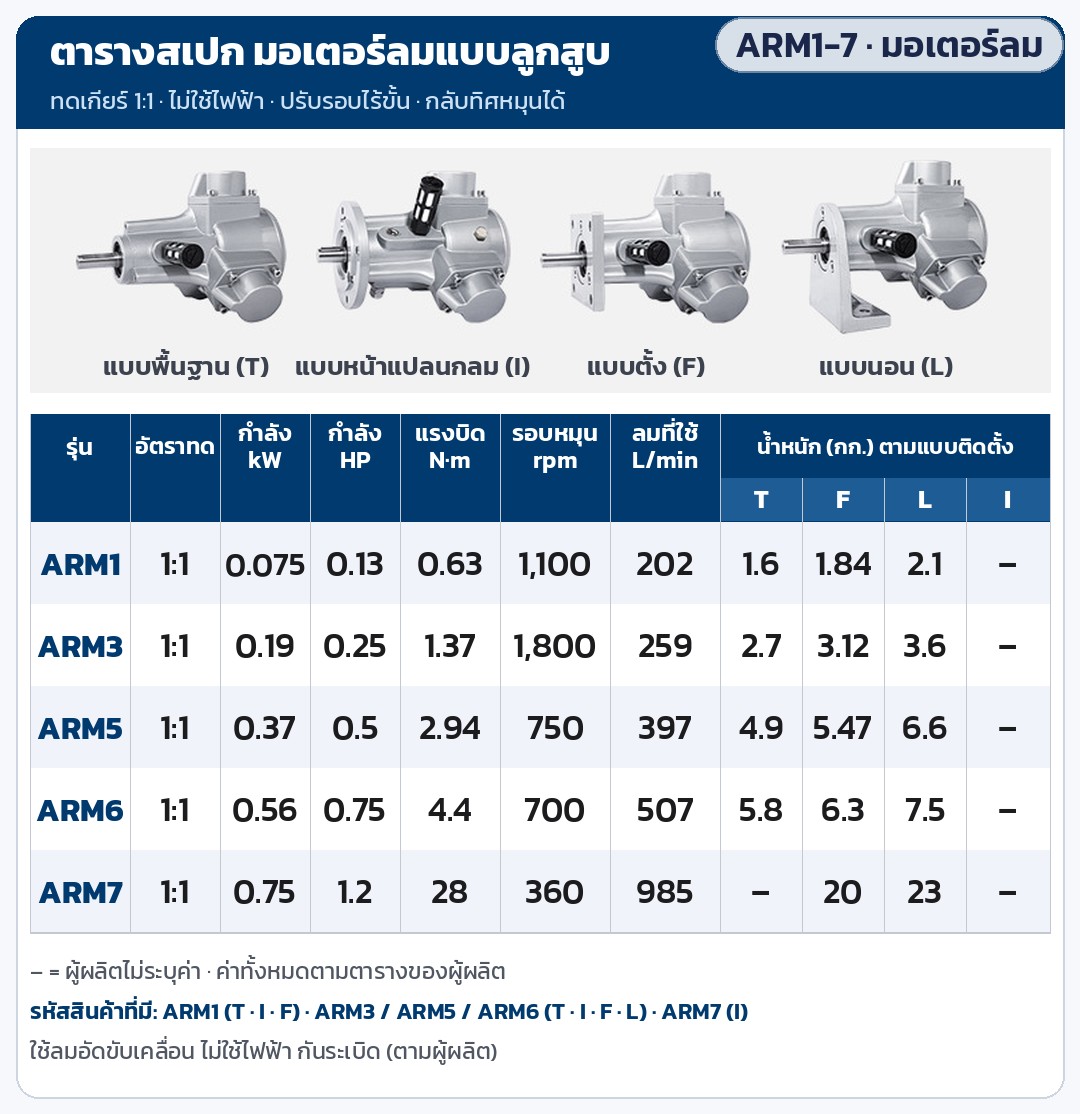

ตารางเทียบ 5 รุ่น ARM1 ถึง ARM7

กำลัง ขนาดเพลา และช่องลม (ตามตารางผู้ผลิต)

รุ่นกำลังขนาดเพลา · ช่องลมARM10.13 แรงม้า (0.075 kW)เพลา Ø10 มม. · ช่องลม NPT 1/4"ARM30.25 แรงม้า (0.19 kW)เพลา Ø14 มม. · ช่องลม NPT 1/4"ARM50.5 แรงม้า (0.37 kW)เพลา Ø16 มม. · ช่องลม NPT 3/8"ARM60.75 แรงม้า (0.56 kW)เพลา Ø16 มม. · ช่องลม NPT 1/4"ARM71.2 แรงม้า (0.75 kW)เพลา สอบถามฝ่ายขาย · ช่องลม สอบถามฝ่ายขาย

แรงบิดและรอบหมุน

รุ่นแรงบิดรอบหมุนARM10.63 N·m1,100 รอบ/นาทีARM31.37 N·m1,800 รอบ/นาทีARM52.94 N·m750 รอบ/นาทีARM64.4 N·m700 รอบ/นาทีARM728 N·m360 รอบ/นาที

ปริมาณลมที่ใช้และน้ำหนัก (น้ำหนักแบบหน้าแปลนกลม (I) ผู้ผลิตไม่ได้ระบุ สอบถามฝ่ายขาย)

รุ่นลมที่ใช้น้ำหนัก (T · F · L)ARM1202 ลิตร/นาทีT 1.6 · F 1.84 · L 2.1 กก.ARM3259 ลิตร/นาทีT 2.7 · F 3.12 · L 3.6 กก.ARM5397 ลิตร/นาทีT 4.9 · F 5.47 · L 6.6 กก.ARM6507 ลิตร/นาทีT 5.8 · F 6.3 · L 7.5 กก.ARM7985 ลิตร/นาทีF 20 · L 23 กก.

รหัสสินค้าแยกตามรุ่นและแบบติดตั้ง

รุ่นแบบติดตั้งที่มีรหัสสินค้าARM1พื้นฐาน (T) · หน้าแปลนกลม (I) · ตั้ง หน้าแปลนเหลี่ยม (F)ARM1-T (34687)
ARM1-I (34688)
ARM1-F (34689)ARM3พื้นฐาน (T) · หน้าแปลนกลม (I) · ตั้ง หน้าแปลนเหลี่ยม (F) · นอน ขาตั้งฉาก (L)ARM3-T (34690)
ARM3-I (34691)
ARM3-F (34692)
ARM3-L (34693)ARM5พื้นฐาน (T) · หน้าแปลนกลม (I) · ตั้ง หน้าแปลนเหลี่ยม (F) · นอน ขาตั้งฉาก (L)ARM5-T (34694)
ARM5-I (34695)
ARM5-F (34696)
ARM5-L (34697)ARM6พื้นฐาน (T) · หน้าแปลนกลม (I) · ตั้ง หน้าแปลนเหลี่ยม (F) · นอน ขาตั้งฉาก (L)ARM6-T (34698)
ARM6-I (34699)
ARM6-F (34700)
ARM6-L (34701)ARM7หน้าแปลนกลม (I)ARM7-I (34702)

เลือกรุ่นไหนดี

• ARM1 0.13 แรงม้า (0.075 kW) — งานเบา ขนาดเล็กที่สุดในรุ่นนี้ → 3 รหัส (34687–34689)

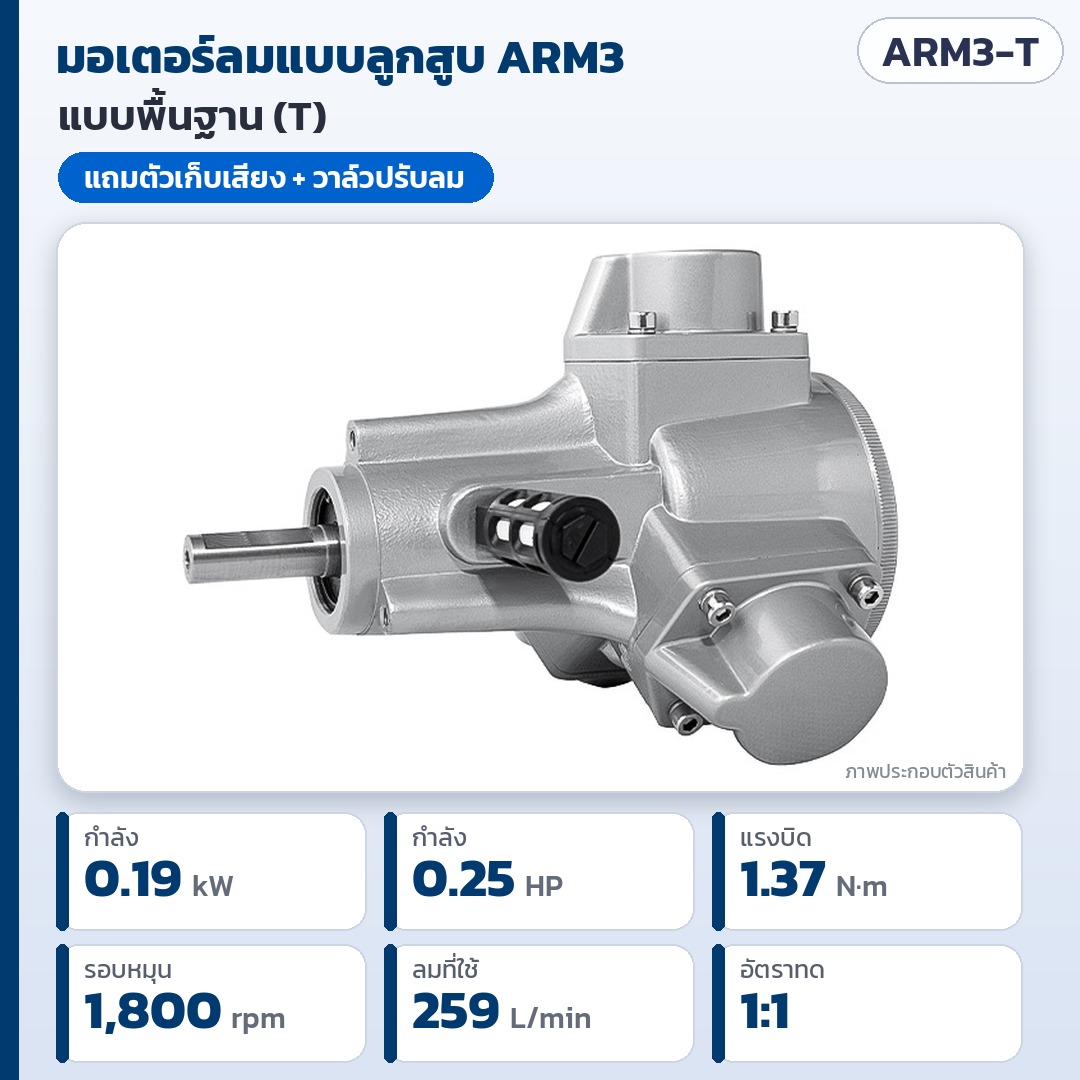

• ARM3 0.25 แรงม้า (0.19 kW) — รอบสูงสุด 1,800 รอบ/นาที → 4 รหัส (34690–34693)
• ARM5 0.5 แรงม้า (0.37 kW) — แรงบิด 2.94 N·m → 4 รหัส (34694–34697)
• ARM6 0.75 แรงม้า (0.56 kW) — แรงบิด 4.4 N·m → 4 รหัส (34698–34701)
• ARM7 1.2 แรงม้า (0.75 kW) — แรงบิด 28 N·m รอบต่ำ แบบหน้าแปลนกลม → 1 รหัส (34702–34702)

คำแนะนำทั่วไป: ดูแรงบิด (N·m) และรอบ (รอบ/นาที) ที่งานต้องการ แล้วเทียบกับตารางด้านบน เผื่อกำลังไว้เล็กน้อย ถ้าไม่แน่ใจให้แจ้งฝ่ายขายพร้อมรายละเอียดงาน

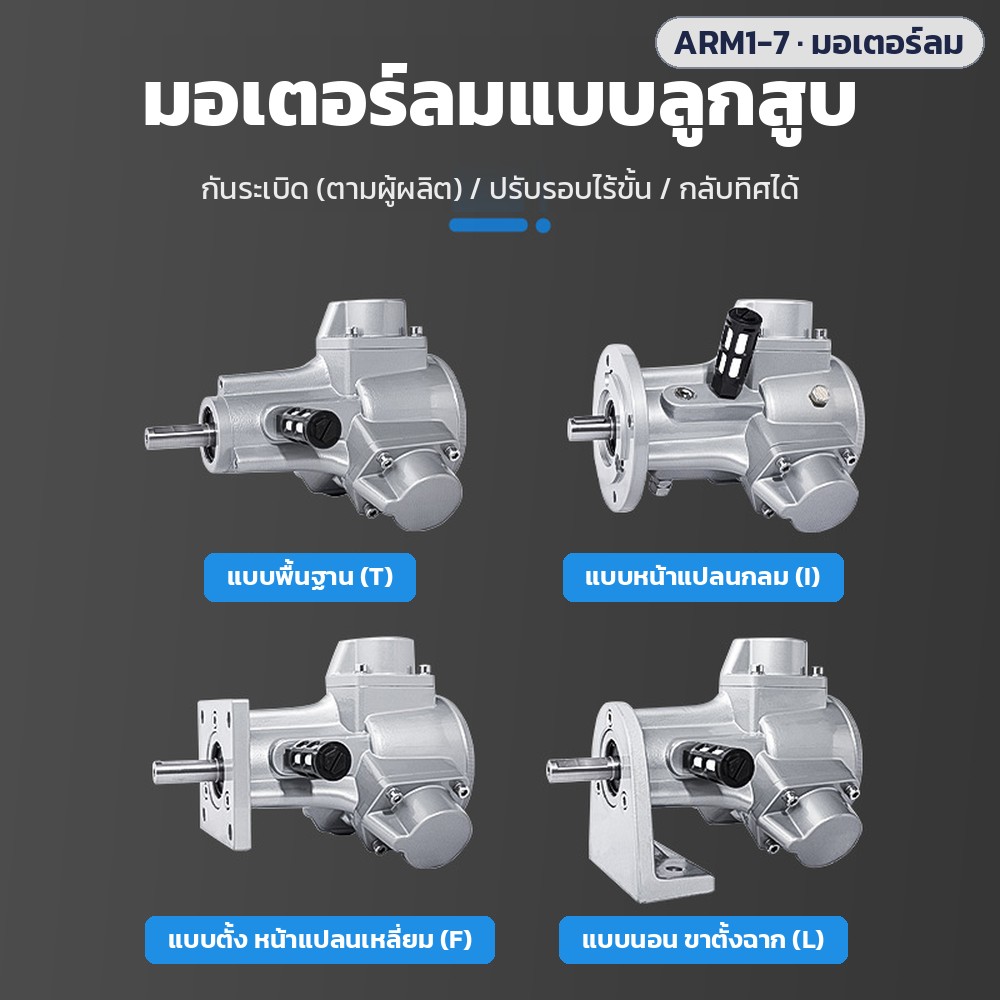

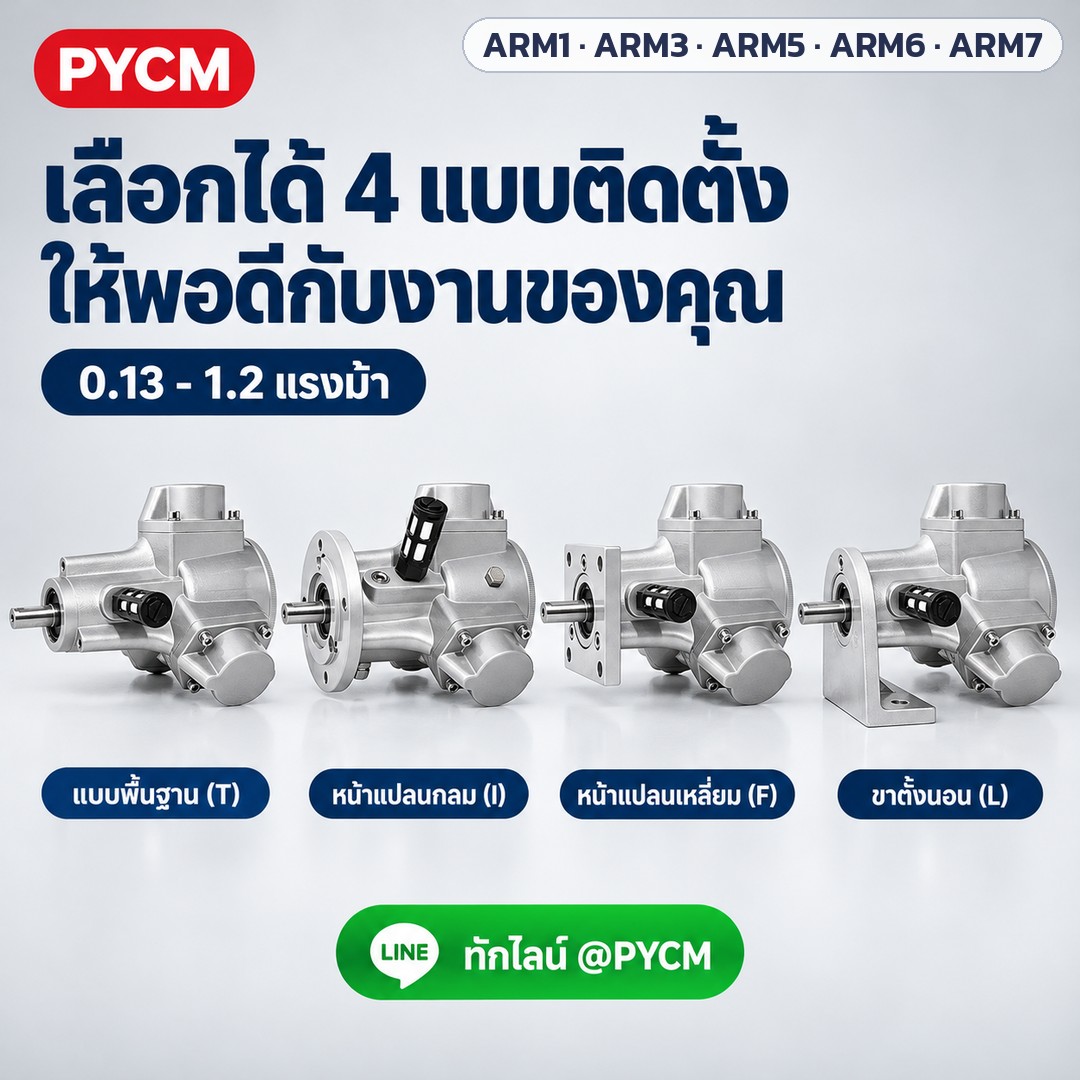

4 แบบติดตั้ง T / I / F / L เลือกให้ตรงกับโครงเครื่อง

• แบบพื้นฐาน (T) — เพลาออกด้านหน้า ยึดเข้ากับโครงเครื่องเอง → 4 รหัส: ARM1-T · ARM3-T · ARM5-T · ARM6-T
• แบบหน้าแปลนกลม (I) — ยึดน็อตเข้ากับหน้าเครื่องโดยตรง → 5 รหัส: ARM1-I · ARM3-I · ARM5-I · ARM6-I · ARM7-I

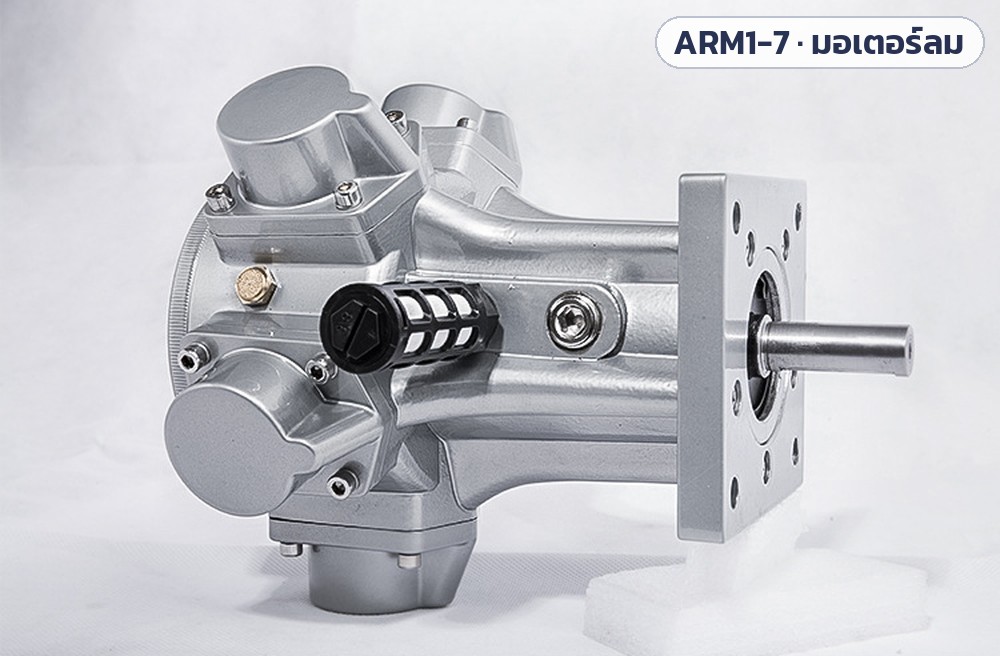

• แบบตั้ง หน้าแปลนเหลี่ยม (F) — แผ่นยึดเหลี่ยมสำหรับติดตั้งแนวตั้ง → 4 รหัส: ARM1-F · ARM3-F · ARM5-F · ARM6-F

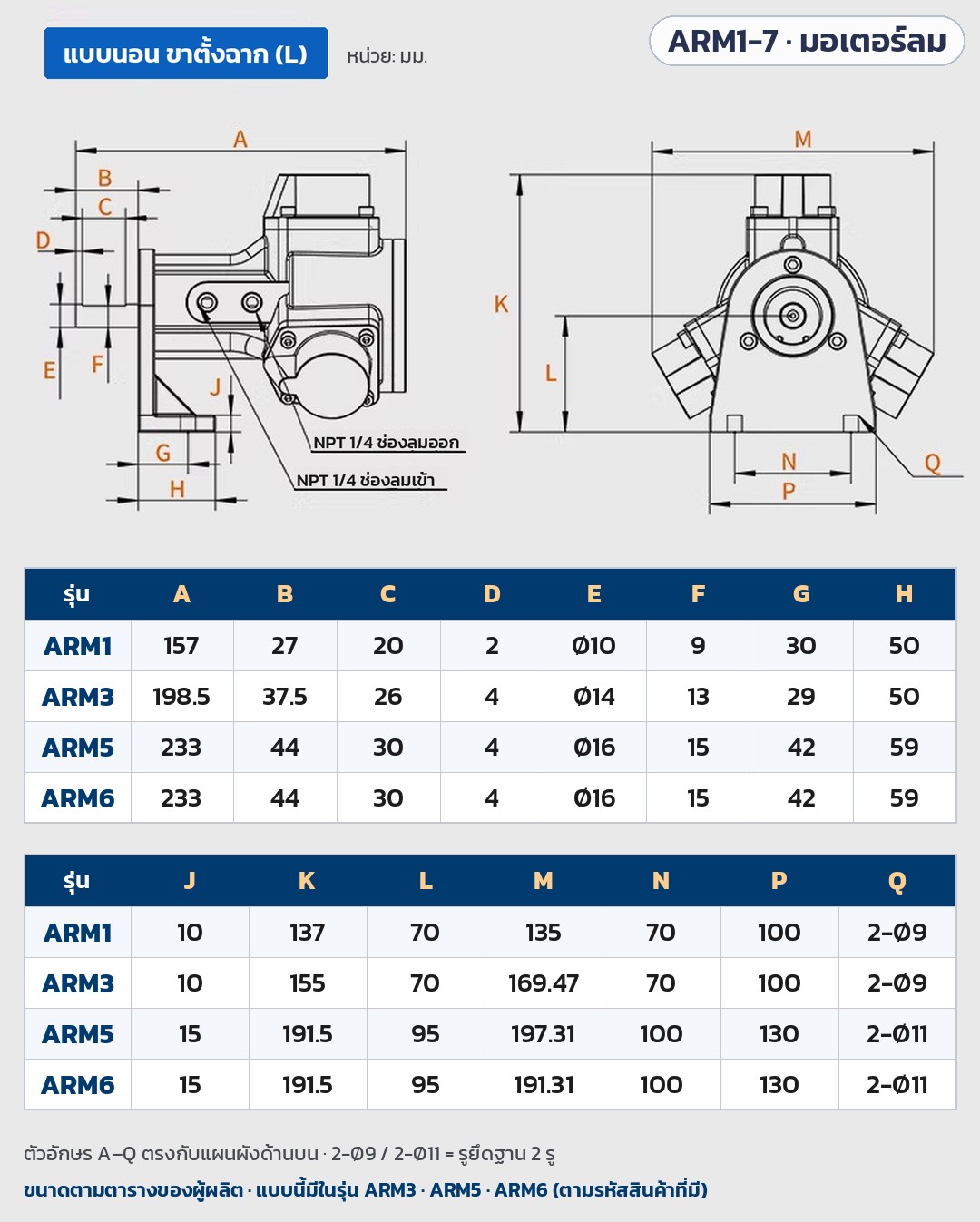

• แบบนอน ขาตั้งฉาก (L) — ขายึดสำหรับติดตั้งแนวนอน → 3 รหัส: ARM3-L · ARM5-L · ARM6-L

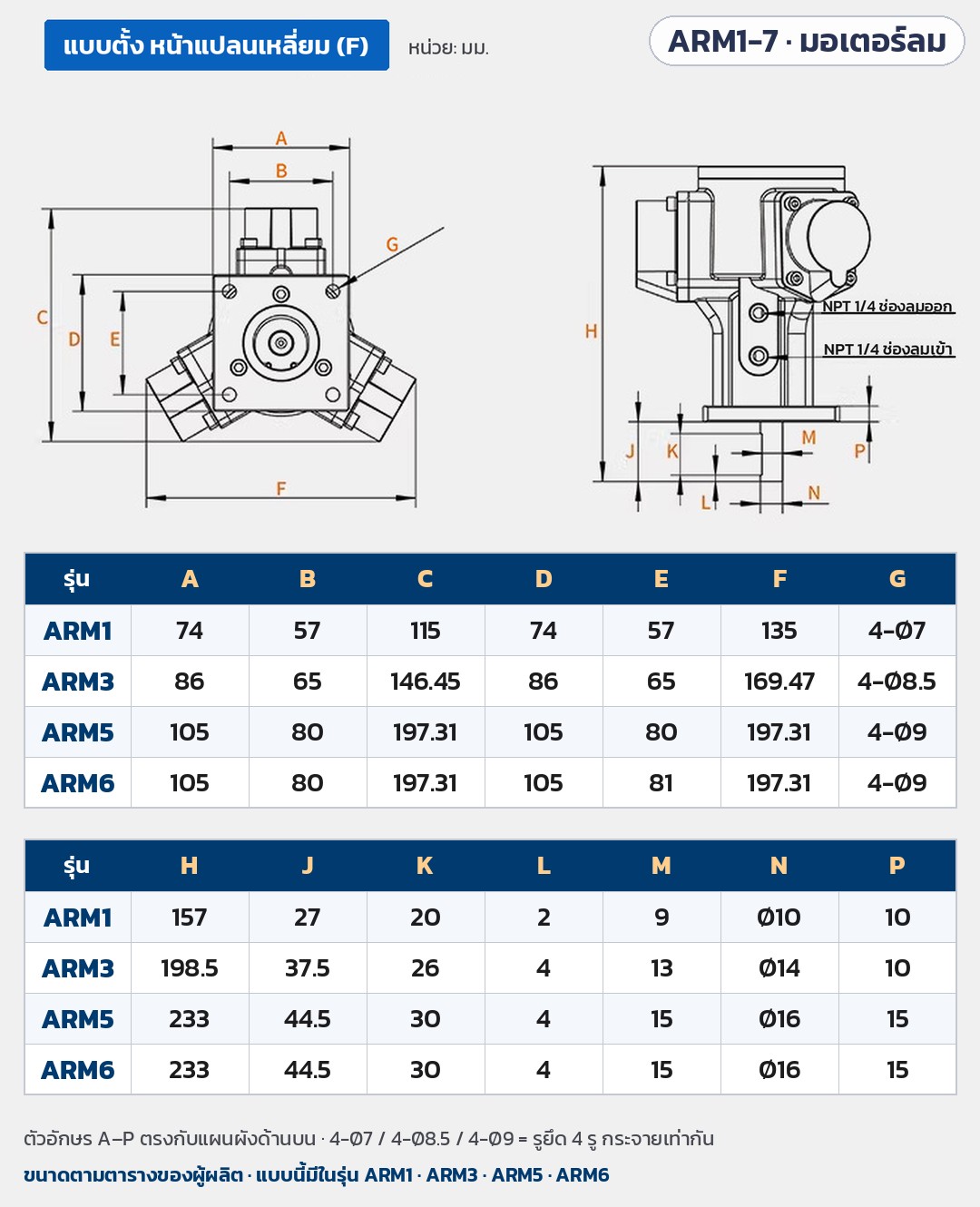

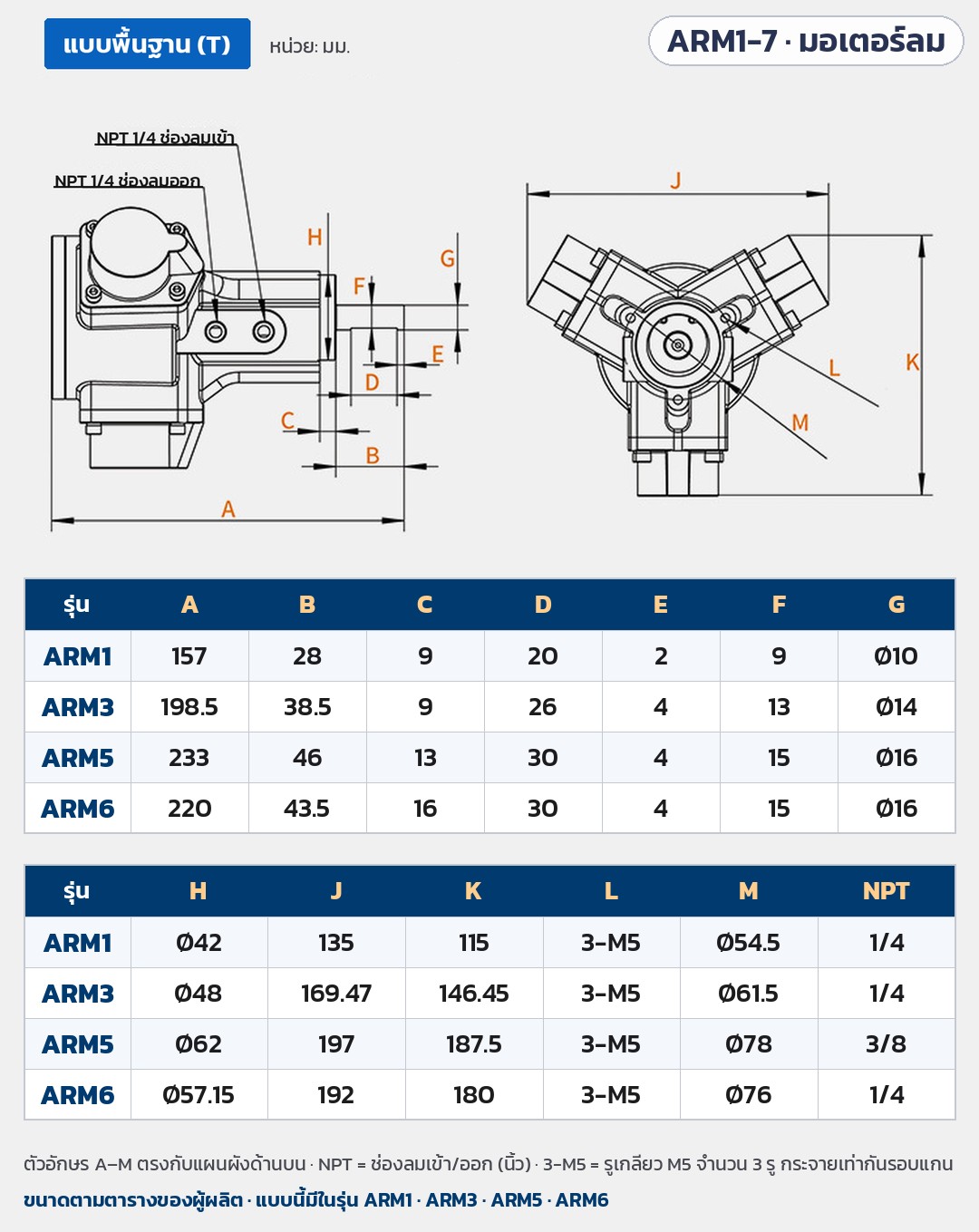

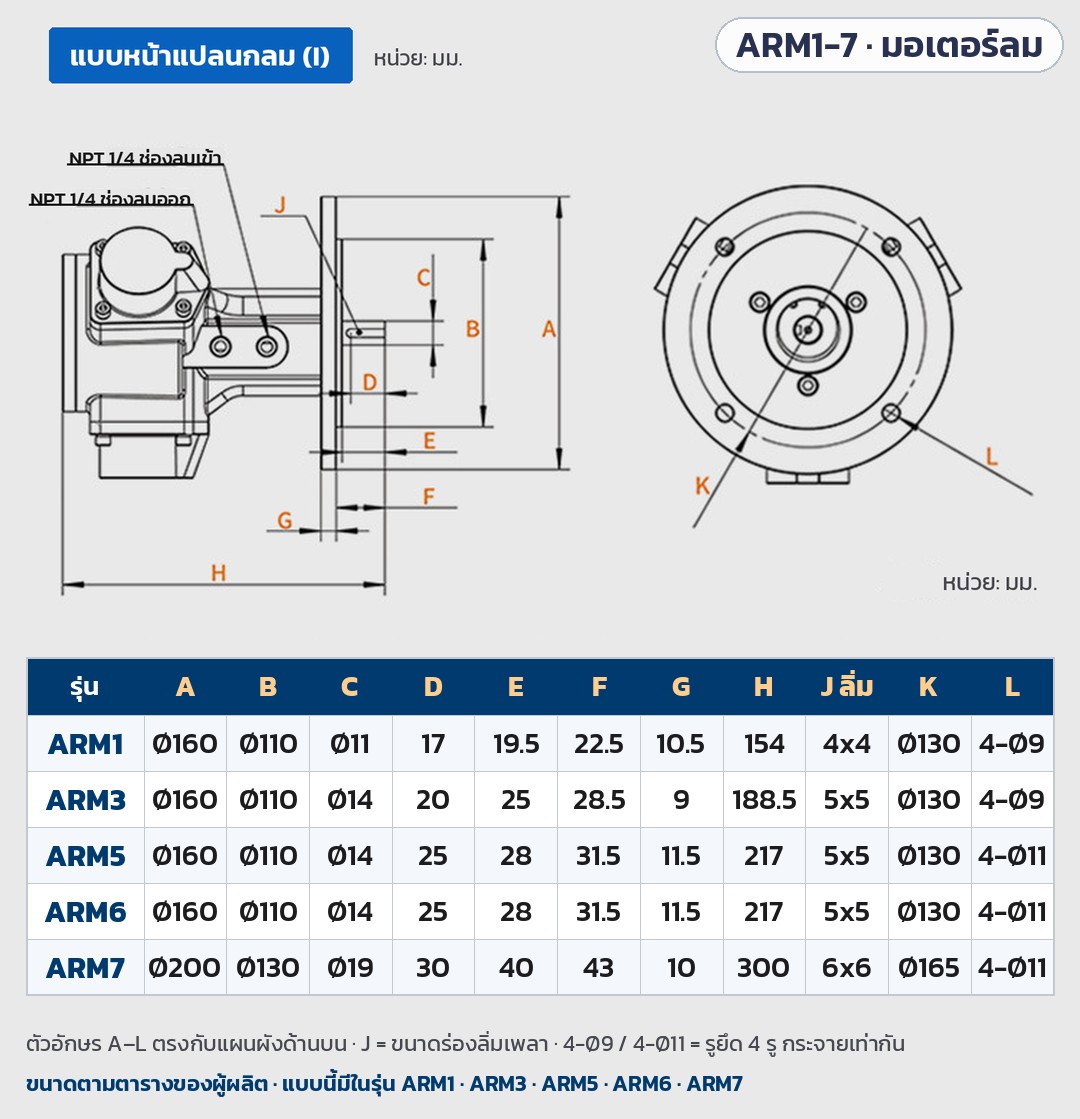

รายละเอียดแต่ละแบบ: แบบพื้นฐาน (T) ใช้ยึดเข้ากับโครงเครื่องที่ทำเอง · แบบหน้าแปลนกลม (I) ยึดน็อตผ่านหน้าแปลนกลมเข้ากับหน้าเครื่องโดยตรง · แบบตั้ง (F) มีแผ่นยึดเหลี่ยมสำหรับติดตั้งแนวตั้ง · แบบนอน (L) มีขายึดตั้งฉากสำหรับติดตั้งแนวนอน ขนาดช่องยึดและระยะแต่ละแบบดูได้จากภาพขนาดด้านล่างและในคู่มือภาษาไทย ความเข้ากันได้กับโครงเครื่องเดิม ให้สอบถามฝ่ายขายพร้อมแจ้งขนาดก่อนสั่ง

ชุดลมที่ต้องเตรียมเอง

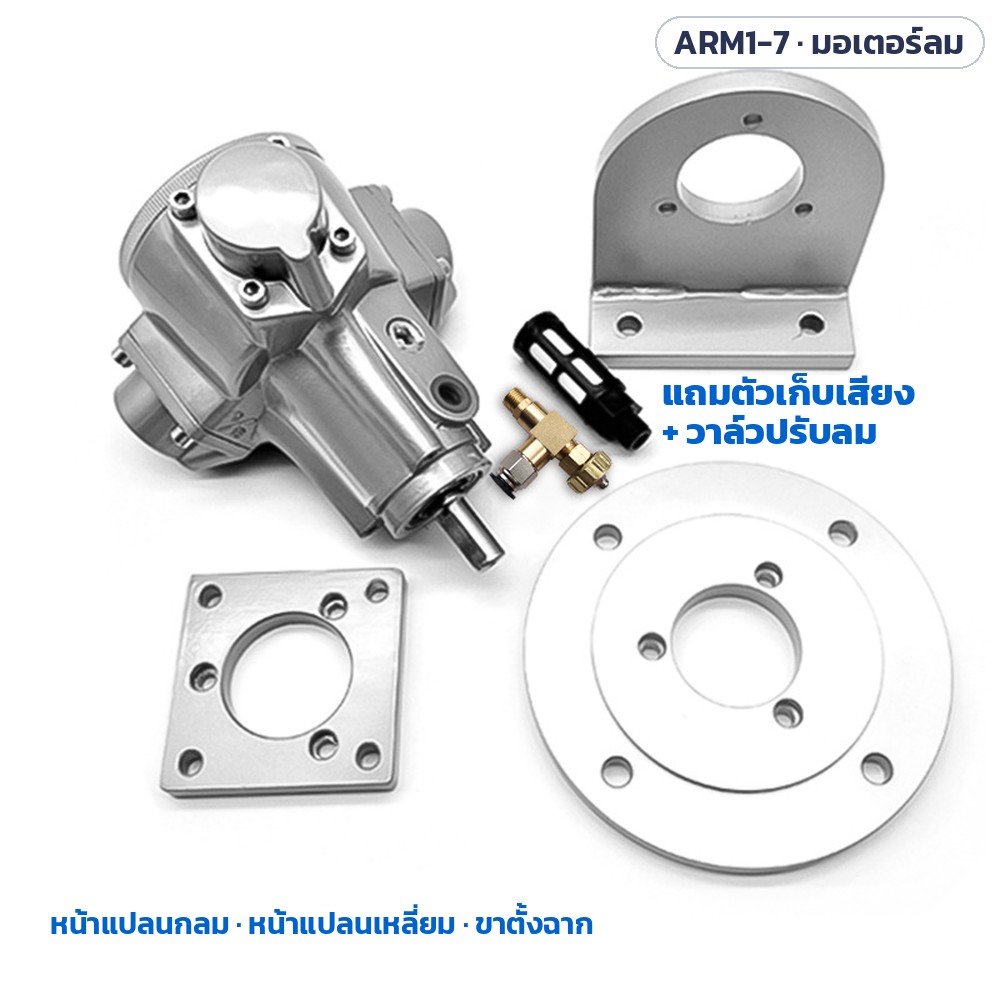

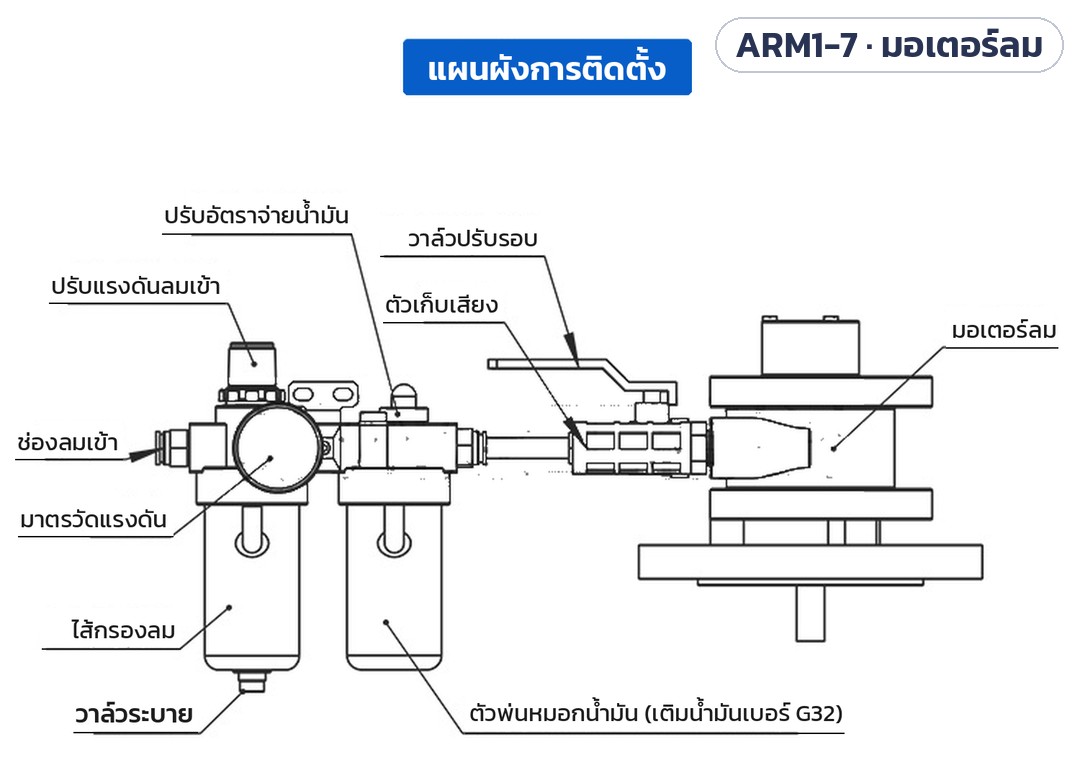

มอเตอร์ลมต้องใช้ลมอัดสะอาดและแห้ง โดยต่อชุดลมตามแผนผังของผู้ผลิตตามลำดับนี้ — ไส้กรองลม → ตัวปรับแรงดัน (มีมาตรวัด) → ตัวพ่นหมอกน้ำมัน → วาล์วปรับรอบ → ตัวเก็บเสียง → มอเตอร์ลม ผู้ผลิตแนะนำเติมน้ำมันเบอร์ G32 ในตัวพ่นหมอกน้ำมัน สินค้านี้มาพร้อมตัวเก็บเสียงและวาล์วปรับลมตามภาพสินค้า แต่ไม่รวมคอมเพรสเซอร์ ท่อลม ไส้กรองลม ตัวปรับแรงดัน และตัวพ่นหมอกน้ำมัน ให้เตรียมเองหรือสอบถามฝ่ายขาย

ข้อมูลสินค้า

แบบสินค้ามอเตอร์ลมแบบลูกสูบ (Piston Air Motor) ขับด้วยลมอัด ไม่ใช้ไฟฟ้า · ปรับรอบได้แบบไร้ขั้น กลับทิศหมุนได้ ผู้ผลิตระบุว่าเป็นรุ่นกันระเบิด · อัตราทด 1:1 (ต่อตรง)

ขั้นตอนติดตั้งและใช้งาน

1. เลือกรุ่นจากแรงบิดและรอบที่งานต้องการ แล้วเลือกแบบติดตั้ง T / I / F / L ให้ตรงกับโครงเครื่องหรือหน้าแปลนที่มี (ดูตารางขนาดในคู่มือ)
2. ติดตั้งตัวมอเตอร์ให้มั่นคงกับฐานหรือหน้าแปลน เพลาตรงแนวกับภาระที่ขับ ไม่ให้เพลารับแรงด้านข้างเกิน
3. ต่อชุดลมตามแผนผังผู้ผลิต: ไส้กรองลม → ตัวปรับแรงดัน (มีมาตรวัด) → ตัวพ่นหมอกน้ำมัน → วาล์วปรับรอบ → ตัวเก็บเสียง → มอเตอร์ลม
4. เติมน้ำมันในตัวพ่นหมอกน้ำมัน (ผู้ผลิตแนะนำเบอร์ G32) และตรวจท่อลมทุกข้อต่อไม่รั่ว
5. เริ่มเปิดวาล์วปรับลมน้อย ๆ ให้มอเตอร์หมุนช้าก่อน แล้วค่อยเพิ่มรอบตามต้องการ
6. ความดันลมที่ใช้ ผู้ผลิตไม่ได้ระบุเป็นตัวเลขอ้างอิง ให้ใช้ความดันที่ปลอดภัยต่อชุดลมและสอบถามฝ่ายขายเมื่อต้องการค่าที่แน่นอน
7. หลังเลิกงานปิดลม ระบายลมค้างในท่อ แล้วเช็ดทำความสะอาดตัวเรือน

เหมาะกับงานแบบไหน

• ขับเครื่องกวนผสมถังสารเคมี สี ตัวทำละลาย เครื่องสำอาง ในงานที่ไม่ต้องการมอเตอร์ไฟฟ้า
• ขับปั๊ม สายพานลำเลียง และเครื่องจักรขนาดเล็กในโรงงาน
• งานเหมือง ขุดเจาะ ต่อเรือ โลหะ เคมี กระดาษ เครื่องสำอาง และชีวเภสัช (ตามที่ผู้ผลิตระบุ)
• งานที่มีความชื้น ความร้อน หรือฝุ่นมาก ที่มอเตอร์ไฟฟ้าทั่วไปอาจไม่เหมาะ (ตามผู้ผลิต)

ความปลอดภัย / ข้อควรระวัง

• ใช้ลมอัดสะอาดและแห้ง ผ่านชุดกรองและปรับแรงดันทุกครั้ง
• ห้ามใช้แรงดันลมเกินที่ชุดลมและผู้ผลิตกำหนด
• ยึดตัวเรือนและหน้าแปลนให้แน่น ห้ามให้เพลารับแรงกระแทกหรือแรงด้านข้างเกิน
• ห้ามจับเพลาหรือชิ้นส่วนหมุนขณะเปิดลม ปิดลมและระบายลมค้างก่อนถอดหรือซ่อม
• ติดตั้งตัวเก็บเสียงที่ช่องลมออกเสมอ และสวมอุปกรณ์ป้องกันตามหน้างาน
• งานในพื้นที่เสี่ยงระเบิดที่กฎหมายกำหนดเอกสารเฉพาะ ให้สอบถามฝ่ายขายและตรวจเอกสารก่อนใช้งานจริง

การดูแลรักษา

• เติมน้ำมันในตัวพ่นหมอกน้ำมันให้พอเสมอ และถ่ายน้ำจากไส้กรองลมสม่ำเสมอ (คำแนะนำทั่วไป)
• ตรวจข้อต่อลมและตัวเก็บเสียง ไม่ให้อุดตันหรือรั่ว เช็ดตัวเรือนให้สะอาด
• เก็บในที่แห้ง ปิดช่องลมเข้า-ออกกันฝุ่น หากไม่ใช้นานหยอดน้ำมันก่อนเก็บ (คำแนะนำทั่วไป)

คำถามที่พบบ่อย

มอเตอร์ลมใช้ทำอะไร?
เป็นต้นกำลังขับเพลา เช่น เครื่องกวนผสม ปั๊ม สายพาน ในงานที่ไม่ต้องการมอเตอร์ไฟฟ้า ปรับรอบได้ไร้ขั้นและกลับทิศหมุนได้ (ตามผู้ผลิต)

ใช้ลมความดันเท่าไร?
ผู้ผลิตไม่ได้ระบุความดันลมอ้างอิงของค่ารอบ แรงบิด และปริมาณลมในตาราง — สอบถามฝ่ายขายพร้อมแจ้งงานที่จะใช้

กันระเบิดหรือไม่?
ผู้ผลิตระบุว่าเป็นรุ่นกันระเบิด แต่เรายังไม่ได้ยืนยันเอกสารฉบับล่าสุด หากใช้ในพื้นที่ที่กฎหมายกำหนดเอกสารเฉพาะ ให้สอบถามฝ่ายขายและตรวจเอกสารก่อนใช้งานจริง

ปรับรอบและกลับทิศหมุนได้ไหม?
ได้ ตามที่ผู้ผลิตระบุ ปรับรอบได้ไร้ขั้นและกลับทิศหมุนได้ ผ่านวาล์วปรับลม ดูขั้นตอนในคู่มือ

เลือกรุ่นอย่างไร?
คำแนะนำทั่วไป: ดูแรงบิด (N·m) และรอบ (รอบ/นาที) ที่งานต้องการ แล้วเทียบกับตารางสเปกของแต่ละรุ่น เผื่อกำลังไว้เล็กน้อย — ถ้าไม่แน่ใจให้แจ้งฝ่ายขายพร้อมรายละเอียดงาน

ใช้ขับเครื่องกวนได้ไหม?
ได้ ใช้เป็นต้นกำลังขับเพลาของเครื่องกวน ต้องมีชุดยึดและใบกวนเอง สินค้านี้ไม่รวมใบกวนหรือเครื่องกวน

ราคาแต่ละรุ่นดูได้ที่ไหน?
เลือก "รุ่น" และ "แบบติดตั้ง" ในกรอบด้านบนของหน้านี้ ราคาจะแสดงตามรุ่นที่เลือก หรือสอบถามฝ่ายขายทาง LINE @PYCM

ทำไมบางคู่รุ่นกับแบบติดตั้งเลือกไม่ได้?
เพราะรายการที่มีขายมี 16 รหัสเท่านั้น: ARM1 มีแบบ T / I / F · ARM3 ARM5 ARM6 มีครบ T / I / F / L · ARM7 มีเฉพาะแบบหน้าแปลนกลม (I) — คู่ที่ไม่อยู่ในรายการให้สอบถามฝ่ายขาย

ภาพที่มีป้าย "ภาพจำลอง" เป็นภาพจำลองการใช้งาน ภาพสินค้าจริงอาจต่างจากภาพเล็กน้อย · ภาพการ์ดตัวเลือกแต่ละรหัสเป็นภาพสินค้าแบบติดตั้งนั้น ๆ

คู่มือการใช้งานภาษาไทย

เปิดคู่มือภาษาไทย (ครอบคลุมทั้ง 16 รหัส 34687–34702) — โครงสร้าง ตารางสเปก 5 รุ่น ขนาดติดตั้ง T / I / F / L แผนผังชุดลม ขั้นตอนติดตั้งและเดินเครื่อง ความปลอดภัย ดูแลรักษา และแก้ปัญหาเบื้องต้น
